在solidworks中添加workbench插件方法

在工程设计分析中，需要将建好的三维模型导入到分析软件中进行受力分析、震动分析、疲劳分析、流体分析，，，，等，由于建模软件与分析软件的CAD接口问题，导致模型在导入分析软件中，很容易出错、或者导不进等问题，

针对此问题：笔者在网上查询了很多方法基本不适用、或者非常麻烦。

笔者现介绍一种非常简单的方法，如下（笔者采用的solidworks2013建模，workbench14.0作为分析软件）

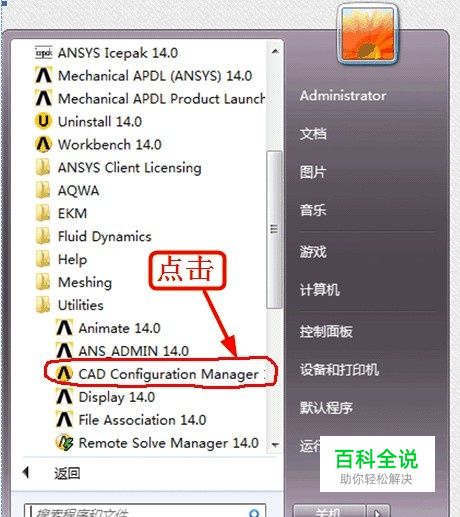

第一步：打开开始菜单——点击"CAD configuration Manager" （注意，一定要以管理员身份运行，否则改不了）如图所示：

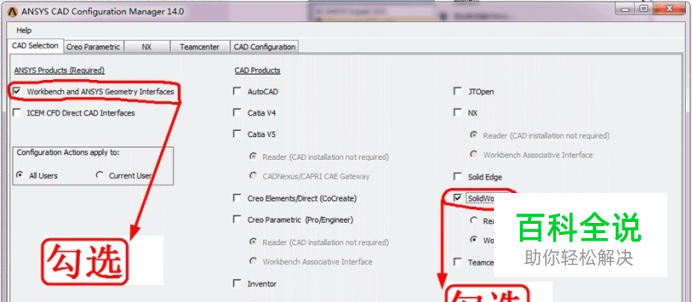

第二步：进入如下页面，勾选“Workbench and ANSYS Geometry Interfaces”，然后再勾选“solidworks”（如果要和其它软件接入，勾选你需要接入的软件即可,我自己是安装的solidworks,所以选择solidworks).勾选之后，选择“next”进入下一步。

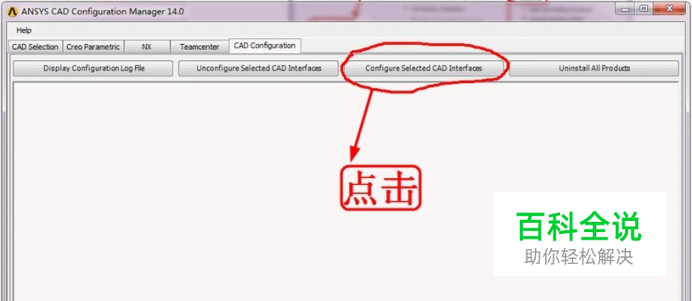

第三步:如图，点击"configure Selected CAD Iterface"

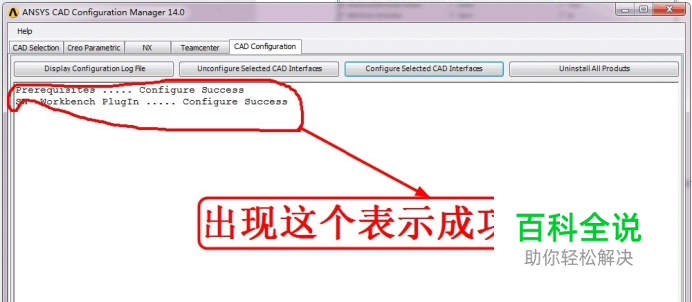

第四步：出现下图所示 表明设置成功。

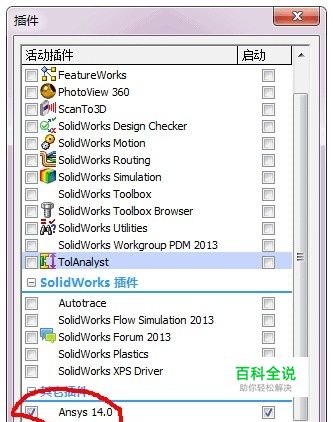

第五步：workbench设置已经完成，下面查看与solidworks插件是否连接上？打开solidworks插件，如下图，“Ansys 14.0”插件已经出现，勾选此插件。

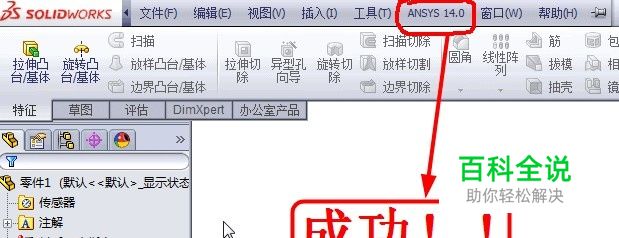

第六步：如下图，建模软件solidworks中已经出现workbench插件，设置成功，恭喜你！

上述方法经过笔者测试：不管你先安装solidworks、workbench哪一个软件均适用，对于solidworks2010，solidworks2012，solidworks2013、solidworks2014/workbench12.1，workbench13.0，workbench14.0，workbench14.5均适用。
