CAD如何画指定大小的圆

当我们在用CAD画圆时,经常需要画指定直径大小的圆,具体方法见下面步骤。

操作方法

  • 01

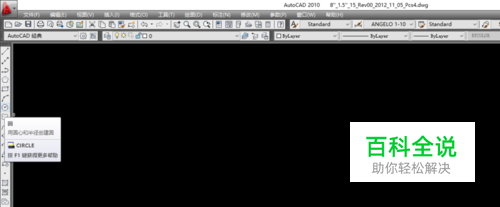

    在CAD绘图区左侧选择“圆”工具。

  • 02

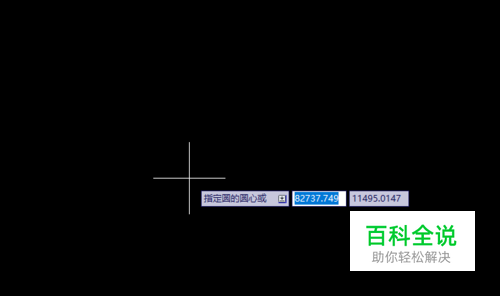

    选择圆心位置,这里我们直接空白处任选一点。

  • 03

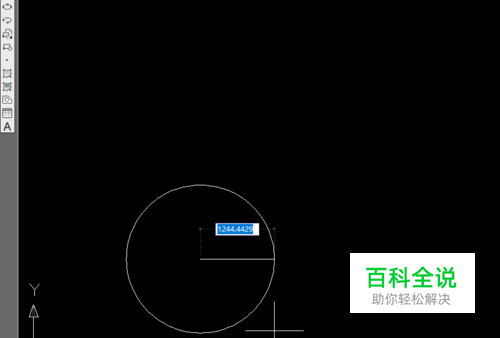

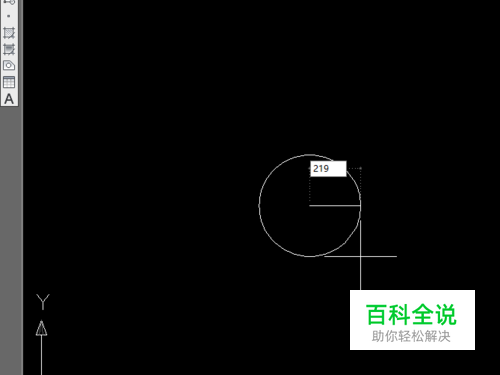

    此时,提示我们输入圆的半径(或直径),我们输入219,并按ENTER键确认,这样半径为219mm的圆就画好了。

  • 04

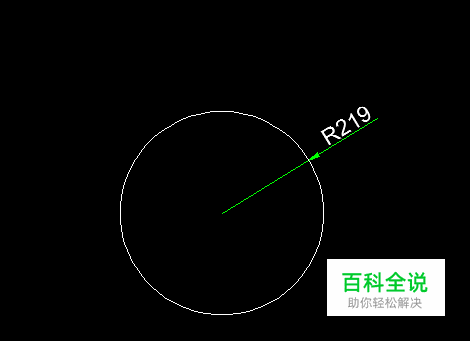

    最后我们用标注工具核验以下已画的圆是否是我们所需要的尺寸。
