proe5.0螺旋扫描命令怎么用
我们常见的日常生活用品比如矿泉水瓶盖与瓶身都是用螺纹配合的，那么这个螺纹用proe5.0螺旋扫描命令怎么画？
操作方法
- 01

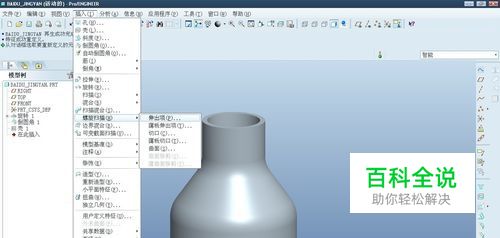

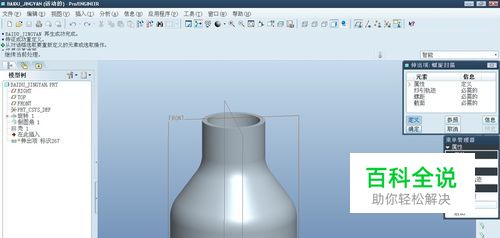

插入-螺旋扫描
- 02

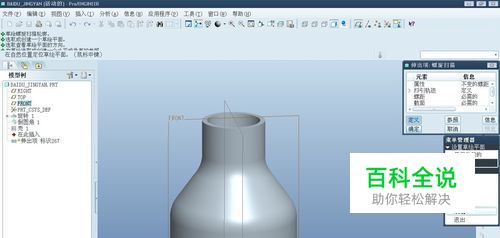

选择你需要的定位方向，然后选择“确定”。
- 03

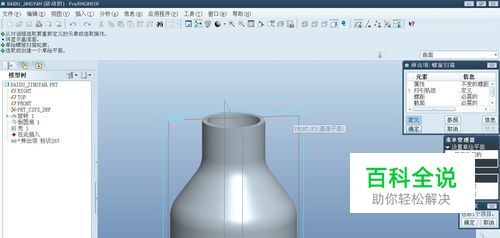

然后选择你要草绘的轨迹的参考平面。确定完成。
- 04

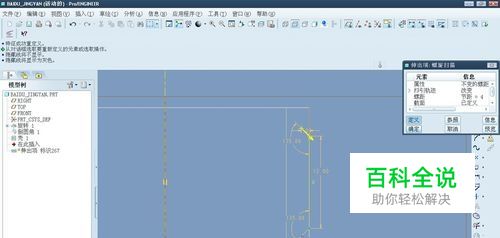

草绘的时候要 画中心线。然后画截面的时候要画梯子形状。注意约束草绘截面线。
- 05

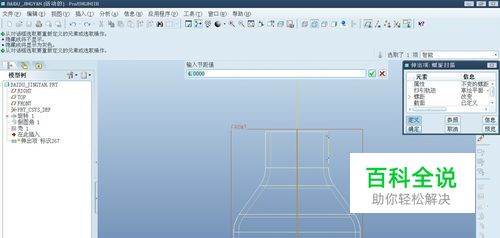

然后选择确认。会弹出螺距，填入适当的数据。
- 06

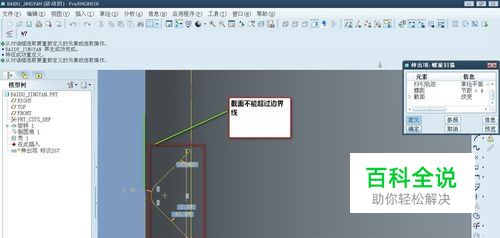

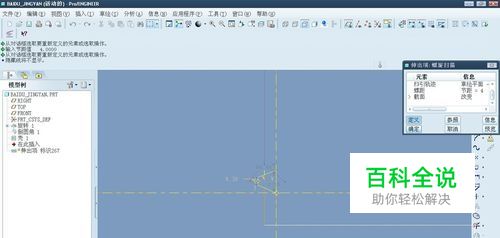

进入草绘截面，要保证你的截面最顶点不能超过产品的边界。
- 07

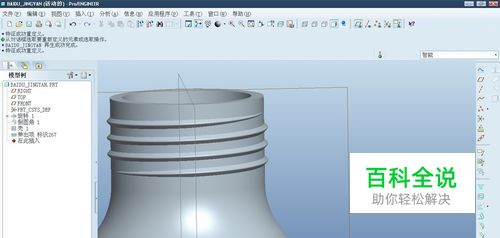

确认完成，即可看到生成的螺纹。
