cad块、外部块的创建以及插入的办法和快捷键

2024-04-04 16:06:49

块，指一个或多个对象的集合，是一个整体单一的对象。利用块，可以简化绘图过程并可以系统的组织任务。在使用块之前，必须要先创建块。在图形中插入块是对块的引用，一幅图中，可以多次引用一个块，而且一幅图形本身可以作为一个块被引用。下面就来简单的介绍下其中的步骤：

a、创建内部块

01

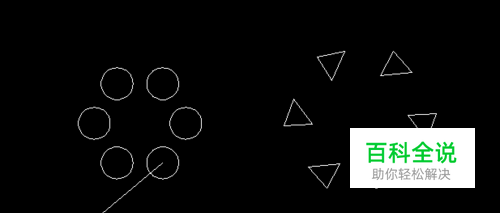

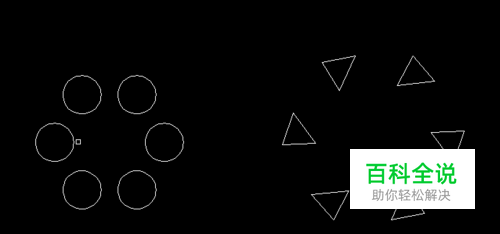

打开如图所示的一张图。
02

找到绘图——块——创建快。或者直接输入快捷命令“b”。
03

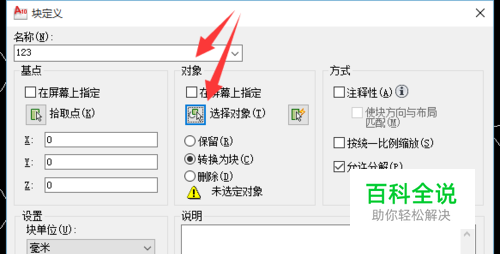

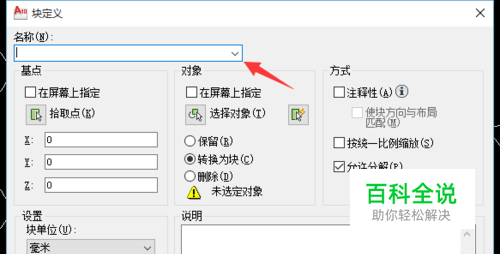

进入块定义界面。首先给你要创建的块取个名字。
04

对象，给块定义对象。找到对象——选择对象。
05

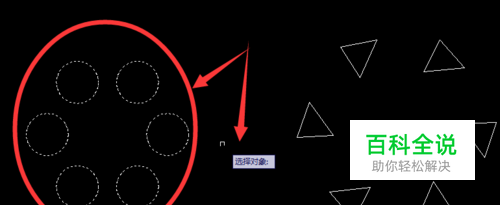

选择你要创建成块的对象，可以是单个目标，也可以是多个目标。
06

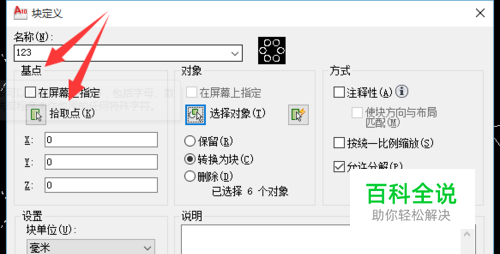

基点，给块拾取基点。基点——拾取基点。
07

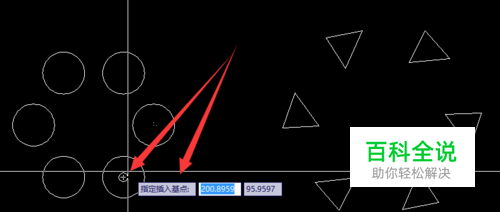

任意取一个点作为这个块的基点。注意：这个基点很重要，关系到块插入时的适用性，你选取的这个基点，就是你插入块是的基点。
08

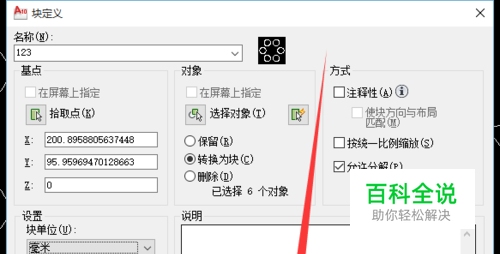

确定，完成内部块的创建。

b、创建外部块

01

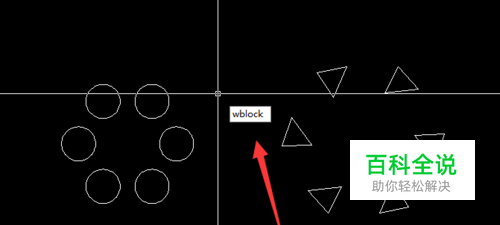

直接输入快捷命令“wblock”。
02

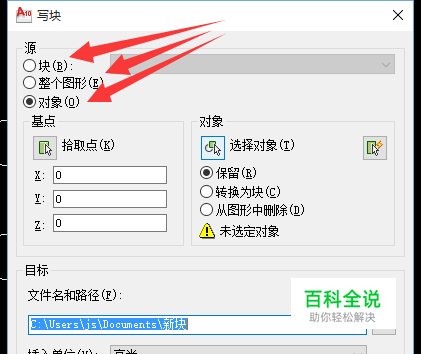

进入外部块写块界面。可见外部块的来源主要有三个：块（也就是内部块）、整个图形、对象。下面一个一个的来简单的介绍下。
03

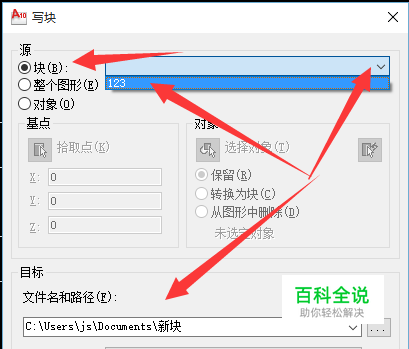

a、块，也就是内部块。例如本图可以看见在第一步中创建的块“123“。选择内部块，设置好文件名和路径，点击确认，完成外部块的创建。
04

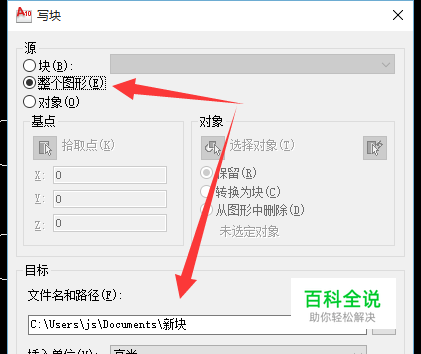

b、整个图形。顾名思义，就是把整个图形创建成一个外部块，设置好文件名和路径，点击确认，完成外部块的创建。
05

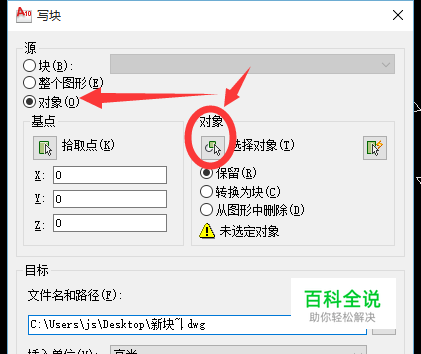

c、对象。跟创建内部块一样，先选择对象。
06

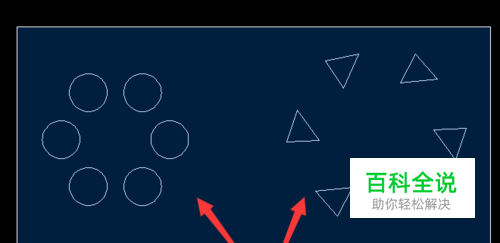

选择创建外部块的对象。
07

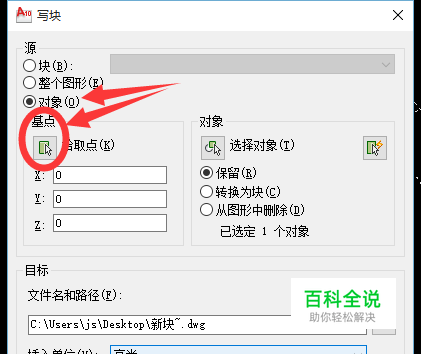

拾取基点。
08

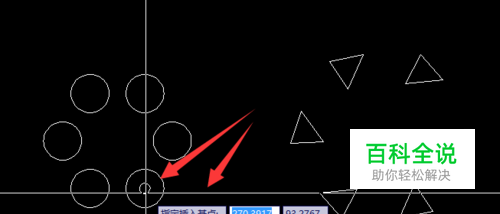

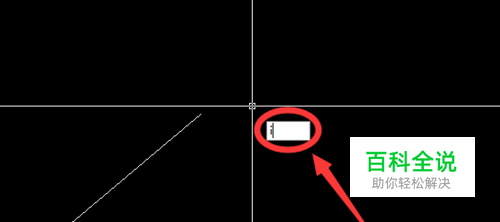

拾取一个点作为外部块的基点。
09

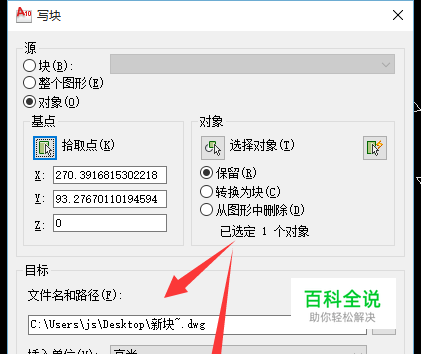

设置好文件名和路径，点击确认，完成外部块的创建。

a、插入内部块

01

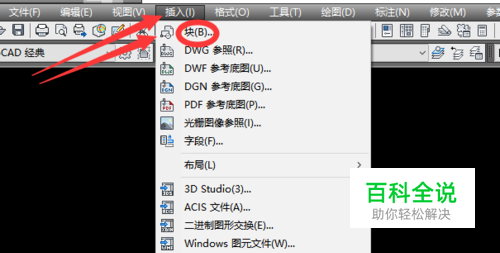

找到插入——块。或者直接输入快捷命令”i“。
02

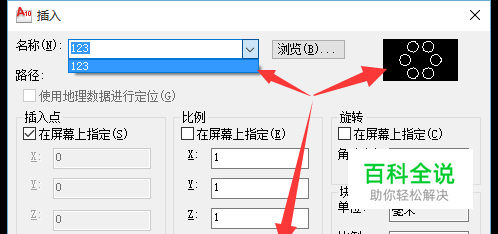

点击名称下拉菜单，找到你要插入的块，点击确定。
03

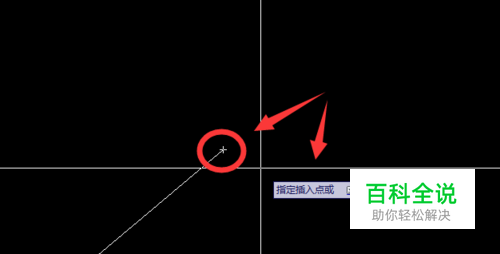

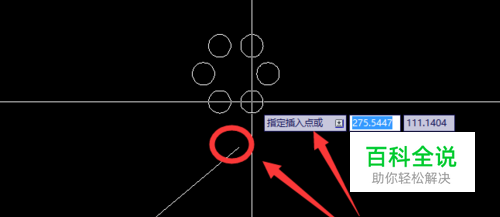

指定插入点，指定一个点作为块的插入基点。
04

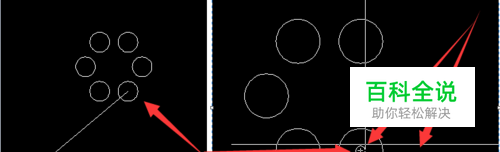

块的插入点，也就是创建块时，块的基点。完成插入。

b、插入外部快

01

直接输入快捷命令”i“。
02

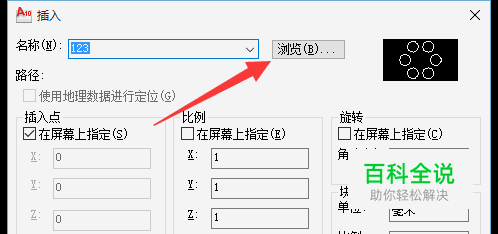

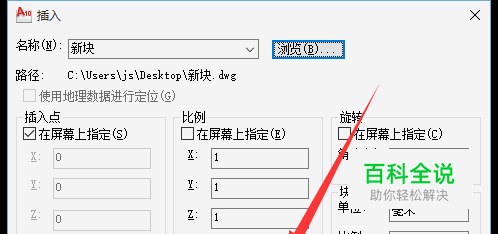

进入插入页面，点击浏览。
03

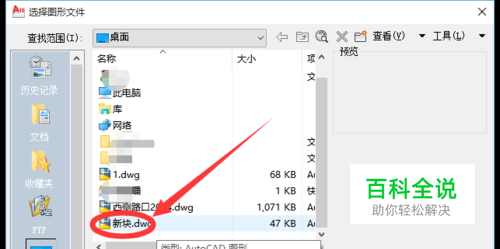

找到要插入外部块，也可以是一整张图纸。
04

添加进来后点击确定。
05

指定一个插入点。
