天正多跑楼梯怎么画

使用天正建筑绘制建筑图，绘制楼梯属于基本功，一般情况下，我们都是绘制2跑楼梯，但是在层高高差大或者是其他情况下，需要绘制多跑楼梯，看教材耽搁时间，一会儿都不上手，这里看着操作，几分钟即可学会。

绘制多跑楼梯

  • 01

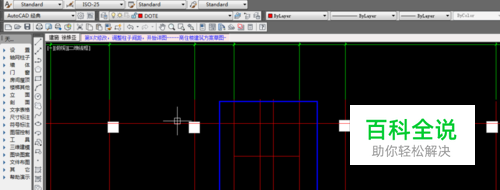

    打开天正建筑，进入到绘图界面，如图，这里需要在指定位置绘制一个多跑楼梯。绘制多跑楼梯需要手动操作，因此，首先将楼梯的宽度、休息平台宽度辉指出来，如图中蓝色方框中的红色线条。

  • 02

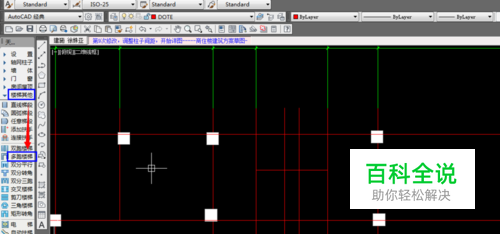

    在左方快捷绘图栏，点击“楼梯及其他”，然后点击“多跑楼梯”。

  • 03

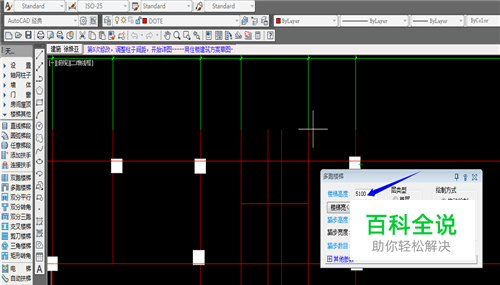

    这时候弹出多跑楼梯的参数设置框，“楼梯高度”即为本层高，“楼梯宽度”根据自己需要设置，然后就是输入“踏步数目”，自动会调整“踏步高度”，根据规范及要求设置。

  • 04

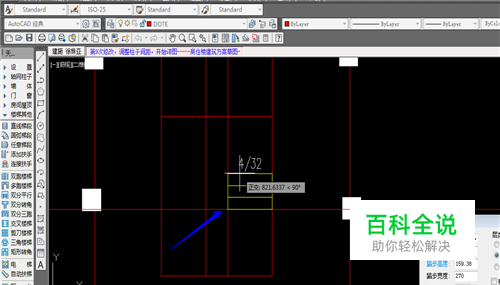

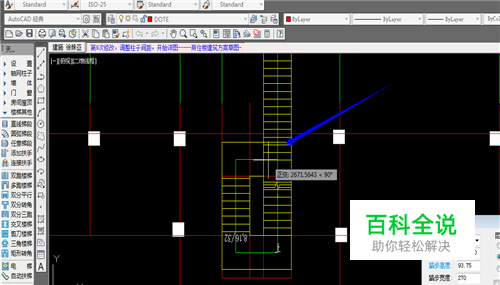

    然后捕捉楼梯的起始位置，如这里捕捉的点。然后往上拖动，就会自动生成楼梯踏步，拖动到直段结束。

  • 05

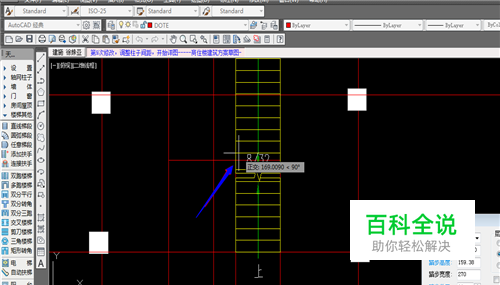

    到楼梯第一个平台处，点击捕捉转角的点。

  • 06

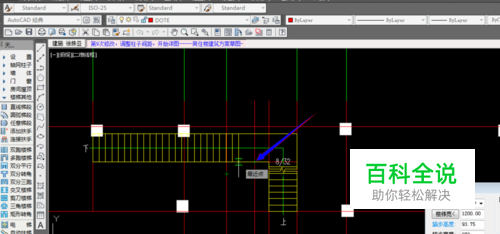

    由于这里是楼梯平台，向左拖动，直到楼梯平台结束，然后点击捕捉这个转角点，使用鼠标转向楼梯，这时候就要开始楼梯段的绘制。

  • 07

    在命令栏输入T,然后点击“回车”。进入到绘制楼梯梯段状态。

  • 08

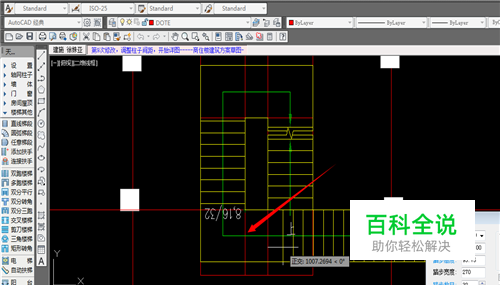

    拖动楼梯梯段，到下一个转角点，点击捕捉这个点。

  • 09

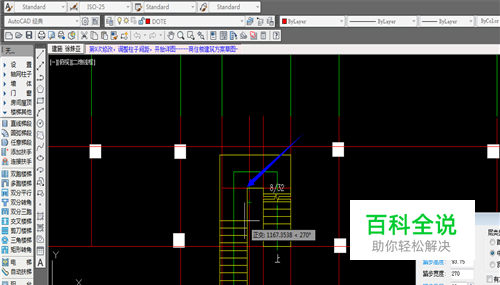

    然后向右转动，这是第二个平台，直接到平台结束，点击捕捉角点。

  • 10

    这时候又要开始绘制楼梯，在命令栏输入T，然后点击回车。

  • 11

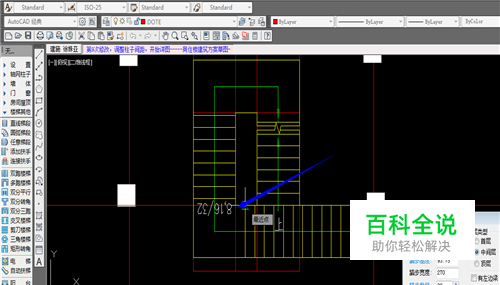

    然后捕捉点，按照这样的方式，直到楼梯绘制结束。

  • 12

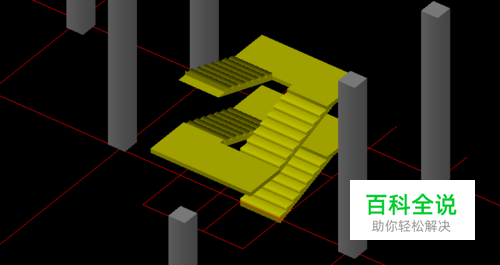

    然后在命令栏输入“3do”，点击回车，然后使用鼠标拖动，看动态的3D图，看看楼梯是否满足要求，如果满足要求就好，不满足修正即可。
