如何标注螺纹？
螺纹标注是指用特定的符号在需要用螺丝的地方进行标注的方法，螺纹按用途可分为联接螺纹和传动螺纹两类。
1. 按规定画法，绘制螺纹的主 、左两视图（1:1）。
- 01

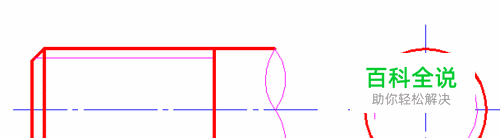

(1)外螺纹 大径M20 、螺纹长30、螺杆长40、螺纹倒角2X45 。
- 02

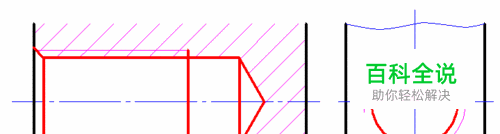

(2)内螺纹 大径M20 、螺纹长30、孔深40、螺纹倒角2X45 。
2. 将(1)的外螺纹调头，旋入(2)的螺孔，旋合长度为20,作螺纹连接画法的主视图。
- 01
3. 根据下列给定的螺纹要素，标注螺纹的标记和代号。
- 01
(1)粗牙普通螺纹，公称直径24mm，螺距3mm，单线，右旋，螺纹公差带：中径 、小径均为6H。
- 02
(2)细牙普通螺纹，公称直径30mm，螺距2mm，单线，右旋，螺纹公差带：中径 5g,大径6g。
- 03

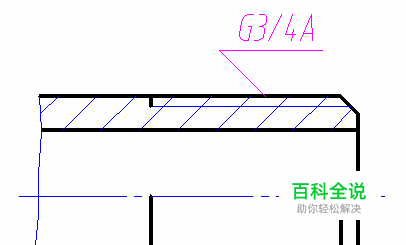

(3)非螺纹密封的管螺纹，尺寸代号3/4英寸，公差等级为A级，右旋。
- 04
(4)梯形螺纹，公称直径32mm，螺距6mm，双线，左旋。
