如何进行RS485通信

在工业控制场合,RS485总线因其接口简单,组网方便,传输距离远等特点而得到广泛应用。

操作方法

  • 01

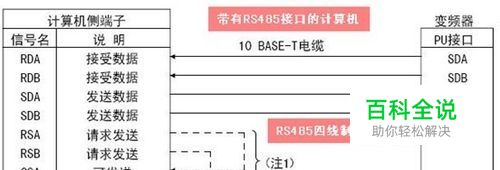

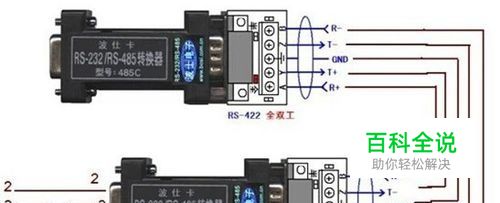

    RS485采用差分信号负逻辑,+2V~+6V表示“0”,- 6V~- 2V表示“1”。RS485有两线制和四线制两种接线,四线制是全双工通讯方式,两线制是半双工通讯方式。

  • 02

    RS485和RS232一样都是基于串口的通讯接口,数据收发的操作是一致的,所以使用的是同样WinCE的底层驱动程序。但是它们在实际应用中通讯模式却有着很大的区别,RS232接口为全双工数据通讯模式,而RS485接口为半双工数据通讯模式,数据的收发不能同时进行,为了保证数据收发的不冲突,硬件上是通过方向切换来实现的,相应也要求软件上必须将收发的过程严格地分开。

  • 03

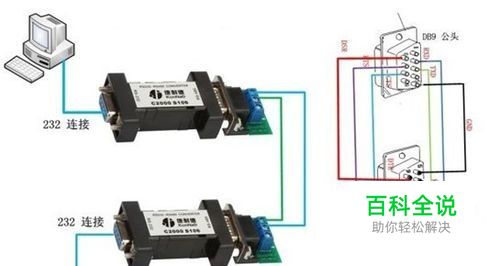

    RS485接口组成的半双工网络,一般是两线制(以前有四线制接法,只能实现点对点的通信方式,现很少采用),多采用屏蔽双绞线传输。在RS485通信网络中一般采用的是主从通信方式,即一个主机带多个从机。很多情况下,连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔),与键盘连接的键盘接口RS485采用DB-9(针)。

  • 04

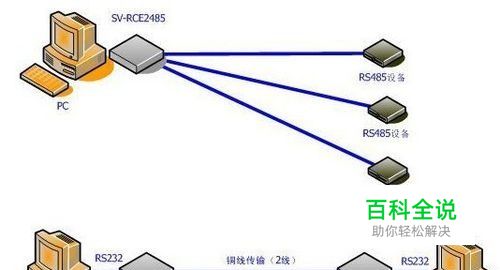

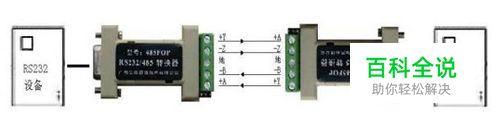

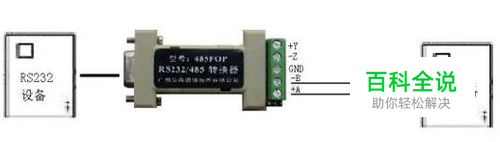

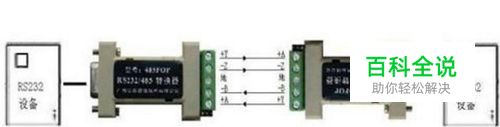

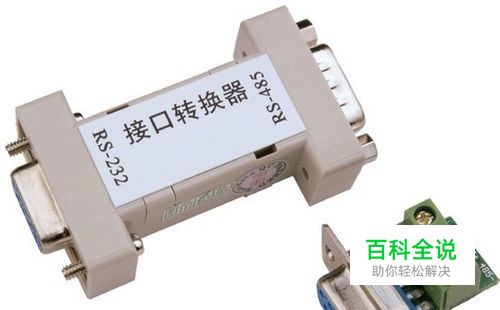

    另有一个问题是信号地,上述连接方法在许多场合是能正常工作的,但却埋下了很大的隐患,这有二个原因: (1)共模干扰问题:RS-485接口采用差分方式传输信号,并不需要相对于某个参照点来检测信号,系统只需检测两线之间的电位差就可以了。但人们往往忽视了收发器有一定的共模电压范围,RS-485收发器共模电压范围为-7~+12V,只有满足上述条件,整个网络才能正常工作。当网络线路中共模电压超出此范围时就会影响通信的稳定可靠,甚至损坏接口。 (2)EMI(电磁兼容性)问题:发送驱动器输出信号中的共模部分需要一个返回通路,如没有一个低阻的返回通道(信号地),信号中的共模部分就会以辐射的形式返回源端,整个总线就会像一个巨大的天线向外辐射电磁波。 由于PC机默认的只带有RS232接口,有两种方法可以得到PC上位机的RS485电路: (1)通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号,对于情况比较复杂的工业环境最好是选用防浪涌带隔离栅的产品。 (2)通过PCI多串口卡,可以直接选用输出信号为RS485类型的扩展卡。

  • 05

    RS-485的电气特性 :逻辑“0”以两线间的电压差为+(2—6)V表示; 逻辑“1”以两线间的电压差为-(2—6)V表示。 接口信号电平比RS-232降低了,就不易损坏接口电路的芯片,且该电平与TTL电平兼容,可方便与TTL电路连接。 RS-485的数据最高传输速率为10Mbps。 RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干扰能力增强,即抗噪声干扰性好。 RS-485接口的最大传输距离标准值为4000英尺,实际上可达1219米,另外RS-232接口在总线上只允许连接1个收发器,即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。 因为RS485接口组成的半双工网络,一般只需二根连线(一般叫AB线),所以RS485接口均采用屏蔽双绞线传输。
