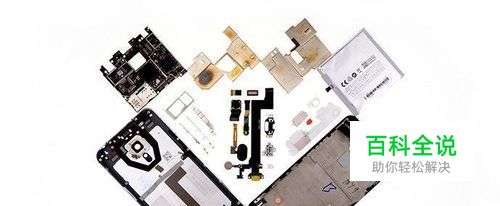

魅族pro5完整拆机图文教程
作为魅族pro系列直接就冲到第五代产品,其做工、性能是否也是超越了mx5呢?今天我们借助拆机来一探究竟。
操作方法
- 01

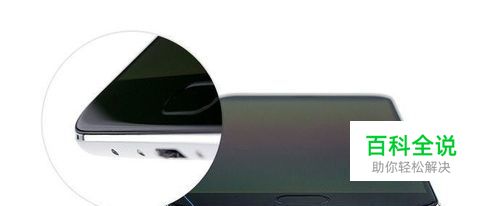

1、外观:2.5D 玻璃 魅族顺应市场趋势,在 PRO 5的 COVER LENS 面板上也采用了 2.5D 玻璃。这也使 PRO 5 为魅族首款采用 2.5D 玻璃的机型。 PRO 5 底部弧度变小,握感接近 iPhone 6。
- 02

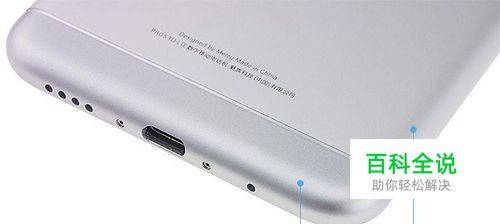

2、色差 天线部分颜色与后壳铝合金部分色差严重,之所以出现这种情况,是因为塑胶和金属两种材料不同的特性,加上表面处理工艺的不同,使得在外观上很难做到完全一致。 高光 T 型槽的出现则恰恰是对设计上不足的补救,借助色差和高光槽,造成三段式的视觉印象。
- 03

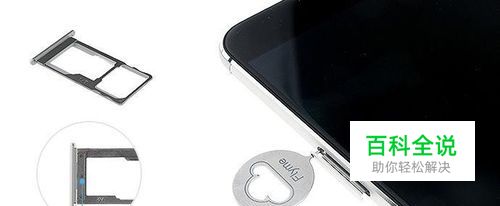

3、取出卡托 魅族 PRO 5卡座采用了三选二卡座:Nano-SIM/T-CARD 和 Nano-SIM。 卡托采用铝合金卡托帽 粉末冶金托盘的结构设计。铝合金卡托帽是可以活动的,卡托帽开孔挂在托盘上,上方小钢片采用激光焊固定。
- 04

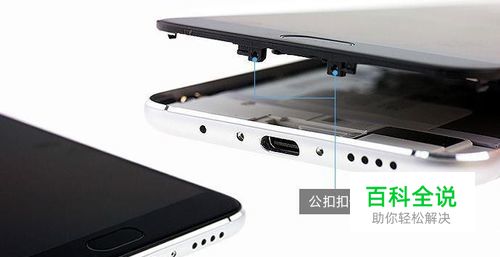

4、拆卸屏幕组件 拧下螺丝后,尝试使用吸盘分离屏幕组件并未成功,后改用塑料撬棒沿屏幕左下角撬开壳体同样失败,最后采用金属撬棒才从左下角才将屏幕撬起。(不建议使用金属撬棒,易损坏机身) 相对 MX5 魅蓝 note2,可以说 PRO 5 的屏幕组件是魅族史上最难拆卸部分。 此次 PRO 5 难以拆卸原因包括: 1.屏幕组件下侧两个公扣扣位同锁螺母的结构连在一起,导致拆卸时两个公扣很难有弹性形变。 2.后壳下侧两角部位涂有双面胶。 分离屏幕前壳时,常使用三类工具,分别为撬片、撬棒和吸盘。这些工具大部分为塑料材质,常见的包括三角拆机片、防静电双头撬棒和普通拉环吸盘,均可在某宝购买。
- 05

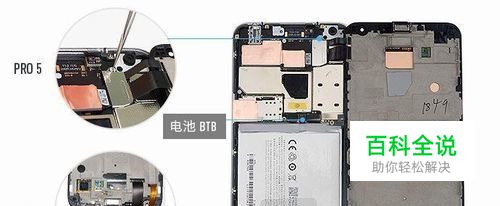

5、分离屏幕组件 拨开电池 BTB 后,拧下固定螺丝、拨开钢片和屏幕 BTB。屏幕 FPC 偏短,分离后屏幕组件勉强可以放平。 相对 MX5,PRO 5 将 FPC 由 Y 轴方向出线改为 X 轴出线。 屏幕组件 BTB 位置由主板下侧移至右上角位置,避免了 因 FPC 经过主板而额外增加整机厚度。
- 06

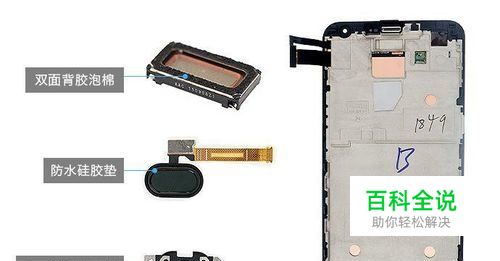

6、拆卸听筒和 Home 键 顶部听筒采用双面背胶泡棉固定,拆解后会破坏底部泡棉,二次装配影响音腔密封性。 HOME 键借助小支架固定在镁合金支架上,底部的防水硅胶垫,不仅防止汗渍等液体侵蚀,而且提升按压体验。
- 07

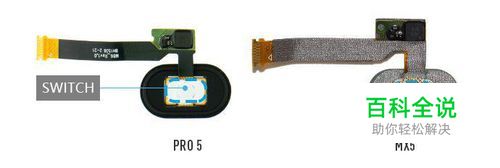

7、Home 键 PRO 5 Home 键内置 FPC1155 指纹传感器,相较前代灵敏度更高,支持 360 指纹识别和湿手操作。 小尺寸的 SWITCH更换为更大面积锅仔的 SWITCH,键程也更长,受力更均匀,相同的按压力度下可以获得比 MX5 更柔和的手感。
- 08

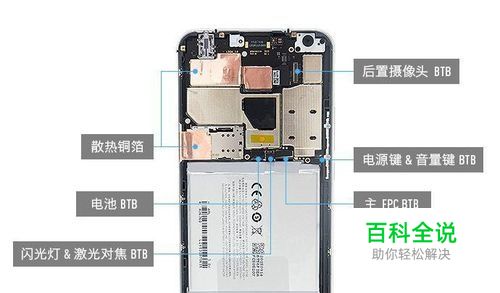

8、拆卸主板 撕下 SIM 卡及主摄像头上方散热铜箔,拨开铜轴线和所有 BTB, 拧下主板固定螺丝后即可拆下主板。
- 09

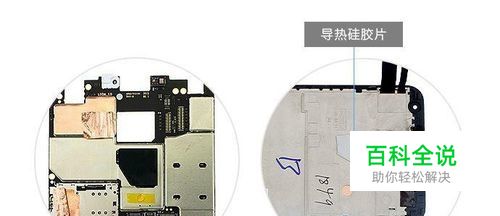

9、屏蔽罩分离 PRO5 屏蔽罩采用单件式设计,并未使用可手动分离的双件式设计。屏蔽罩分离难度较大,需使用热风枪。 屏蔽罩在 CPU 处留有开口,这样可及时将 CPU 产生的热量,通过前壳导热硅胶片快速传导至镁合金支架。
- 10

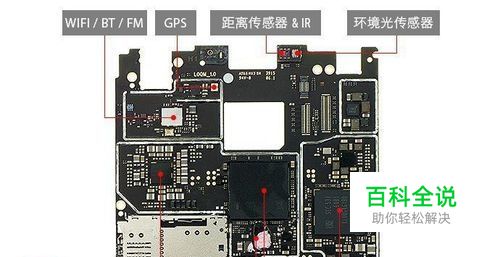

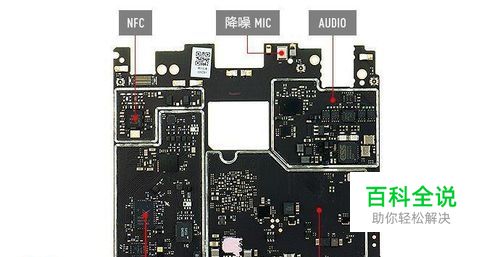

10、主板 PRO 5 主板采用常见于 MX 和魅蓝系列的断板双面布局,将 CPU\POWER 两大发热大户放置在 TOP 面,而将 RF/AUDIO 等器件放置在背面。 主板采用三星 8 核 64 位 Exynos 7420 处理器,因采用 14nm 工艺,相对高通 810 芯片发热控制更好。 PRO5 后壳为铝合金,且屏幕支架为镁合金,这样的双面金属包裹设计有利于热量的及时扩散。
- 11

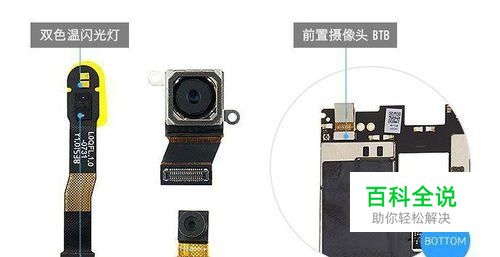

11、前、后摄像头&闪光灯组件 前置摄像头 BTB 在主板背面,取下时需小心,后置摄像头通过两颗螺丝固定于铝合金后壳上。前置摄像头为 500 万像素,后置摄像头采用索尼 IMX230 CMOS,像素为 2116 万。 激光对焦和双色温闪光灯集成在一起,减小了后期装配复杂度。
- 12

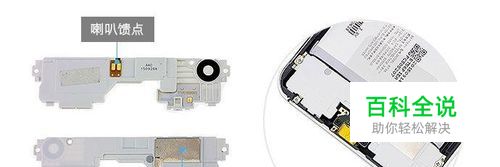

12、拆卸喇叭 BOX 喇叭采用 BOX 一体设计,音腔偏小,通过 FPC 馈点供电。顶部增加一块钢片,这样设计的原因是因整机厚度限制,采用钢片才能满足结构设计要求。
- 13

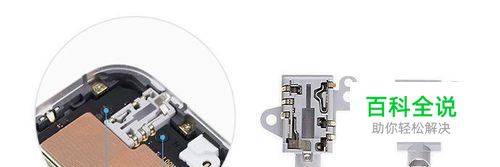

13、拆卸耳机座 耳机座采用两颗螺丝固定,侧边弹片接触主板的方式。在 Z 轴方向可自由移动,以此配合 ID 的大弧度。 支持平衡线耳机输出,兼容 5-pin 平衡线耳机和 4-pin 非平衡线耳机。平衡线不同于普通音频线单芯传输信号,而是采用双芯传输,能有效减轻串扰,提高立体声分离度,以达到高保真传输音频信号的目的。
- 14

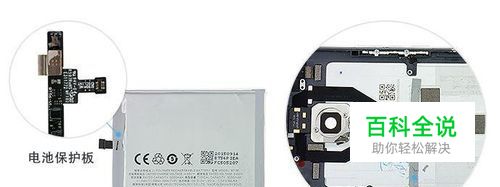

14、取出电池 电池使用双面胶固定在铝合金后壳,直接使用底部拉手分离较为困难。 保护板处放置有导热硅胶片,可将快冲和操作手机时电池保护板处产生的大量热量快速传导至铝合金后壳。
- 15

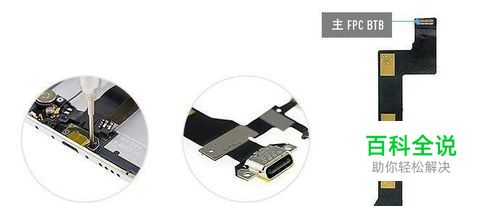

15、拆除主 FPC 主 FPC 采用导电双面胶粘贴在后壳上,拧下 USB 两端的两颗固定螺丝后,稍微用力撕下即可。 USB Type-C 接口首次运用在魅族手机上,Type-C 接口采用两面对称设计,支持正反方向任意插拔。
- 16

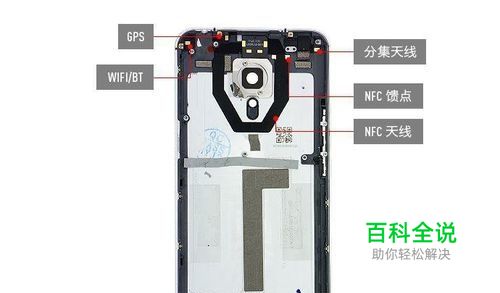

16、天线设计 PRO 采用一体金属机身设计,天线布局在机身顶部和底部,在外观上会看到上下 “T” 型槽——天线分割线。WIFI/BT 放置在左上角位置,GPS 顶部居中,分集天线放置在右上角。
- 17

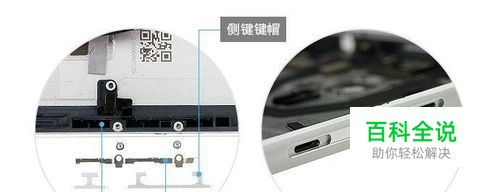

17、拆除侧键 与魅族 MX5 设计相同,侧键键帽从外侧装配,通过钢片支架四个翻边卡住键帽。音量键和电源键放在了侧边的高光凹槽里,提升了按压手感和观感。
- 18

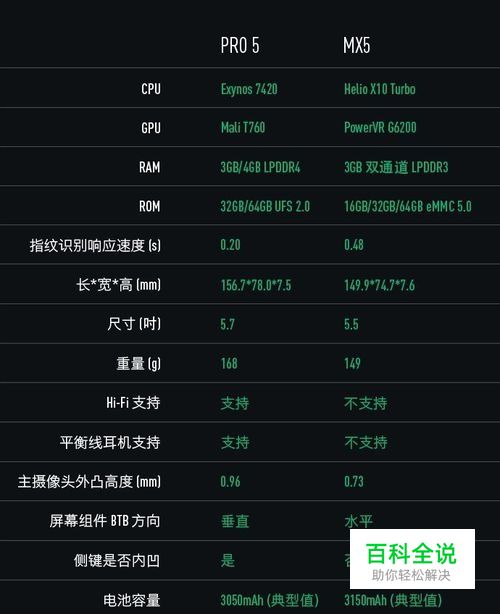

18、pro5对比mx5性能差异
