CAD的偏移功能如何使用有什么技巧

2024-04-01 18:05:59

CAD中有很多常用的功能选项，小编今天来说下偏移功能怎么使用，对于高效的CAD制图作者来说，熟悉各种功能模块是必须的，大神级的作图都是用键盘快捷键的，好好学习吧。

操作方法

01

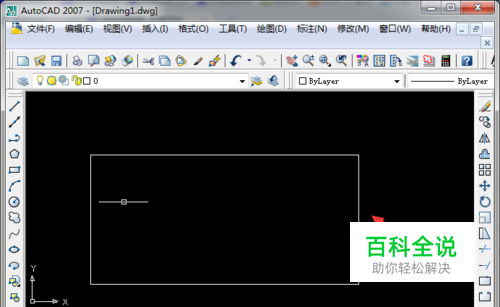

偏移的功能就是将一条直线或者一个图形移动一段距离，在下图中有一个正方形，现在要绘制一些等距离分布的直线。
02

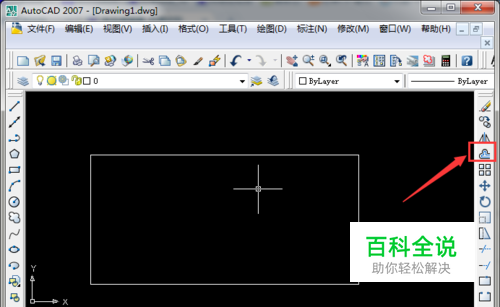

偏移的模块设置在右侧的菜单中，点击就可以进行调取，大神级别的绘图，使用快捷键就可以了。
03

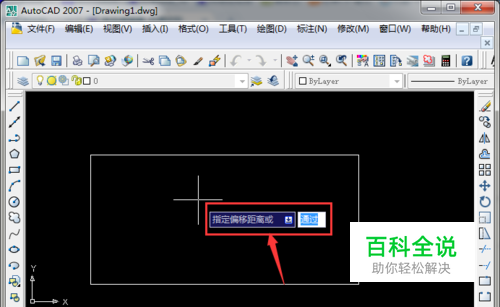

点击偏移命令，需要首先指定偏移的距离，依据图形的实际比例和会图要求，我们可以输入150，单位默认的是毫米。
04

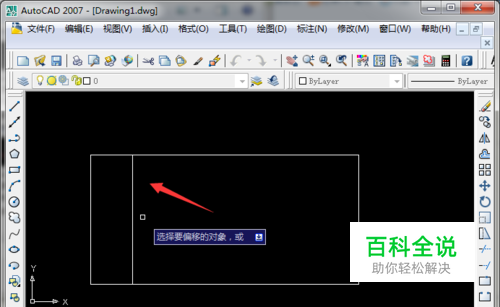

按回车键确定偏移距离，接下来需要选择偏移的对象，现在我们要偏移左边的直线，点击进行选择。
05

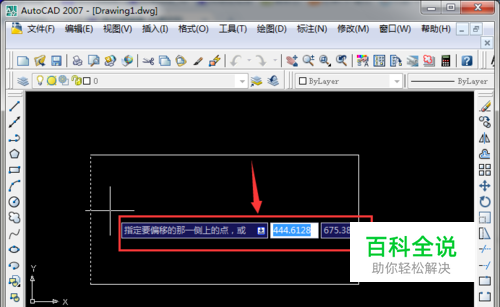

紧接着指定偏移的方向，使用鼠标来确定，鼠标点击右侧的任意一点，就是向右偏移，反之，同样的道理。
06

这样，就完成一次偏移操作，接下来还可以进行连续的偏移操作，前提是要同样的偏移距离就可以了。
