solidworks如何在圆柱体上绘制基准面
solidworks绘制过程中经常需要新建基准面，平移的基准面绘制比较简单，而带有角度的基准面相对较难建立，那么，如何在圆柱体上绘制带有角度的基准面？
操作方法
- 01
首先，打开solidworks，新建文件，选择基准面，绘制一个圆柱体，点击确定。
- 02

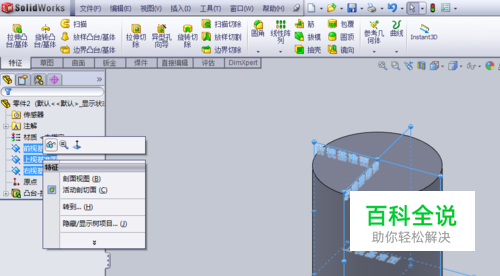

在solidworks状态栏，我们把圆柱的三个基准面全部显示，按住cral，选中三个基准面，右键选择显示。
- 03

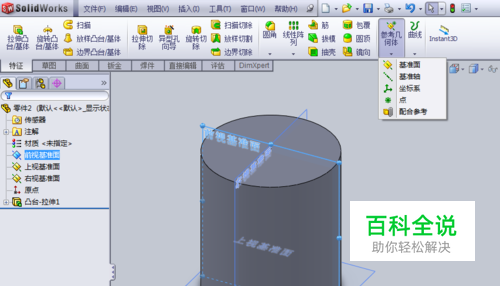

接着，在特征工具栏中选择参考几何体，选择基准线，注意这里需要先建立基准轴。
- 04

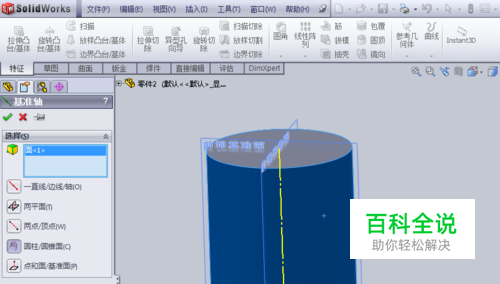

选择圆柱/圆锥面，建立圆柱体的中心基准轴。
- 05
然后，选中前视基准面，选择特征工具栏的参考几何体，选择基准面。
- 06

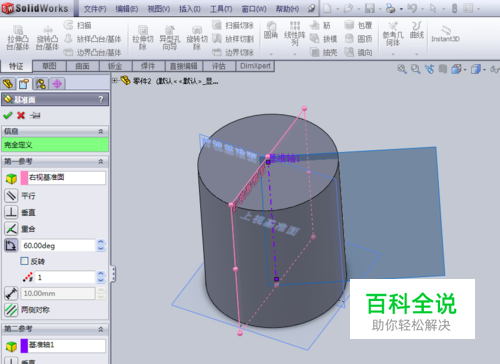

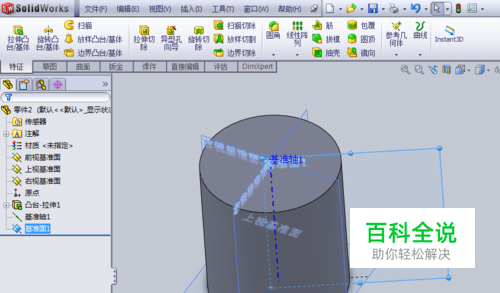

第一参考选择右视基准面，第二参考选择基准轴，角度输入60°，确定，这样就可以获得相对右视基准面选择60°的新基准面了。
