AD设置PCB封装基准的方法

PCB封装的基准坐标对后续PCB设计非常重要,AD对于这一点考虑到很周到,不仅可以指定特定点为基准,同时还支持快速按引脚甚至直接指定元件中心。下面以Altium Designer 13为例进行说明。

指定引脚为基准

  • 01

    第一步:打开PCB库文件,选中一个PCB封装。

  • 02

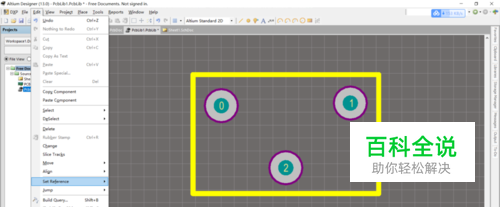

    第二步:选中菜单栏的“Edit”->“Set Reference”。

  • 03

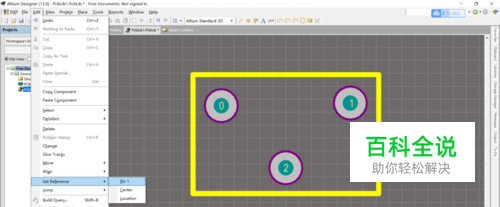

    第三步:选择“Pin1”。

  • 04

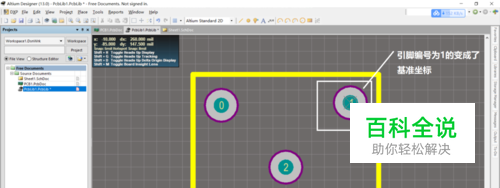

    第四步:可以看到,封装中引脚编号为1的成为了基准点。

设置元件中心为基准点

  • 01

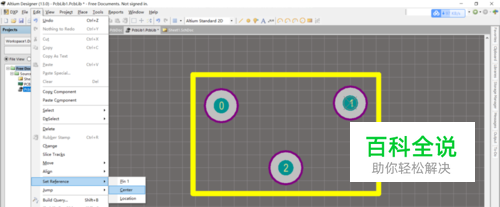

    第一步:按照前面的步骤,依次点击菜单栏的“Edit”->“Set Reference”->“Center”。

  • 02

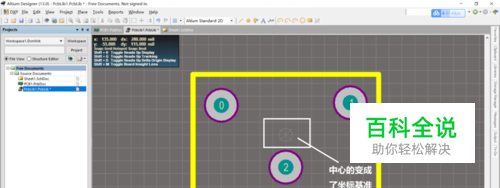

    第二步:回到封装设计界面,可以看到元件中心成为了基准点。

设置指定位置为基准点

  • 01

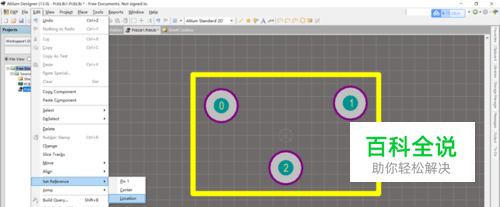

    第一步:按照前面的步骤,依次点击菜单栏的“Edit”->“Set Reference”->“Location”。

  • 02

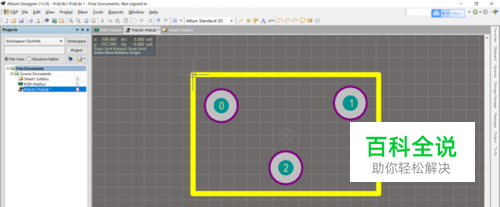

    第二步:软件弹出十字架,将十字架移动到目标位置,点击鼠标左键,可以看到元件基准被设置到指定位置。
