V-RAY制作焦散效果【百科全说】

这篇教程教是用V-RAY制作焦散效果，焦散作为高级渲染器的一个重要特性，一直是衡量渲染器是否高端的重要指标之一。我们接触过的高级渲染器如Mental Ray,Brazil or Vray等均能实现焦散效果。

焦散概述

01

在以前读者学习Global Illumination(全局光照)中，都只讲了间接照明中光线反射的一种情况，那就是漫反射光线对环境的影响，在反射光线中，还有一种情况，那就是镜面反射，镜面反射跟焦散特效是息息相关的。焦散特效最能体现“间接照明”的概念，因为在镜面反射中，光线几乎可以保持来自光源的全部能量，并在表面曲度和折射率的作用下，产生聚焦或者发散，当这种光线接触到场景中其它对象的表面时，又会产生新的照明效果，于是焦散便产生了。

步骤/方法

01

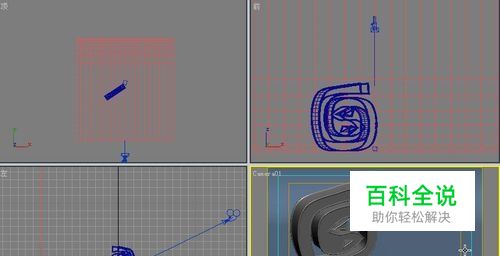

先打开一个提供的基本场景，这是一个max标志的logo
02

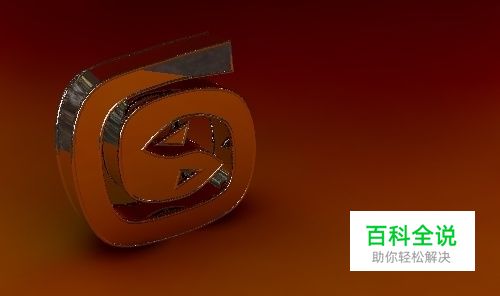

原始场景在这个场景中简单设置了一些渲染基本参数，尚未布置灯光，仅依靠VRay自带的skylight配合GI来产生照明效果，对相机视图进行默认渲染
03

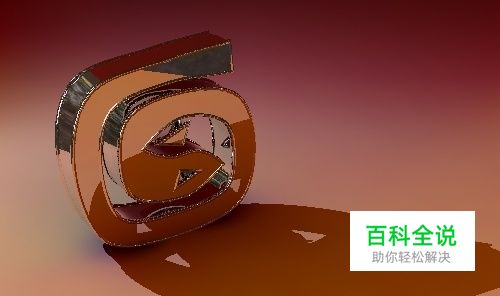

根据前面基本知识所介绍的，要想实现焦散效果必须首先有一个产生焦散光子的光源。这里我们为场景布置一个目标聚光灯来实现主体照明，并且勾选阴影，阴影类型必须选择VR shadows,这部分内容读者可以自行练习，调节好灯光并设置阴影后，对场景进行渲染
04

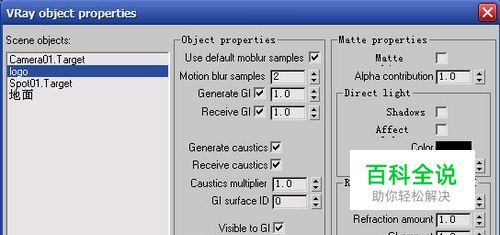

第二个条件是激活焦散投射。与Mental ray不同，VRay中的对象一创建出来就具备投射焦散和接收焦散的性质，这一点可以在其VRay属性中观察出来，如果你自己的场景这一条件不具备，请读者自行勾选
05

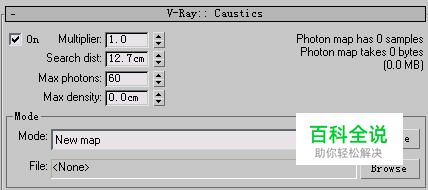

但是仅在这里设置是不够的，还要激活渲染面板中的全局焦散设置，这一步很简单，只要在渲染面板中的“Caustics焦散”卷展栏中将on激活即可，参数如图
06

经过了上述设置之后，我们再对场景进行渲染，效果如图
07

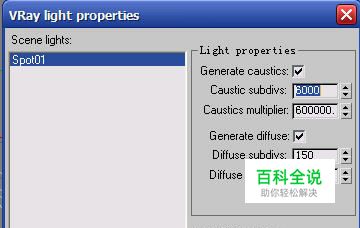

启用了焦散渲染的效果此时我们细心观察效果，发现并没有焦散效果产生。这是为什么呢？原因是尽管我们设置了投射光子的光源，并且启用了焦散特效，但是从光源处散发出的光线数目不够，最终导致焦散效果不明显，因此我们要提高光子强度。提高光子强度的方法有三种，我们既可以在光源或对象上右击，在弹出的VRay属性面板中提高Multiplier倍增值，也可以直接在全局面板中增加Multiplier,本次练习中我们在灯光属性上做文章，因为在灯光属性中不但可以增加焦散光子倍增值，还可以提高焦散的品质，也就是说大幅提高Caustics subdivs(焦散细分值)，这部分的最终参数设置如图
08

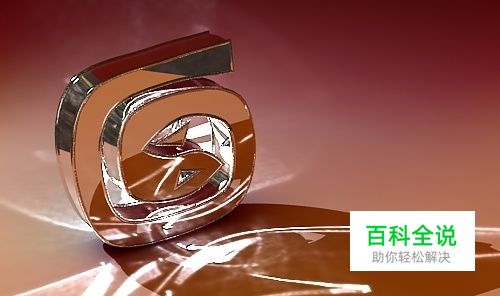

好了，焦散的特效设置就这么三步，只要读者在场景中严格按照规范来操作，实现焦散效果是很轻松的。最后我们提高渲染参数，最终焦散效果如图所示
