华为交换机链路聚合配置
链路聚合是将两个或更多数据信道结合成一个单个的信道,该信道以一个单个的更高带宽的逻辑链路出现。链路聚合一般用来连接一个或多个带宽需求大的设备,例如连接骨干网络的服务器或服务器群。
操作方法
- 01

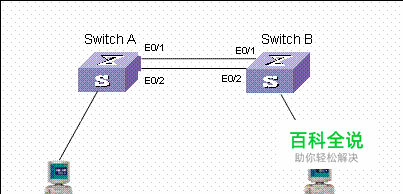

组网说明: 『配置环境参数』 1. 交换机SwitchA和SwitchB通过以太网口实现互连。 2. SwitchA用于互连的端口为e0/1和e0/2,SwitchB用于互连的端口为e0/1和e0/2。 『组网需求』 增加SwitchA的SwitchB的互连链路的带宽,并且能够实现链路备份,使用端口汇聚。
- 02
【SwitchA交换机配置】 1. 进入端口E0/1 [SwitchA]interface Ethernet 0/1 2. 汇聚端口必须工作在全双工模式 [SwitchA-Ethernet0/1]duplex full 3. 汇聚的端口速率要求相同,但不能是自适应 [SwitchA-Ethernet0/1]speed 100 4. 进入端口E0/2 [SwitchA]interface Ethernet 0/2 5. 汇聚端口必须工作在全双工模式 [SwitchA-Ethernet0/2]duplex full 6. 汇聚的端口速率要求相同,但不能是自适应 [SwitchA-Ethernet0/2]speed 100 7. 根据源和目的MAC进行端口选择汇聚 [SwitchA]link-aggregation Ethernet 0/1 to Ethernet 0/2 both
- 03
【SwitchB交换机配置】 [SwitchB]interface Ethernet 0/1 [SwitchB-Ethernet0/1]duplex full [SwitchB-Ethernet0/1]speed 100 [SwitchB]interface Ethernet 0/2 [SwitchB-Ethernet0/2]duplex full [SwitchB-Ethernet0/2]speed 100 [SwitchB]link-aggregation Ethernet 0/1 to Ethernet 0/2 both
