怎样将EXCEL表格插入到CAD
Cad多数用于制作图纸和设计等等的方面,在cad中制作一个表格会比较麻烦,但是如果将excel中的表格直接插入到cad当中,就会方便许多。下面来看看如何将excel表格插入到cad中。
操作方法
- 01

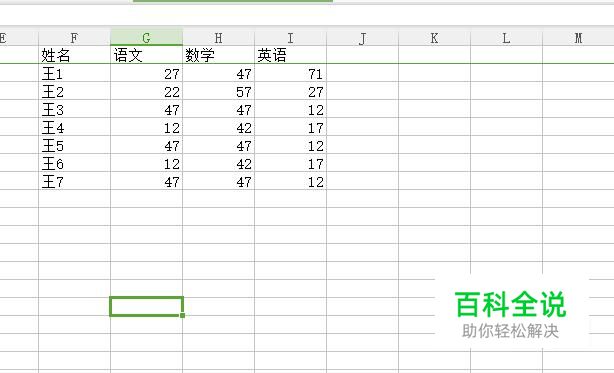

打开电脑中的excel表格,打开以后里面有如下的数据。
- 02

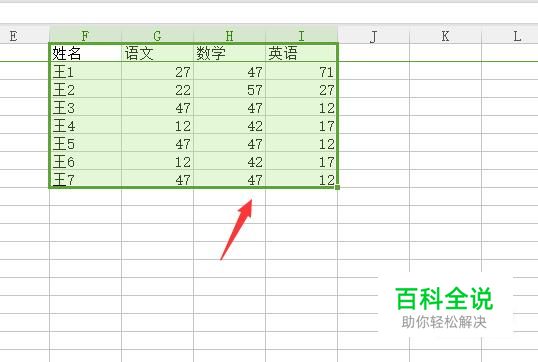

将表格中需要复制的数据选定起来。
- 03

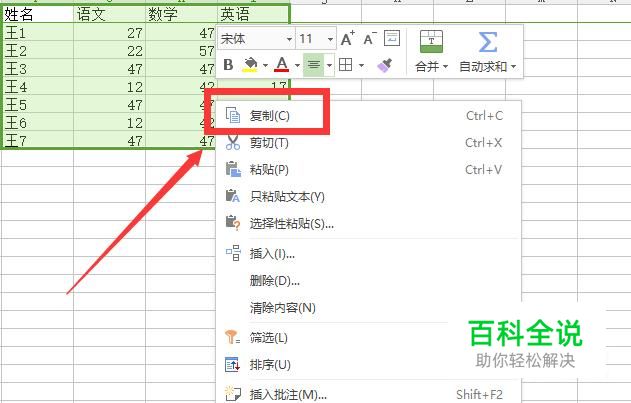

在选定区域中右击,点击列表当中的“复制”按钮。同时按住ctrl+c也是可以的。
- 04

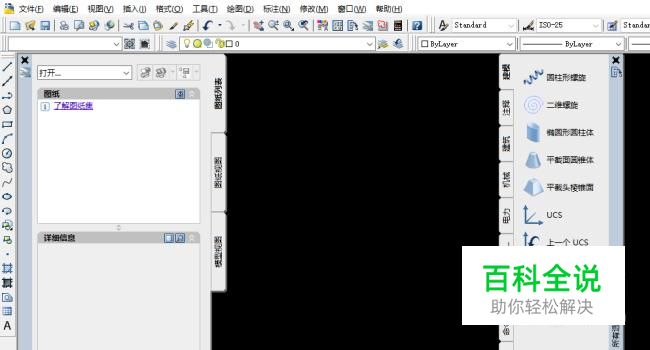

之后,打开电脑中安装的的CAD软件。双击就可以打开软件了,打开以后就可以看到软件的一个初始界面了。有些朋友如果是第一次打开,用的时间可能会比较多的,等待一会就好了。
- 05

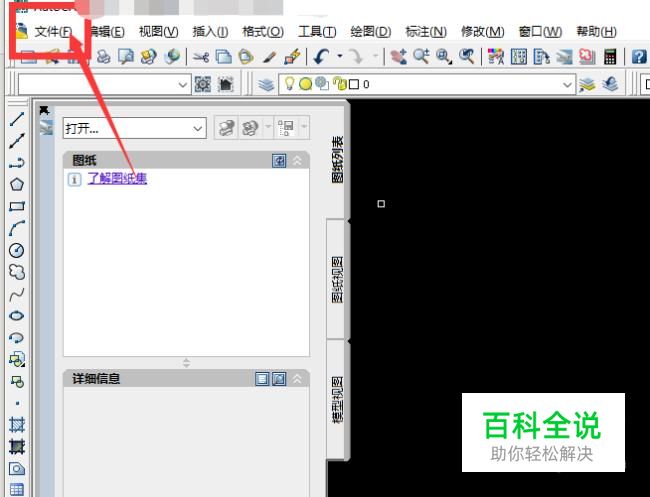

因为我们是需要在CAD图纸当中插入表格,所以需要先在CAD软件中打开CAD图纸文件。点击CAD软件左上角的“文件”按钮。
- 06

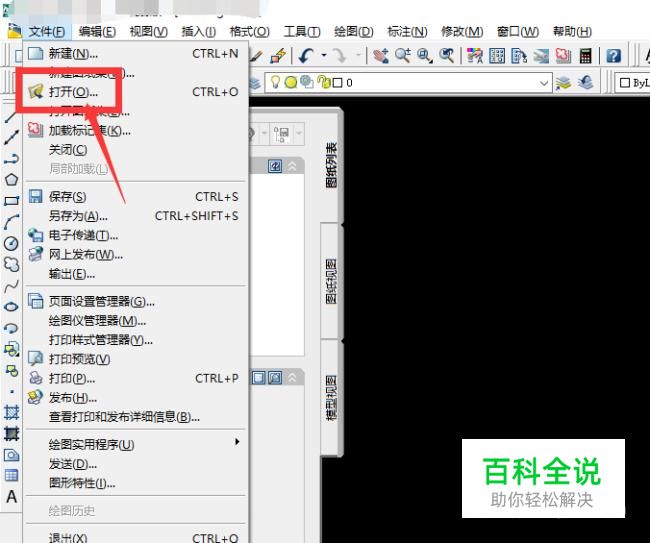

之后再点击列表中的“打开”选项。
- 07

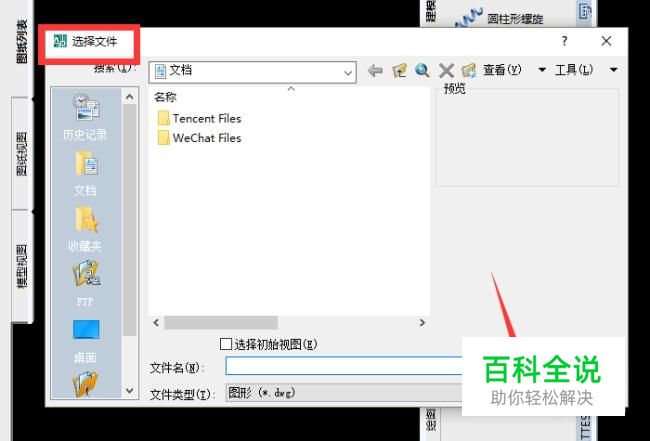

接着,在界面中就会弹出一个小窗口,我们可以在里面选择自己需要打开的CAD文件。选择好以后,点击打开就可以了。
- 08

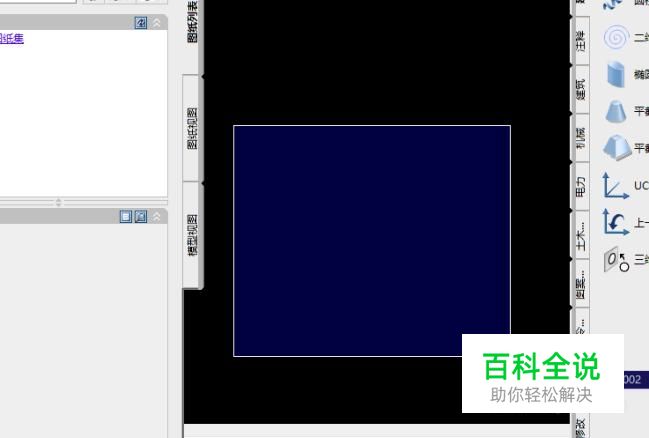

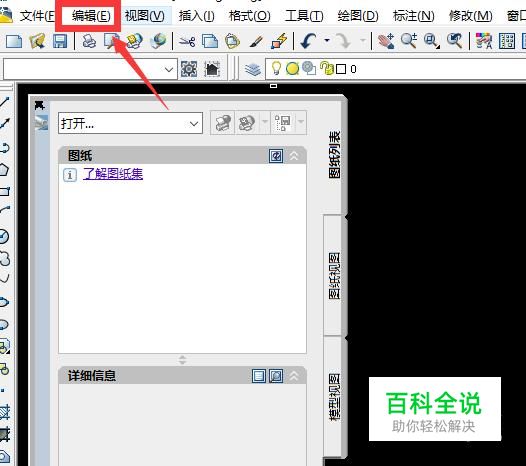

这样CAD图纸就显示在软件的界面中了。这时候,点击界面上方工具栏当中的“编辑”按钮。
- 09

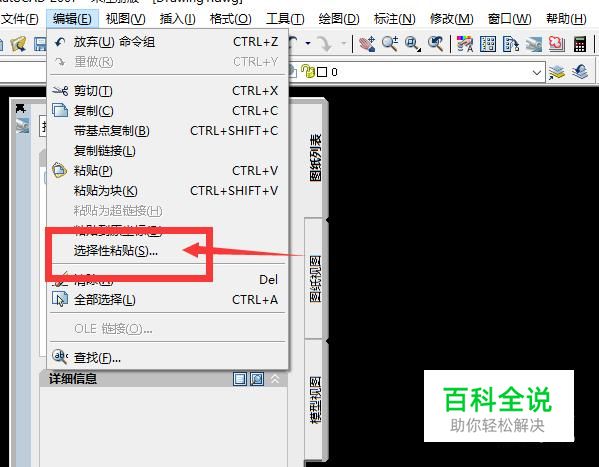

之后,再点击列表当中的“选择性粘贴”按钮。
- 10

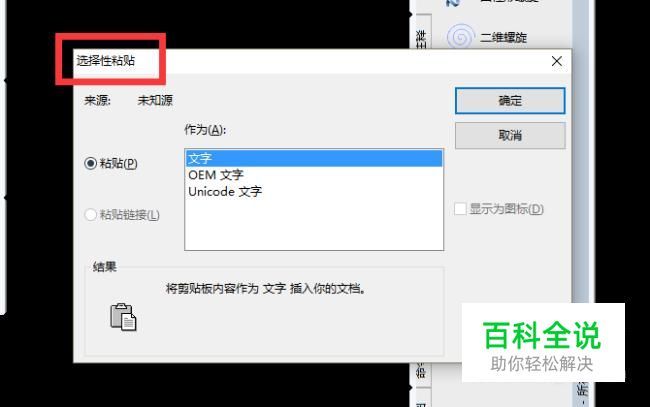

然后,在界面当中就会弹出一个关于“选择性粘贴”的设置窗口。
- 11

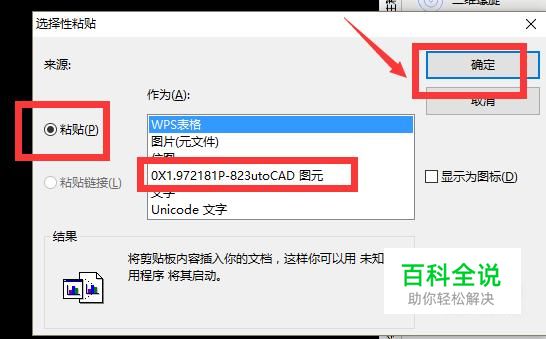

选择窗口左侧的粘贴选项,在作为的选项中选择utoCAD图元。再点击“确定”按钮。
- 12
在CAD软件当中设置好选择性粘贴以后,在图纸当中找到一个合适的位置。
- 13

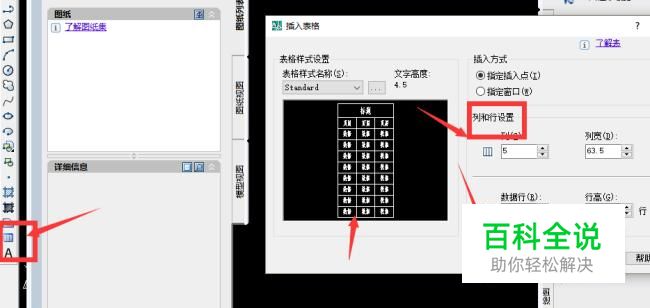

最后,点击插入表格,就成功的将excel表格插入到CAD当中了。
