CAD中如何使用“连续标注”？

2024-04-09 12:52:35

在CAD绘图中经常会碰到一种类型的标注。若我们一个一个的标注，在复杂的工图中将会非常耗时，而且还不够美观。这时可以使用连续标注，既快捷又整齐。但是需注意：连续标注有一个前提，即在使用“连续标注”之前，需要有一个相应的标注为前提，在它的基础上才能进行连续标注。其具体步骤如下：

操作方法

01

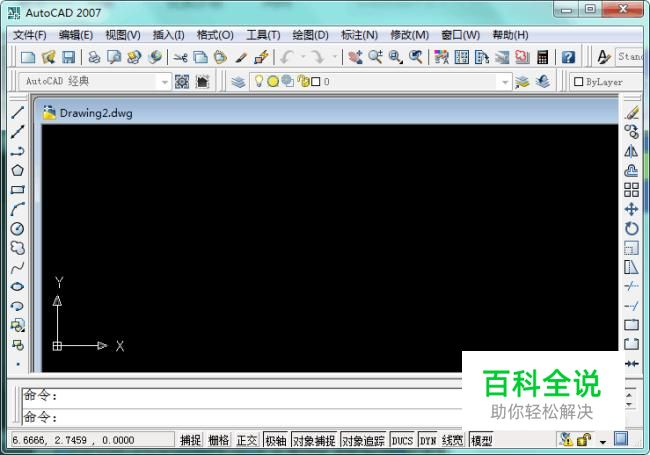

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

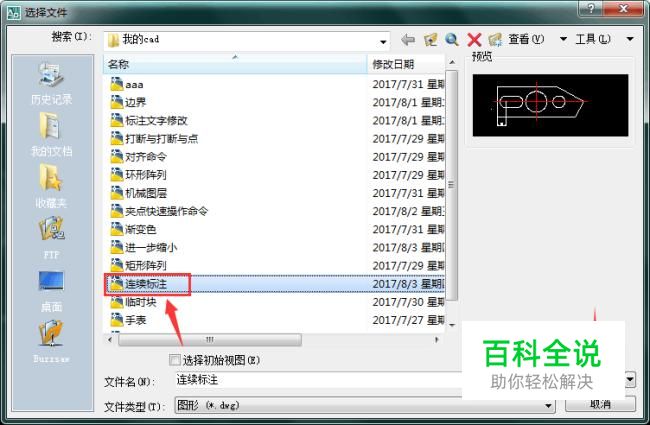

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们需要的图形文件，点击打开，如图所示：
03

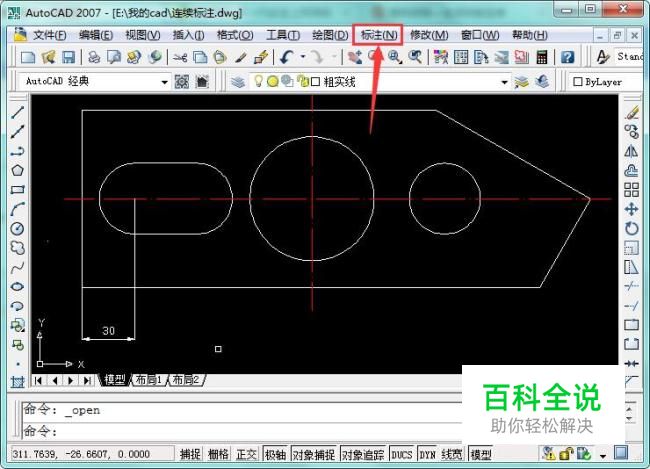

点击打开图形后。我们需要有一个相应的标注为前提，在它的基础上才能进行连续标注。因此，在绘图区域上方找到“标注”选项，如图所示：
04

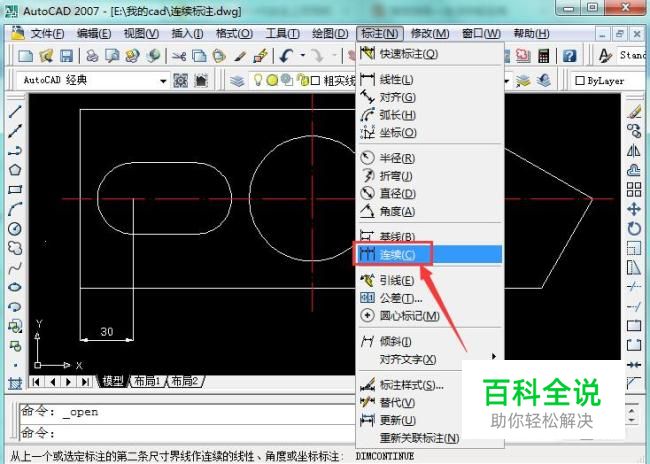

点击“绘图”选项，在其子菜单中找到“连续”标注选项，如图所示：
05

点击“连续”选项，执行连续标注命令，系统提示我们指定第二条尺寸界限的原点（因为此时系统已经默认第一条尺寸界限为上一条界限的末端）。如果我们需要自己指定第一条界限时，输入选择字母“S”重新选择即可，如图所示：
06

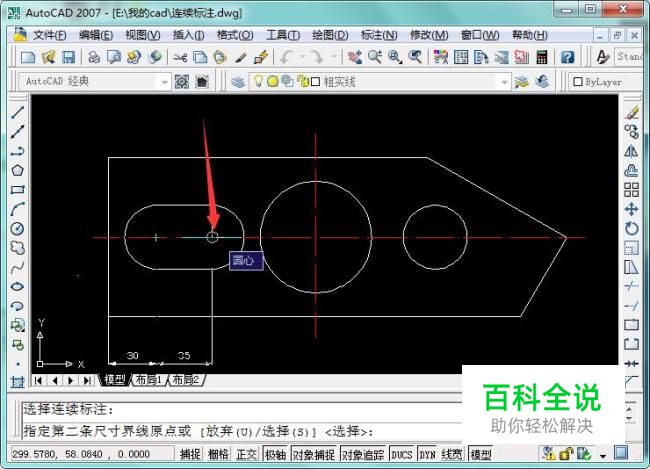

点击空格或者回车键确认选择。这时将鼠标光标移至第一个标注的第二条尺寸界限上，点击，如图所示：
07

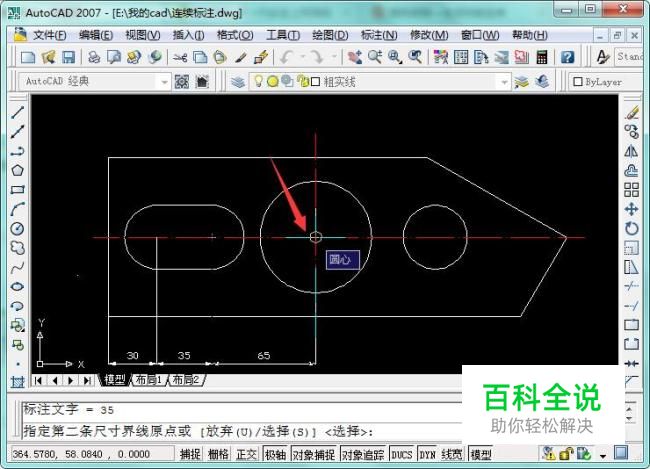

系统提示指定第二条尺寸界限原点。将鼠标光标移至下一个需要标注的位置处，如图所示：
08

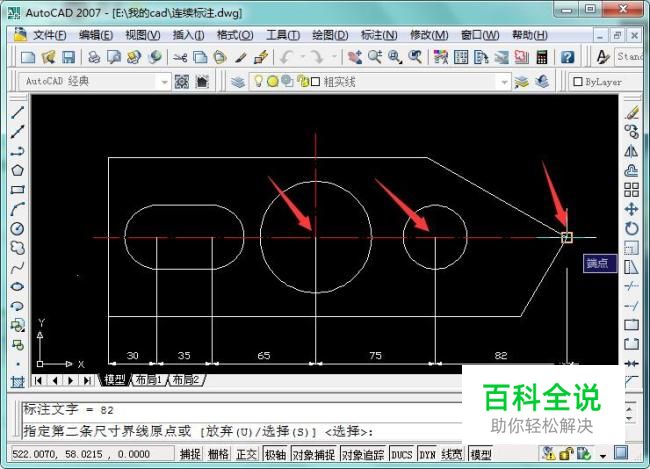

找到需要标注的位置后，点击鼠标左键确认位置。然后继续上一步骤，将鼠标光标移至下一位置处，以此类推，直到最后一个标注位置处。点击鼠标左键确认，连续标注操作完成，如图所示：
09

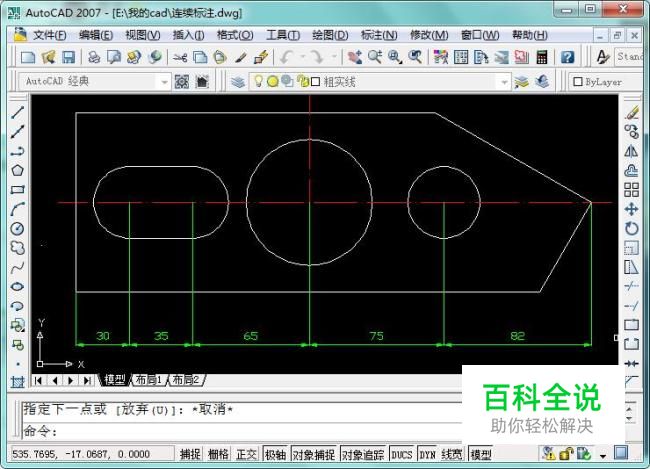

完成标注后，选择尺寸标注线，在图层里改为细实线图层，点击确认，如图所示:
