【CAD教程】如何解决CAD文字乱码的问题

当我们打开别人CAD文件时经常会遇见文字乱码，特别是一些钢筋符号显示为问号的问题，下面我们就来解决这个出现频率比较高的问题

操作方法

  • 01

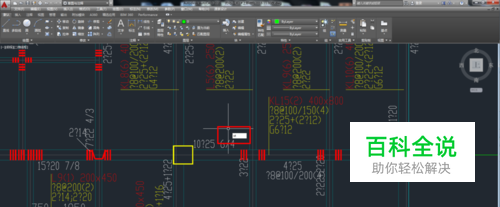

    首先，我们打开一张文字有乱码的CAD文件，如下图所示

  • 02

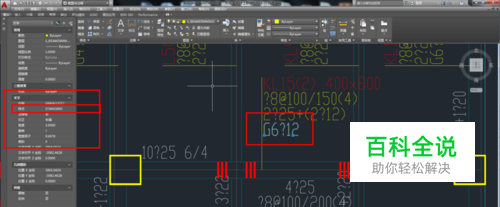

    我们选中一条有问题的字符段，按CTRL+1显示其属性，在文字属性栏中，看到其样式属性为STANDARD，将这个样式名记住，如下图所示

  • 03

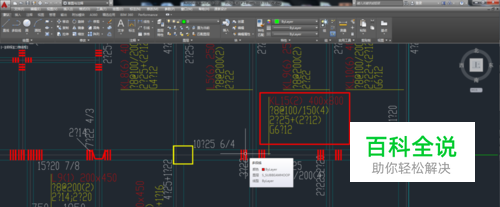

    输入命令st,设置文字样式，如下图所示

  • 04

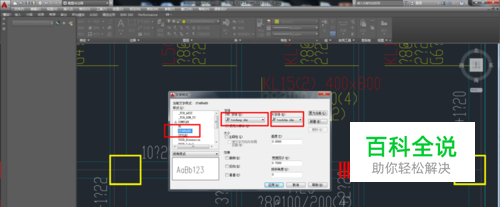

    在文字样式栏中选中STANDARD，在右边SHX字体中选tssdeng,大字体选为tssdchn，这两个字体对于钢筋符号显示不全最为有用，要是选项栏中没有，可搜索下载，如下图所示

  • 05

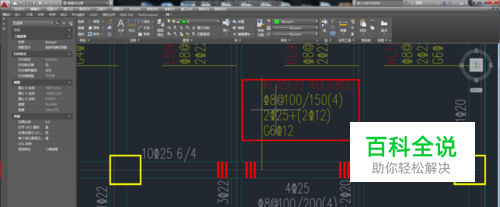

    选择完之后，点确定退出文字样式栏，输入命令rea刷新一下CAD绘图界面，可看见之前的问号已显示正常，如下图所示
