亿图教你轻松绘制出具专业水准的电路图
亿图图示是一款综合性图形设计软件，操作采用的是简单的拖曳式，本篇教程介绍了快速绘制出专业电路图的详细步骤，希望能够对大家有所帮助
操作方法
- 01

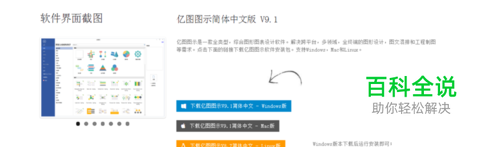

首先下载安装好亿图图示软件，这个很简单，几分钟就可以弄好
- 02

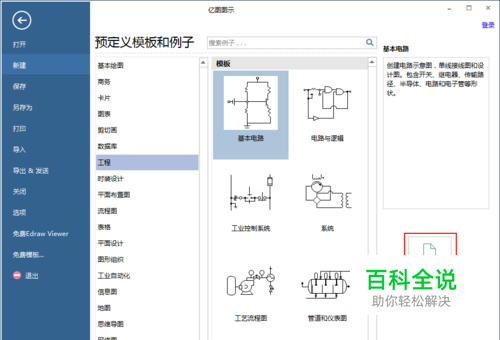

然后打开软件，用鼠标单击“新建”-“工程”-“基本电路”，然后点击右侧面板中的“创建”即可开始绘制
- 03

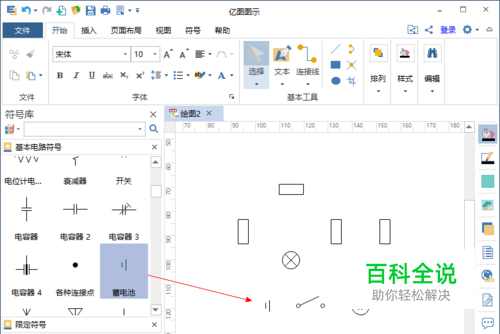

在软件左侧的符号库中，找到我们需要的电路符号，直接拖曳到画布中去
- 04

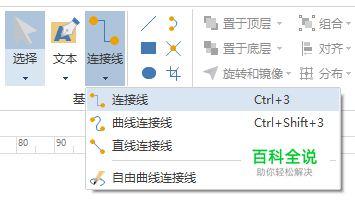

然后在软件上方的设置面板区域，选择“开始”-“连接线”
- 05
如果你想修改连接线样式，也可以直接在右侧属性面板中修改
- 06

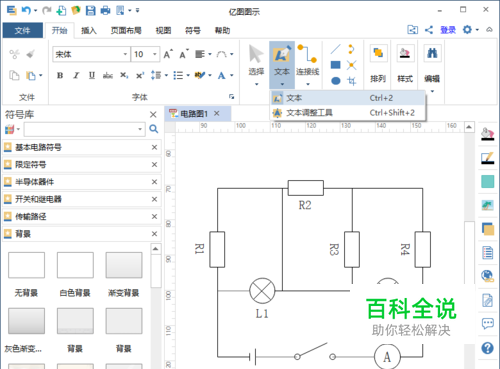

最后我们要将电路图完善一下，为电路图标注代号、添加背景、添加标题栏等 在软件设置面板区域，选择“开始”-“文本”（或使用快捷键Ctrl+2），鼠标拉动出一块空白区域，输入文本内容即可进行代号标注
- 07
在符号库中搜索背景，选择合适的背景图样式拖动至画布中，即可完成背景添加，一张电路图就完成了
