CAXA实体三维快速转化平面二维视图方法
CAXA实体三维快速转化平面二维视图方法,步骤如下所示:
操作方法
- 01

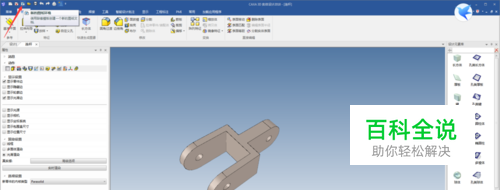

CAXA实体三维图形已然画成,而后点击顶端的“新的环境图纸”,如下图示:
- 02

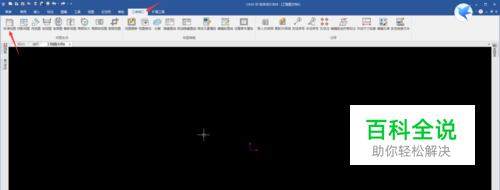

在CAXA工程图文档中找到“三维接口”,再点击“标准视图”(在最左侧):
- 03

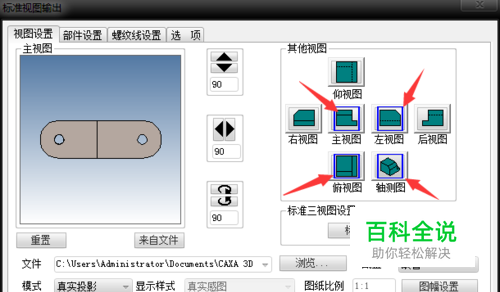

在”标准视图“中,分别点击“主视图”,“左视图”, “俯视图”,及“轴测图”,而后确定即可。 注:如果没有打开三维实体实图前,记得添加文件的来源。
- 04
打开后,会自动生成各个视图的图形,只需点击所在位置即可。 如若标注与修改图形的局部视图, 需要将完整图形“打散”(快捷键X,空格)后再进行操作就好。
- 05
这里以CAXA2018实体三维设计为为例,作出二维平面视图来参考。
- 06

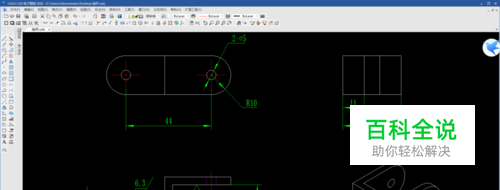

如果图纸细节不尽详细,稍作修改,再添加标注, 就可实现二维平面图纸的绘制。如下图示:
