交换机的链接与配置cisco 【百科全说】

下面就以交换机位列介绍一下网络设备的基本连接域配置。配置一台交换机的方法有多种，下面就通过Console（控制台）端口配置的方式来为大家讲解，这是也网络管理员第一次配置一台设备时采用的一种最基本的方法。

交换机配置前的链接

01

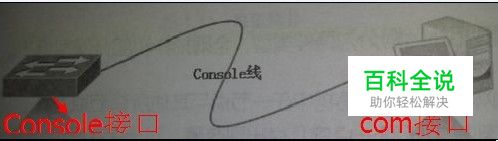

console口位于交换机背板，将其与PC机的com口直连可以对交换机进行配置，连接所使用的线缆一般为一根专用的console电缆。
02

按照上述说明完成物理连接，将console电缆一端接交换机console口，一端接计算机的COM口，确认交换机电源已经接上。
03

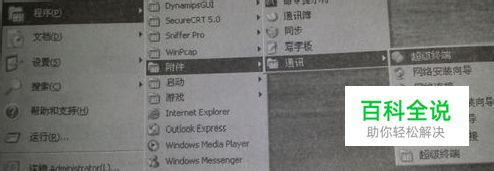

进入超级终端，一次选择菜单，“开始”-“程序”-“附件”-“通讯”-“超级终端”。
04

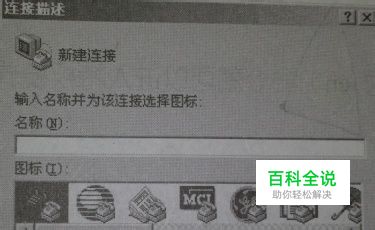

完成连接描述：填写连接名称并且选择连接图标，
05

选择计算机的连接端口，也就是实际连接PC机的COM口。
06

设置COM1端口的属性，要想正常地配置交换机就必须保证电缆两端参数一致，不过不用担心，没有必要记住这些参数，只要单击下面“还原默认设置”就可以了。

交换机的命令行模式

01

用户模式：交换机启动完成后按下Enter键，首先进入的就是用户模式，在该模式下用户受到极大的限制，只能用来查看一些统计信息。命令提示如下表：
02

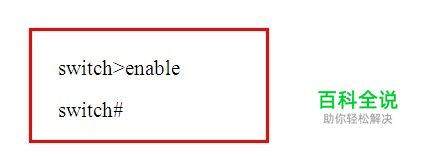

特权模式：在用户模式下输入enable（可简写为en）命令就可以进入特权模式了，用户在该模式下可以查看并修改交换机设备的配置。命令提示符如下表：
03

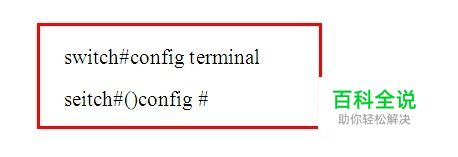

全局模式：在特权模式下输入config terminal，命令就可以进入全局配置模式，用户可以在该模式下修改交换机的全区配置。例如改变设备的主机名就是一个全局的配置。命令提示符如下
04

接口模式：在全局配置模式下输入inerface fasthernet就可以进入到接口模式，与全局模式不同，用户在该模式下所做的配置都是针对f01这个接口所设定的。命令提示符如下：
05

在交换机的接口类型中常见的还有ethernet、gigabtethernet和tengigabtethernet（分别可简写为：e、gi和te），“e”表示以太网接口类型，也就是十兆位以太网接口：“gi”表示吉比特以太网接口类型，也就是千兆位以太网接口，“te”表示十吉比特以太网接口类型，也就是万兆位以太网接口。
06

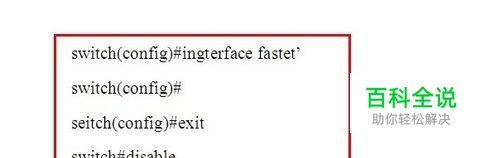

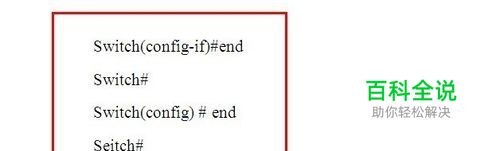

如果要从特权模式回到用户模式，需要输入“disable”命令，其他无论在那个模式，只要输入“exit”就能回到前一个模式，在全局或是接口模式，只要输入“end”都能回到特权模式，或者按下“Ctrl+Z”组合键等效与命令“end”。
07

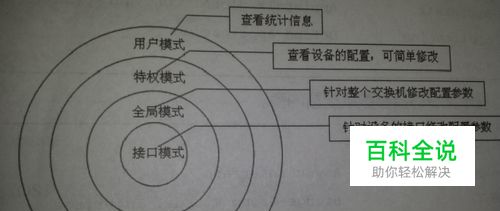

这四种模式有很明显的层次关系，举个例子来说，一般情况下想要进入到全局模式就必须进入到特权模式，不能以用户模式直接跳到全局模式。这里各处一一张层次关系图，帮助你记忆和理解。
