ChemOffice使用:[4]画化学方程式

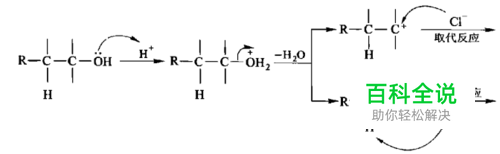

使用ChemOffice最多的也是绘制化学反应方程式,现在以基础有机化学(邢其毅,第三版)书中的一个化学反应方程式为例,简单讲解一下,希望大家举一反三!

操作方法

  • 01

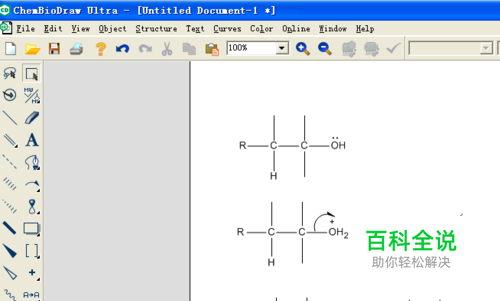

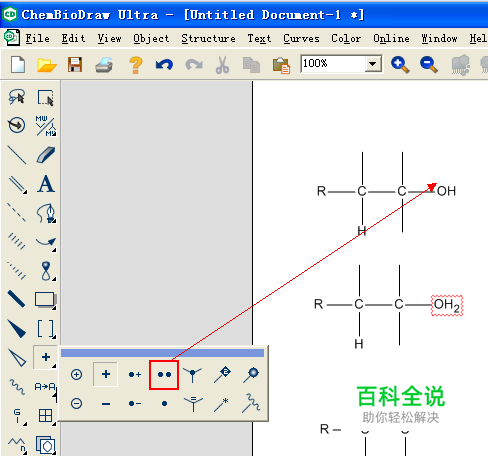

    根据书中的化学方程式,先画出第一个化学式。 注意:氧上的电子对画法

  • 02

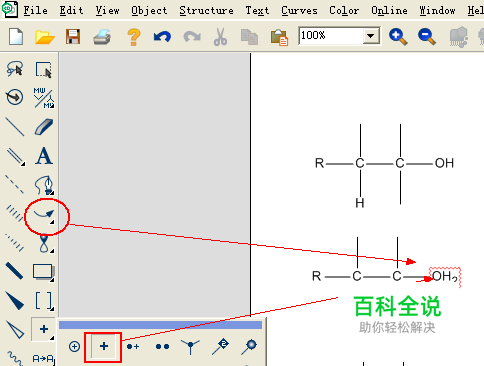

    再画出第二个化学式。 注意:电子转移箭头和离子的画法。

  • 03

    画出其他化学式。前面两个之所以单拿出来,是因为在画的过程中有东西要提示。

  • 04

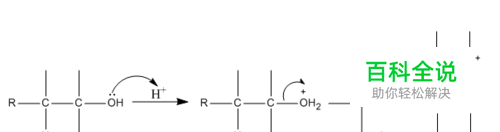

    组合成方程式。 排列前面画出的化学式,并补全其他的东西,如箭头,反应条件

  • 05

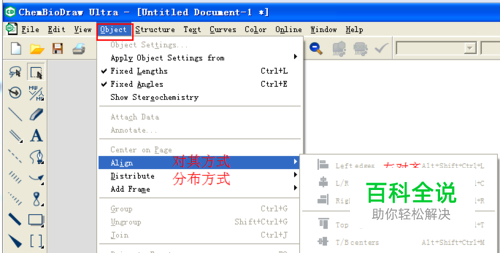

    小技巧一,为了使我们画出的图美观,可以使用“Object”——“Align”,使化学式对齐。

  • 06

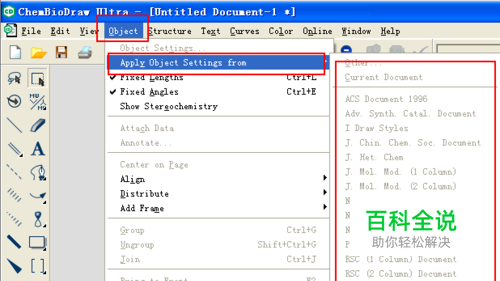

    小技巧二,如果我们投稿要安装杂志要求的格式设置化学反应方程式的结构,可以按下图操作。如果列表中没有我们需要自定义。

  • 07

    最后把画好的化学方程式选择上(lasso)然后用右键复制或是用编辑(edit)工具栏中的复制(copy),粘贴到word中
