AutoCAD中如何绘制椭圆

2024-04-06 05:48:42

椭圆的绘制方式有：在菜单栏中“绘图”｜“椭圆”子菜单中选择“绘图”｜“椭圆”｜“中心点”命令，指定椭圆中心、一个轴的端点以及另一个轴的半轴长度绘制椭圆；也可以选择“绘图”｜“椭圆”｜“轴、端点”命令，指定一个轴的两个端点和另一个轴的半轴长度绘制椭圆。另外，在工具栏中单击“椭圆”按钮，或者在命令行中输入“Ellipse”命令也可绘制椭圆。

操作方法

01

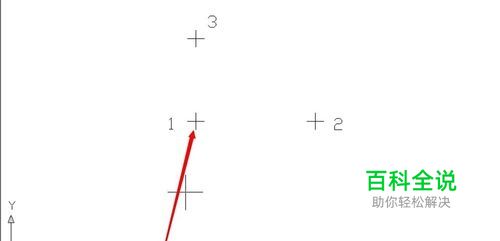

一、默认方式绘制椭圆命令：-ellipse 指定椭圆的轴端点或[圆弧（A）/中心点（C）]：（选取图中的点1）
02

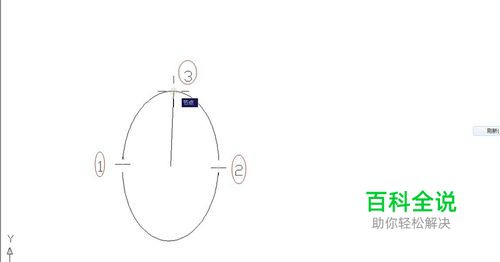

指定轴的另一个端点：（选取图中的点2）指定另一条半轴长度或[旋转（R）]：（指定图中的点3确定另一条半轴长度）
03

二、中心点方式绘制椭圆命令：-ellipse 指定椭圆的轴端点或[圆弧（A）/中心点（C）]：C（输入C表示以中心点方式画椭圆）
04

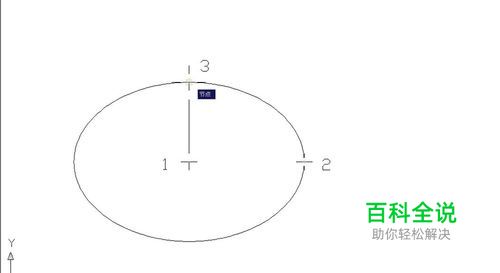

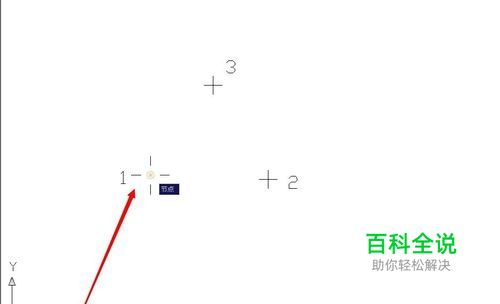

指定椭圆的中心点：（选取图中的点1为中心点）指定轴的端点：（选取图中的点2）指定另一条半轴长度或[旋转（R）]：（指定图中的点3确定另一条半轴长度）
05

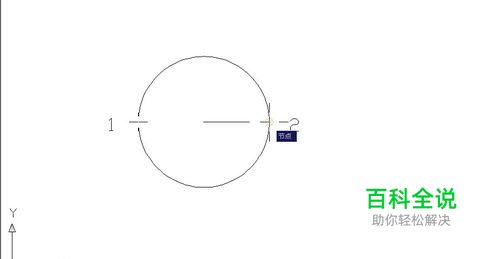

三、旋转方式画椭圆命令：-ellipse 指定椭圆的轴端点或[圆弧（A）/中心点（C）]：（选取图中的点1）
06

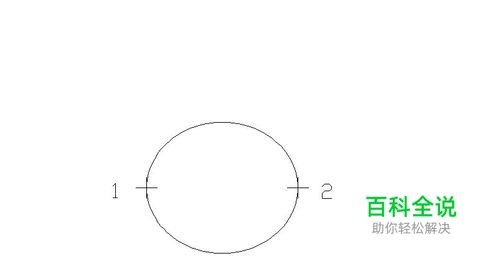

指定轴的另一个端点：（选取图中的点2）指定另一条半轴长度或[旋转（R）]：（输入R表示以旋转方式画椭圆）指定绕长轴旋转的角度：30（表示旋转的角度为30度）所得结果如图所示。
