SolidWorks风扇叶建模教程
本介绍的是怎么用SolidWorks画风扇叶的三维模型
操作方法
- 01

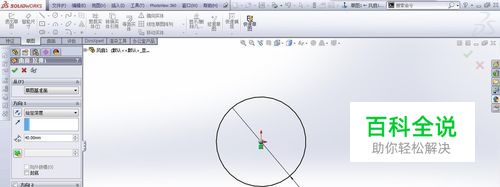

在上视基准面创建一个圆，并拉伸曲面
- 02

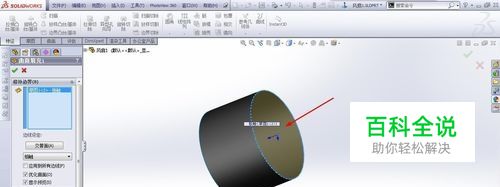

填充曲面，草图选择图中蓝色显示的线

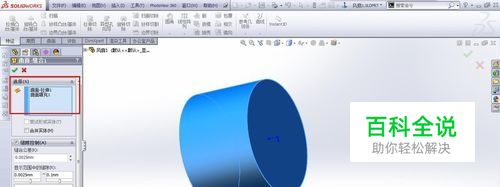

- 03

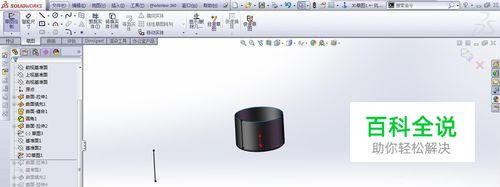

缝合曲面，选择曲面拉伸1和曲面填充1

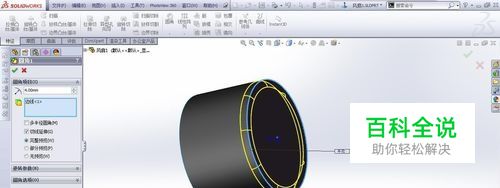

- 04
添加圆角，圆角半径为4

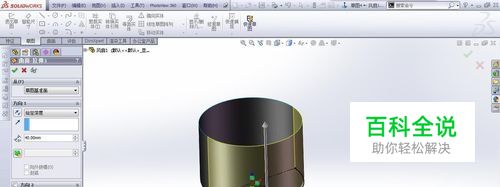

- 05
在上视基准面创建一个草图并拉伸曲面

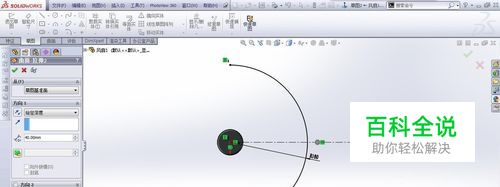

- 06
创建两个基准面

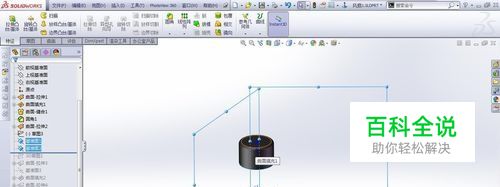

- 07
实体转换创建一个3D草图

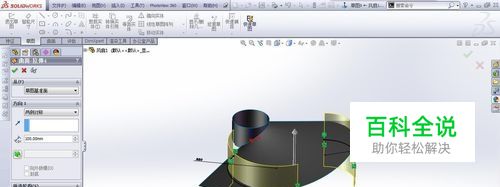

- 08
拉伸曲面
- 09
创建基准面3

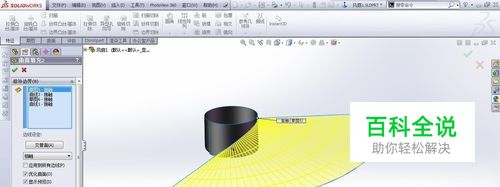

- 10
创建四个草图，添加曲面填充
- 11
拉伸曲面
- 12

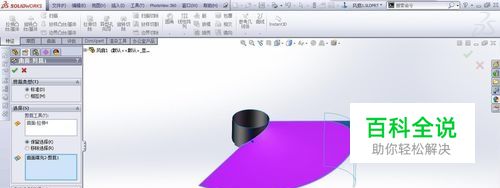

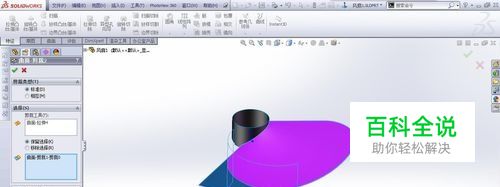

曲面剪裁
- 13

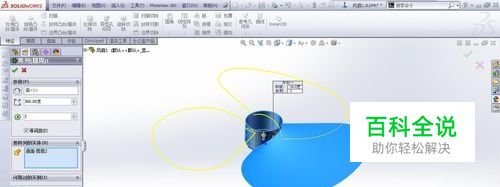

圆形阵列，阵列个数为3

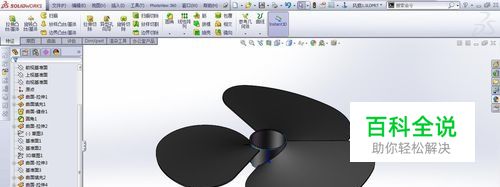

- 14

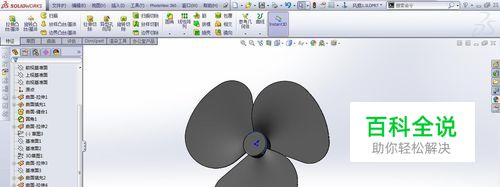

分别加厚曲面，完成风扇叶建模
