CAD如何删除合并重复的线段

2024-03-31 09:02:15

在使用CAD绘图的时候，有时候多条线段重合在一起，我们使用端点捕捉时常常找不到中点，特别是三维模型转化成二维图，导入CAD的时候，常常有很多重合的线段，那么我们需要把这些多余重合的线段删掉，高版本CAD自带了删除重复线段的命令，下面给大家介绍。

操作方法

01

打开CAD软件，并打开文件夹。
02

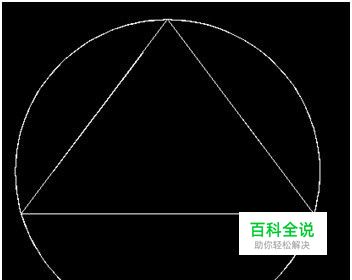

打开一张CAD图纸。
03

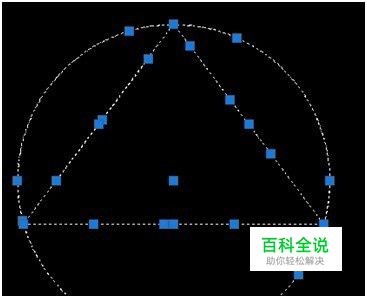

右键框选上面这个图形，发现有很多夹点，而且夹点排列比较乱，说明里面有多条线段和圆弧重合在一起。
04

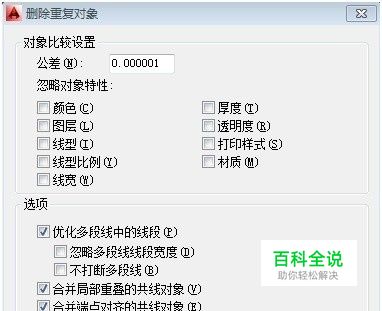

.在命令栏输入“OV”或“OVERKILL”，弹出【删除重复对象】对话框，如下图所示：
05

OVERKILL命令介绍：删除重复或重叠的直线、圆弧和多段线。此外，合并局部重叠或连续的对象。在【删除重复对象】选项的设置中，使用这些设置可以控制 OVERKILL 如何处理直线、圆弧和多段线。优化多段线中的线段：选定后，将检查选定的多段线中单独的直线段和圆弧段。重复的顶点和线段将被删除。此外，OVERKILL 将各个多段线线段与完全独立的直线段和圆弧段相比较。如果多段线线段与直线或圆弧对象重复，其中一个会被删除。如果未选择此选项，多段线会作为 Discreet 对象而被比较，而且两个子选项是不可选的。忽略多段线的线段宽度：忽略线段宽度，同时优化多段线线段。不打断多段线：多段线对象将保持不变。合并局部重叠的共线对象：重叠对象区域被合并到单个对象。当共线对象端点对齐时，合并这些对象：将具有公共端点的对象合并到单个对象。保持关联对象：不会删除或修改关联对象。
06

点击【确定】后，右键框选图形；
07

删除重复线段后，发现圆弧和三角形上的夹点按规则排列，证明重复的线段已删除。
