如何把CAD的平面图导进电路板画图软件中?
很多电子工程师在画电路板时,都需要根据结构工程师的结构图来定义电路板的形状、尺寸,在很多情况下,结构工程师都会用CAD帮我们把电路板的形状尺寸画好,我们只需要把这个平面图导进电路板画图软件即可。
操作方法
- 01

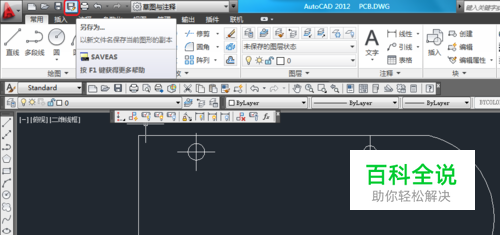

第一步:使用AutoCAD打开结构工程师画的电路板平面图文件。后缀名为“.DWG”的文件。如下图所示:
- 02

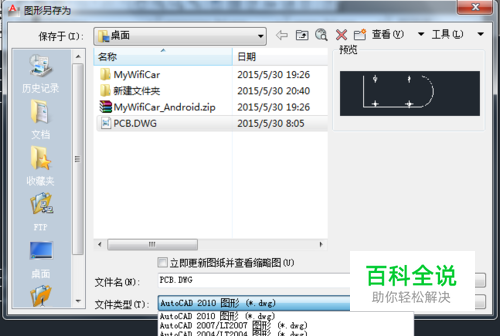

第二步:打开文件后。点击“另存为”在弹出的“图像另存为”对话框里面,保存文件类型中,下拉选中为“AutoCAD 2000/LT2000.DXF(*dxf)”类型。然后点击“保存”。如下图所示:
- 03

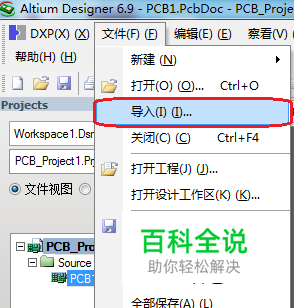

第三步:打开Altium Designer画图软件。点击工具栏中的“文件”,再点击“导入”。如下图所示:
- 04

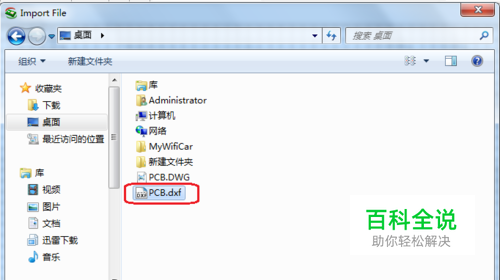

第四步:在弹出的“Import File”对话框中,选中自己在AutoCAD中“另存为”文件后缀名为“.dxf”的文件。然后点击打开。
- 05

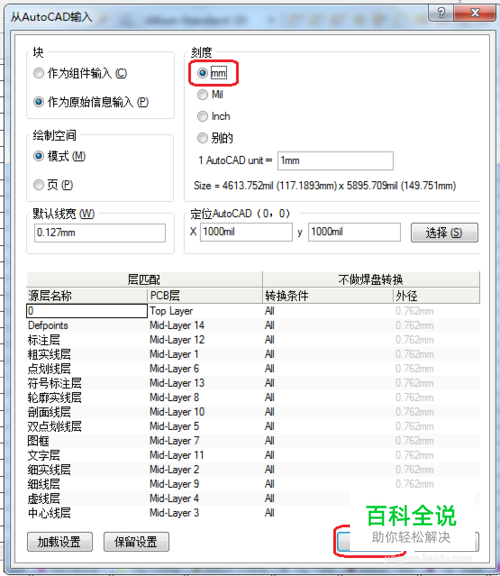

第五步:在弹出的“从AutoCAD输入”对话框 中。勾选“mm”,然后确定。
- 06

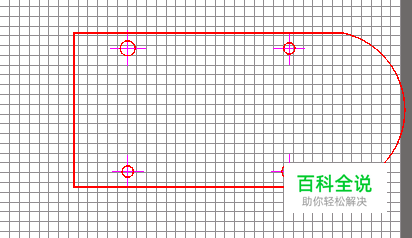

第六步:到此时,电路板的外形已到进电路板设计软件。
