UG NX绘制方形弹簧的技巧
UG NX软件中直接有创建圆柱弹簧的模块，但在该软件中绘制方形弹簧还是比较麻烦，这里主要讲解在该软件中创建方形弹簧的一些技巧。
操作方法
- 01

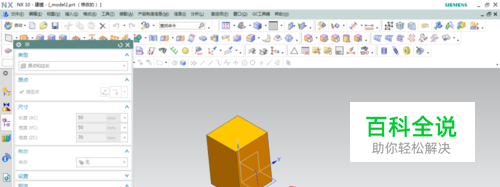

首先创建一个长方体模型，尺寸就是我们要创建弹簧的直径做长度和宽度，高度可以稍微高一点。将周边倒一点小圆角。
- 02

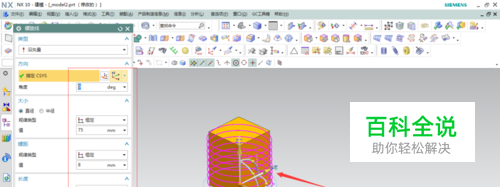

选择插入曲线/螺旋线，直径要求超过长方体的对角线长度，矢量方向为高度方向，尺寸为弹簧的高度尺寸。
- 03

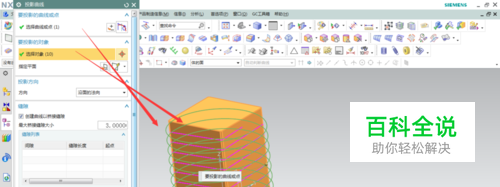

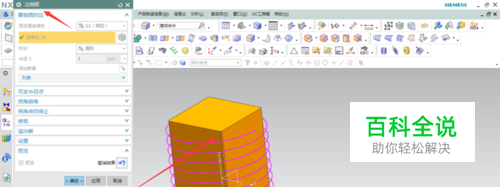

选择插入/派生曲线/投影，将螺旋线投影到长方体上，完成后隐藏实体和螺旋线。
- 04

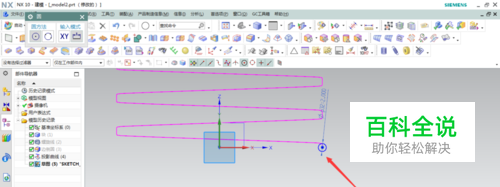

选择旋转线端点为草图截面点，绘制一个圆，完成后退出草图。
- 05

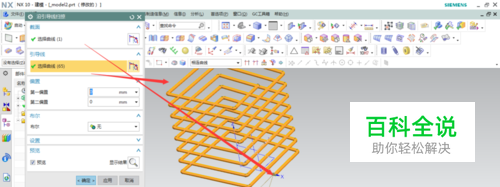

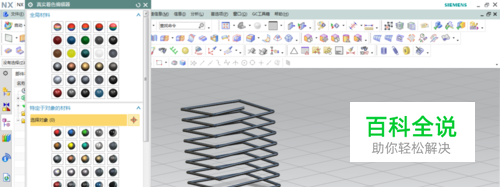

选择插入/扫掠/沿导线扫掠，选取圆为截面线，投影线为引导线，生成弹簧。最后真实着色，方形弹簧效果如图。
