MATLAB添加色标（colorbar）
在MATLAB命令行窗口输入doc colorbar可以查看如何添加色标以及改变色标的属性。本文参照MATLAB帮助文档，简单介绍如何给图形添加色标（colorbar）。
操作方法
- 01

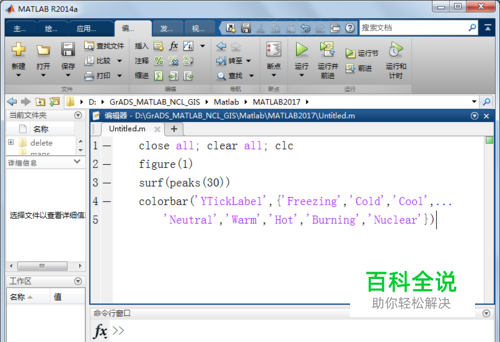

第一，为峰值函数（peaks）的图形添加色标。启动MATLAB，新建脚本，输入如下代码： close all; clear all; clc figure(1) surf(peaks(30)) colorbar('YTickLabel',{'Freezing','Cold','Cool',... 'Neutral','Warm','Hot','Burning','Nuclear'})
- 02

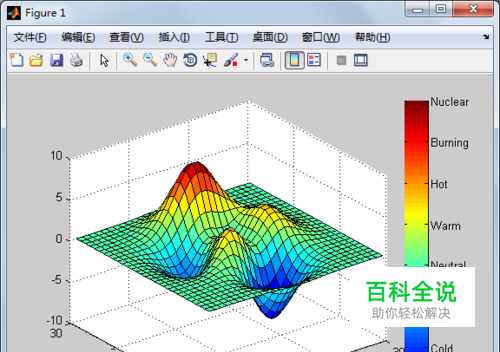

第二，保存和运行上述脚本，得到峰值函数（peaks）的图形（figure 1），并且图形右侧添加了色标。
- 03

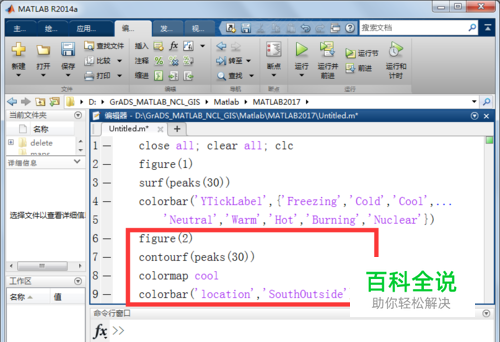

第三，在上述脚本的基础上，接着输入如下代码： figure(2) contourf(peaks(30)) colormap cool colorbar('location','SouthOutside') 其中('location','southoutside')控制色标处于图形中的位置，还可以取North，South，East，West，Northoutside，Southoutside，Eastoutside，Westoutside。
- 04

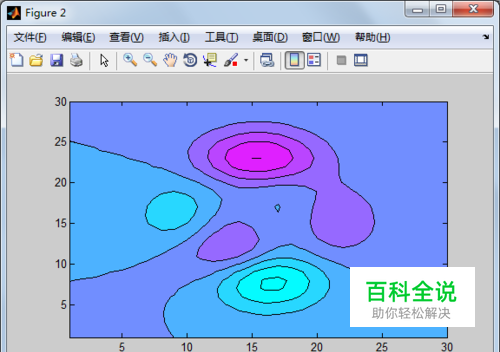

第四，保存和运行上述脚本，得到图像figure 2，如下图，色标位于图形底部。
- 05

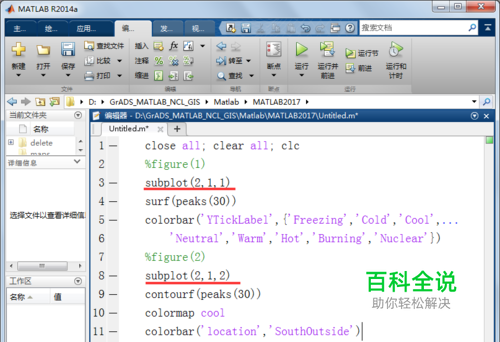

第五，利用subplot对上述脚本进行改进，将figure 1与figure 2画在一张图。脚本改进如下： close all; clear all; clc %figure(1) subplot(2,1,1) surf(peaks(30)) colorbar('YTickLabel',{'Freezing','Cold','Cool',... 'Neutral','Warm','Hot','Burning','Nuclear'}) %figure(2) subplot(2,1,2) contourf(peaks(30)) colormap cool colorbar('location','SouthOutside')
- 06

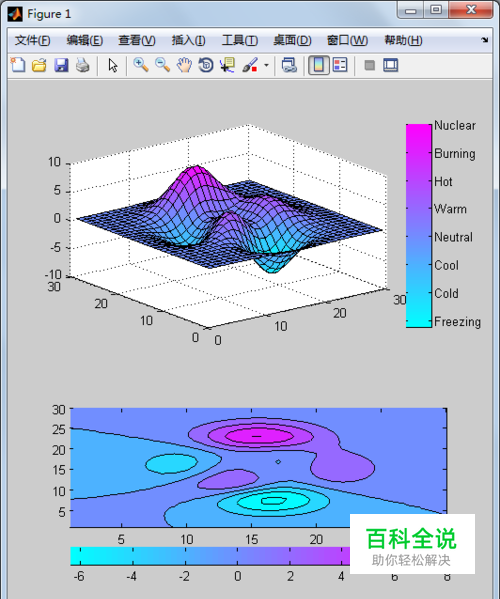

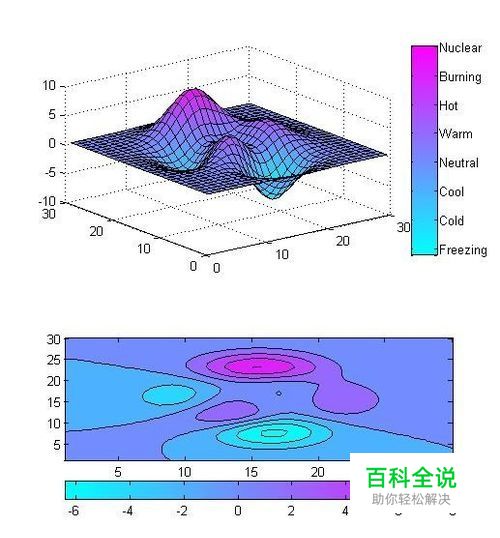

第六，保存和运行上述改进的脚本，figure 1与figure 2画在一张图，并且均添加了色标（colorbar）。
