sw斜接法兰功能演示
solidworks2014，钣金模块，斜接法兰演示！
操作方法
- 01

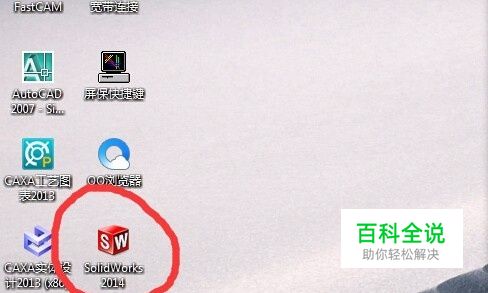

打开sw软件。
- 02

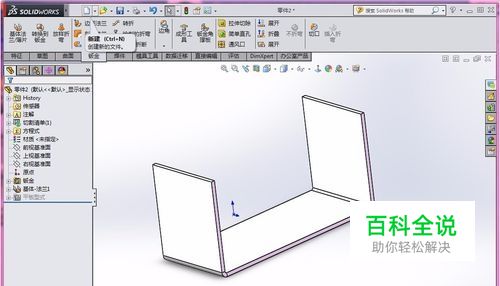

新建一个简单的钣金文件。如下图。
- 03

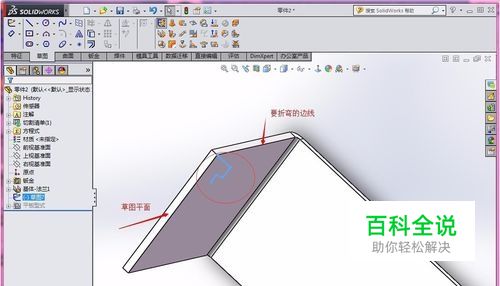

绘制斜接法兰形状。选择需要折弯直线的垂直面进行绘制草图。如下图。
- 04

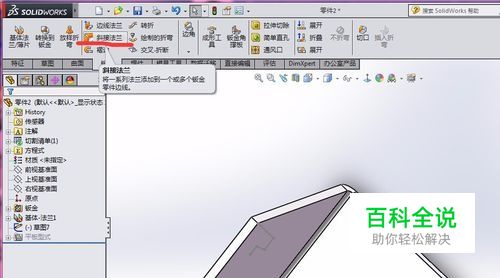

点击【钣金】-【斜接法兰】命令。
- 05

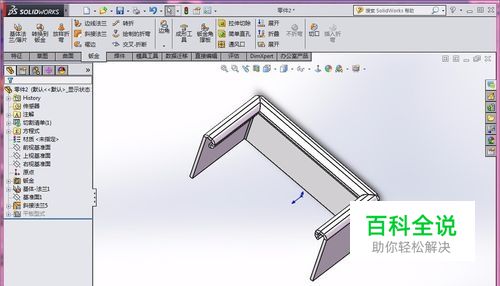

选择要折弯的直线，可以选择同一面同一侧的多个边线。其它设置可以改变斜接法兰的部分尺寸，不在这里一一介绍。感兴趣的朋友可以自己试一试。
- 06

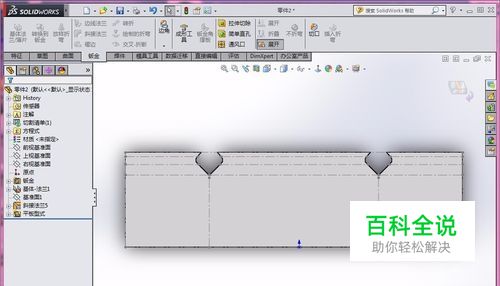

点击【展开】命令。展开成平面实体。ok
