华硕X540L拆机教程+加内存

本人入手一台华硕X540L笔记本电脑,原装配置
Intel i3-4005U 低功耗处理器
DDR3L 1600MHz 4G低压内存
500G 机械硬盘
Nvidia 920M 2G 显存
日常使用可能出现配置不足,低压i3带大型软件可能出现卡顿
为满足日常使用需求需添加内存或更换固态硬盘(SATA接口)

操作方法

  • 01

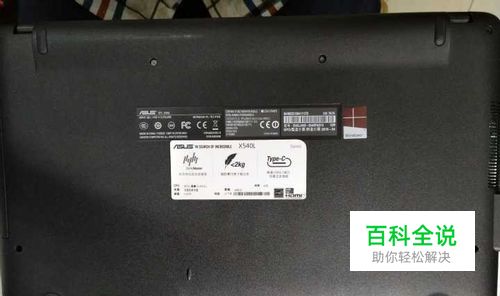

    卸下后盖螺丝(三种长度,注意区分) 胶垫下无螺丝、无暗藏螺丝、可放心

  • 02

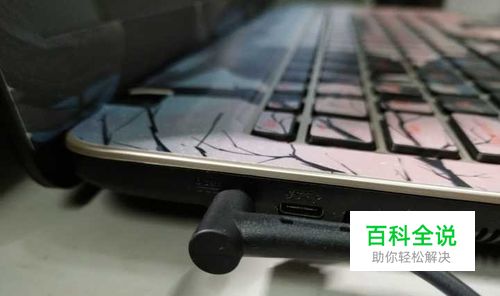

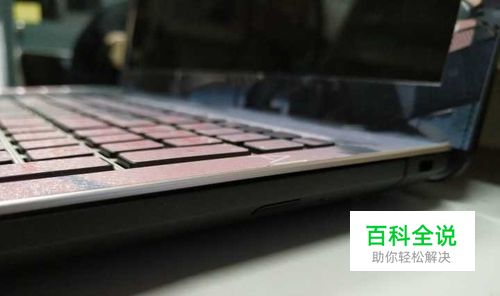

    拆掉螺丝后需从正面进行撬起 注意:不要从C面中间开始撬,容易撬坏卡扣 可从左侧慢慢撬(塑料片、银行卡最适合、不要过粗)

  • 03

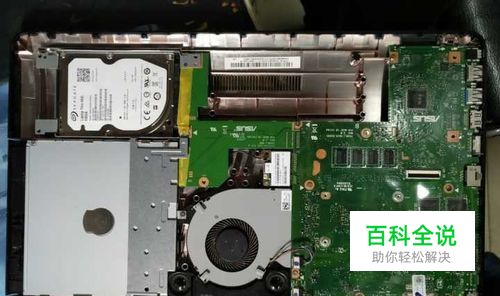

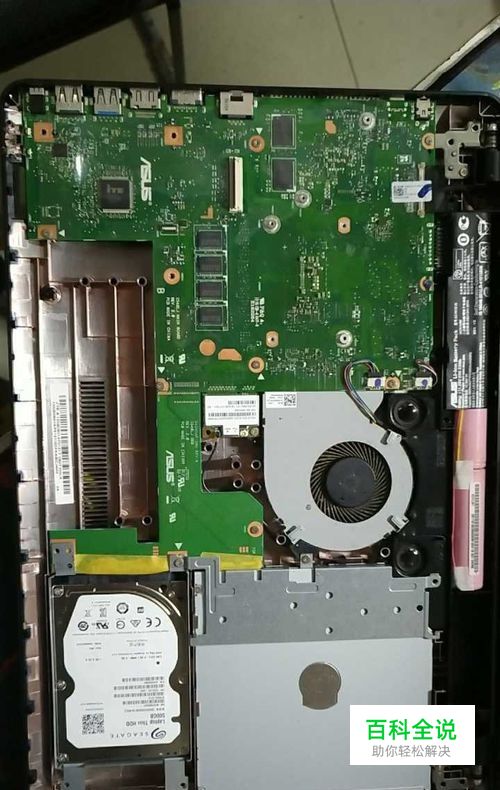

    正面扣全部翘起后,可小心抬起键盘面上盖 注意:键盘排线和触摸板排线的拔除(排线长度恰好,上盖拿起高度可适当提升) 拆掉C面盖后可看到固定在D面的主板(不得不说、这水缩的)

  • 04

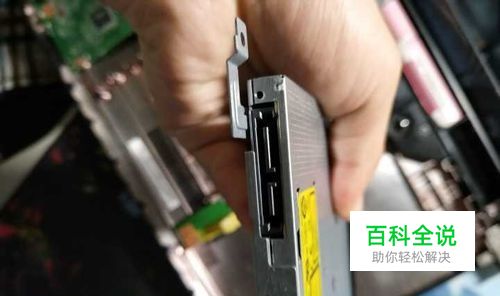

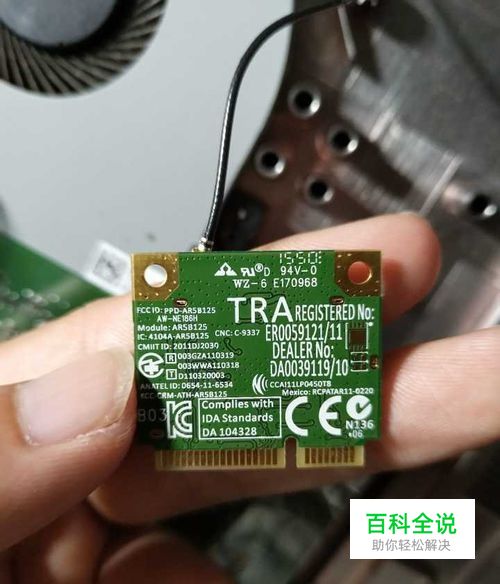

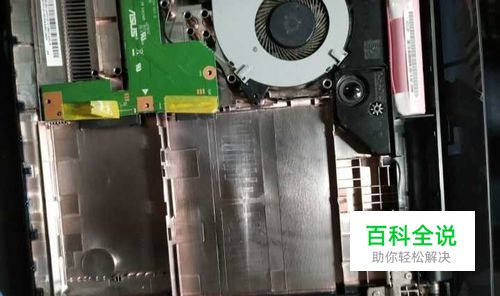

    拆掉右端机械硬盘和光驱的固定螺丝,可将硬盘和光驱拿出 右侧的两个SATA接口是主板上接了块板分出来的 顺势可以拆掉网卡(只有一颗固定螺丝)原装网卡没有蓝牙,无5G频段接收

  • 05

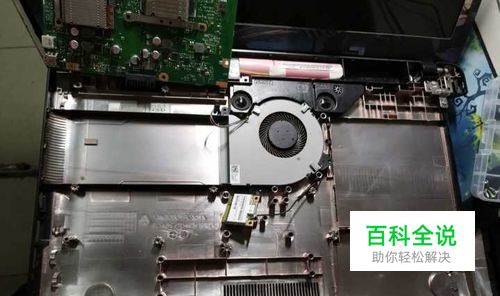

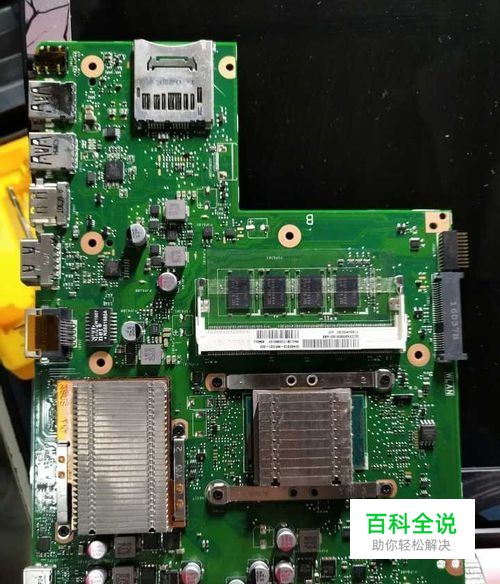

    拆掉左端主板固定螺丝可拆下主板,建议添加内存只拆掉风扇排线 屏幕排线和扬声器排线可不拆(比较紧,换硅脂的自便) 看到了主板背面的内存插槽DDR3 1600MHz  应该最大支持8G

  • 06

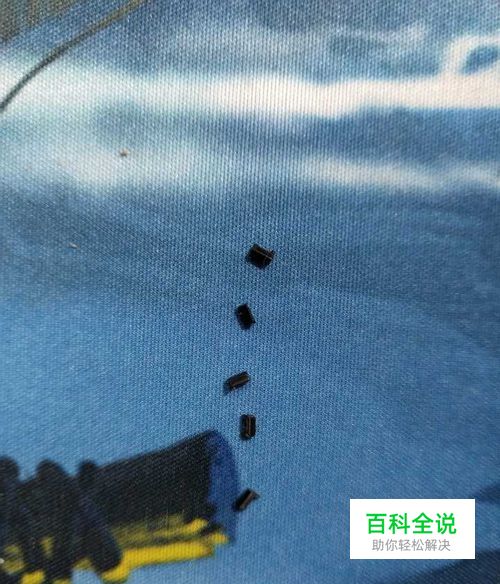

    安装时注意螺丝大小规格区分,排线是否接好,卡扣坏了几个(滑稽) 最后附上C面前方坏掉了的6个卡扣,其中一个留在了机子腔体内部

  • 07

    本篇教程由 中国矿业大学 勤工助学学习机房 技术部编写 图片文字来源:ZincAlloy 欢迎校友光临、交流学习 地址:中国矿业大学(南湖校区)理学院A225
