ug工程图标注序号

UG装配图炸开后，转为工程图，编写序号。

操作方法

  • 01

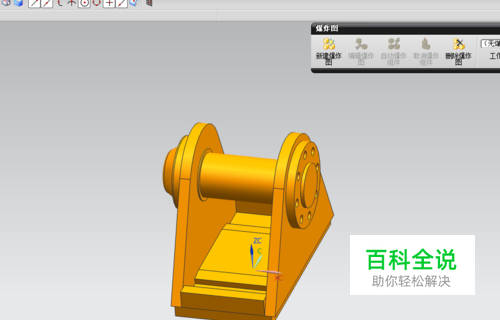

    用UG8.5打开一个装配好的实体文件。

  • 02

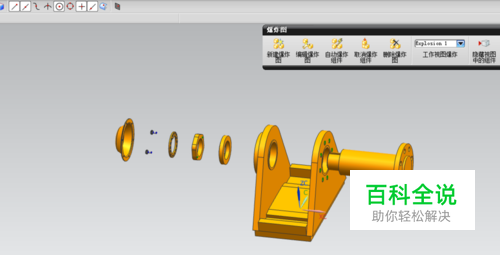

    编辑零件位置！

  • 03

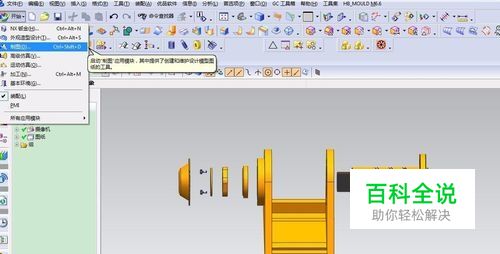

    切换到制图模式

  • 04

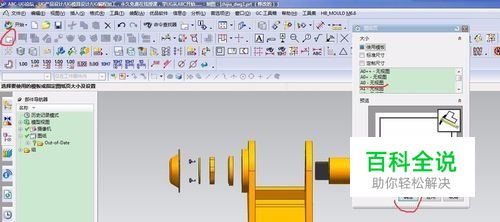

    添加图纸页

  • 05

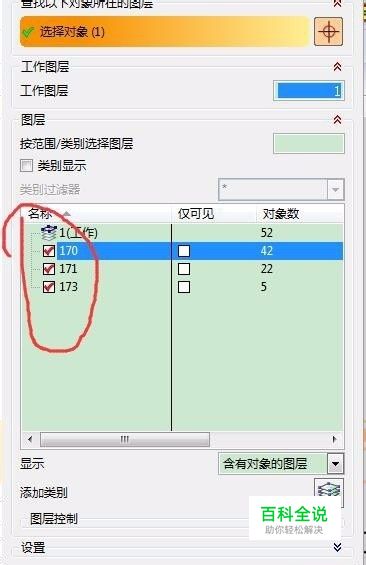

    删除自带的明细表    如果不能选中明细表请打开图层管理器，勾选所有图层

  • 06

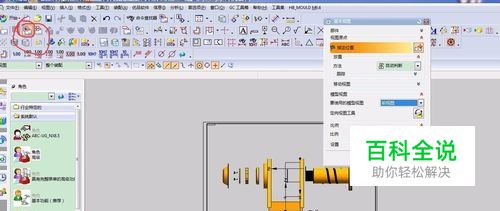

    单击【视图创建向导】添加视图。

  • 07

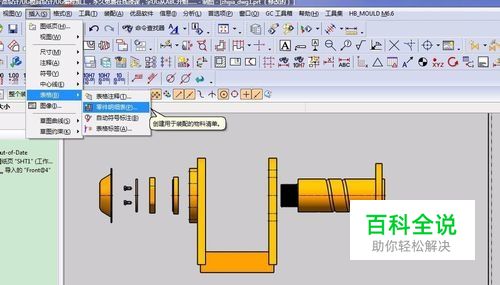

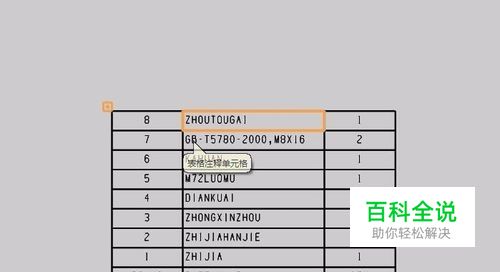

    添加明细表

  • 08

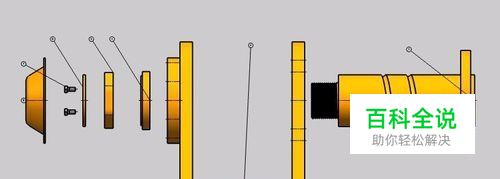

    添加序号

  • 09

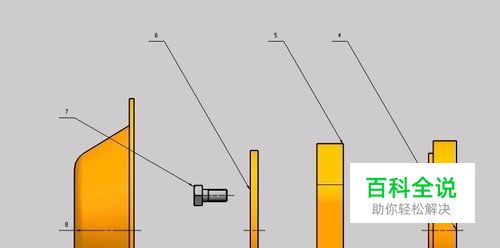

    如果感觉符号不是自己想要的样式，可以调节
