简易CAD入门1

CAD堪称作图的大师,很多制图类都需要用到。在作图上十分的简单,但是有时一生疏,就很快忘记。
就让小帮手小杨来教你简单的CAD,专门给想简单CAD入门的你跟已经生疏一段时间的你。

操作方法

  • 01

    打开CAD。(我这里用的版本是Auto CAD 2007,没有的可以上网下载安装包,搜索一个注册码进行注册就可以用了。)

  • 02

    首先来介绍一下页面。我们要看到左边的工具栏(基本画图工具)跟右边的工具栏(编辑工具)。这是最常用的工具栏。接下来我们要看到具体操作最主要的任务框(用来具体定义任务)。

  • 03

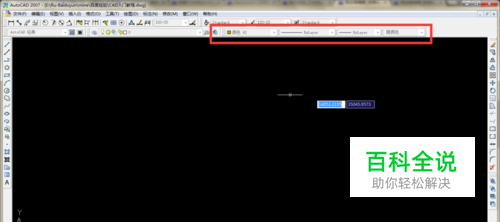

    还有线条设置(颜色、线性、线宽)跟视图设置(正交、追踪、捕捉、极轴还有线宽)。

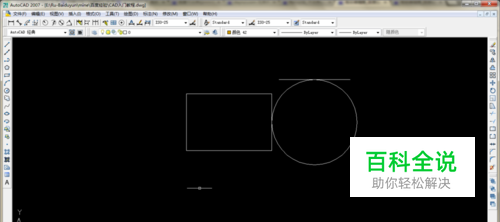

  • 04

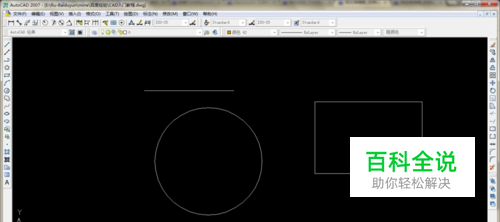

    今天我们学习的内容是要画出这幅图。接下来教程开始。先来最基础的学习:直线、圆和矩形。

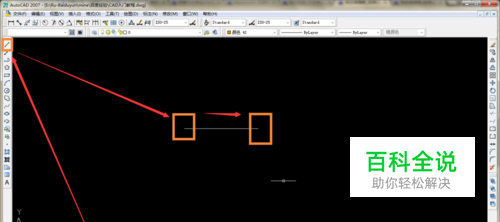

  • 05

    画线。选定方向,这里我设置视图为“正交”鼠标往右表示向正右方画线----点击“线”----定点(单击一下)----设置长度:看到任务框,直接输入500---回车。  这样,一条长500的直线就出来了。(如果不需要设置长度,那就直接看着长度,到想要的那一点单击左键就可以了。)

  • 06

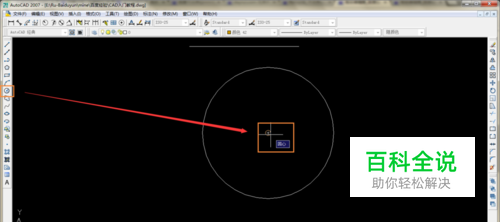

    画圆。点击“圆”----定点(定圆心,也是单击一下)----看到任务框,输入250,表示半径为250(因为默认是r),如果想要直接设置直径,则需要输入(直接输入)“D”,回车,再输入500,表示直径为500----回车。这样一个直径为500的圆也出来了。

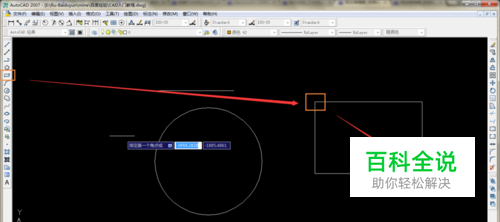

  • 07

    画矩形。点击“矩形”----定点(定矩形的一个点)----输入“D”(任务栏的D是尺寸的意思)----回车----输入600,,回车,表示长为600----输入400,回车,表示宽为400----单击确定矩形的方向。这样一个矩形就做好了。

  • 08

    我们怎么能画出我们想要的图呢?我们看到,我们需要:找到位置并且移动

  • 09

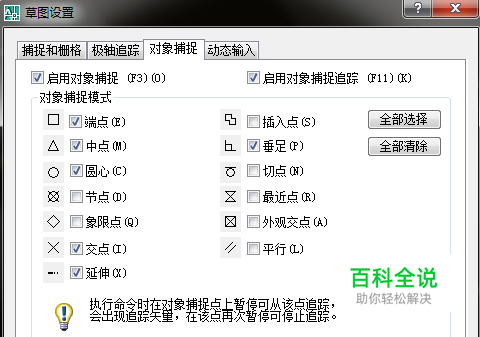

    我们首先要学会怎么找到定点。我们先看到底栏,在对象捕捉处右击,勾选:端点、中点、圆心、交点、延伸、垂足

  • 10

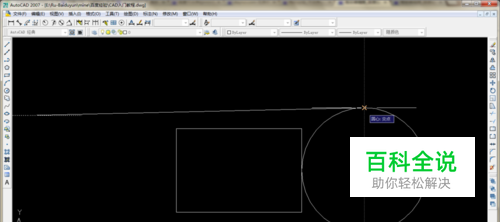

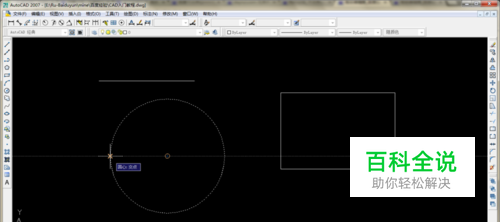

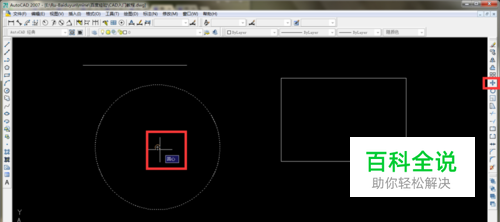

    我们以矩形为定位,选定圆(这里有个小技巧,如果是多个形状需要选定,从左上往右下拉,要整个图形覆盖才算选定了,但是从右下往左上拉则是碰到就已经选定。)----点击右边栏的“移动”----回到圆,先找到圆心(移动鼠标就够了,不需要单击),再往左方移动,会出现一个交点,就单击那个交点,意思是你以这个点为定点移动这个圆。----把圆移动到矩形的右边,找到中点(三角形,在右边上下移动就会出现三角形状)----单击,这样就把圆的最左的点与矩形最右边的中点重合了

  • 11

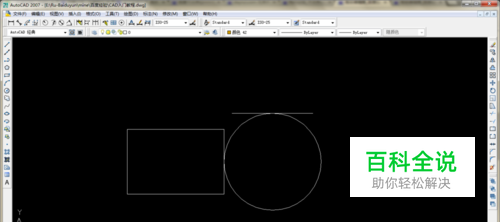

    选定线----点击右边栏“移动”----回到线,找到线的中点,单击中点----取消下方的“正交”----移动到圆,找到圆心,再向上找到圆心向上的交点----单击那个交点----完成。 这样,我们就完成了我们需要画的图。

  • 12

    我们来回顾一下。1、画线(定点--输入长度--回车)。2、画圆(定点--输入半径或直径--回车)。3、画矩形(定点--D--输入长度--回车--输入宽度--回车--单击方向)。4、找定点(线上来回移动或者先找到圆心再找交点)。5、正交与对象捕捉设置。6、移动。
