solidworks中如何设置工程图模板
在solidworks零件出图时,如何使工程图的形式统一化、正规化。在这里小编给大家介绍一下如何设置工程图模板。
操作方法
- 01

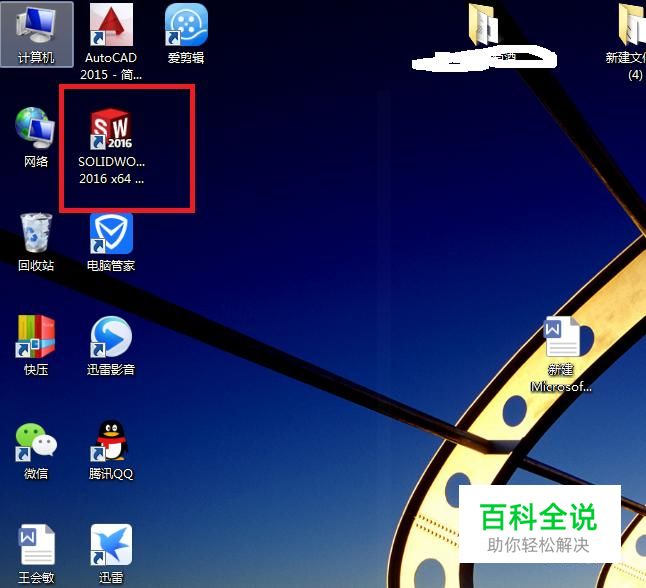

首先,打开电脑找到solidworks软件并打开;
- 02

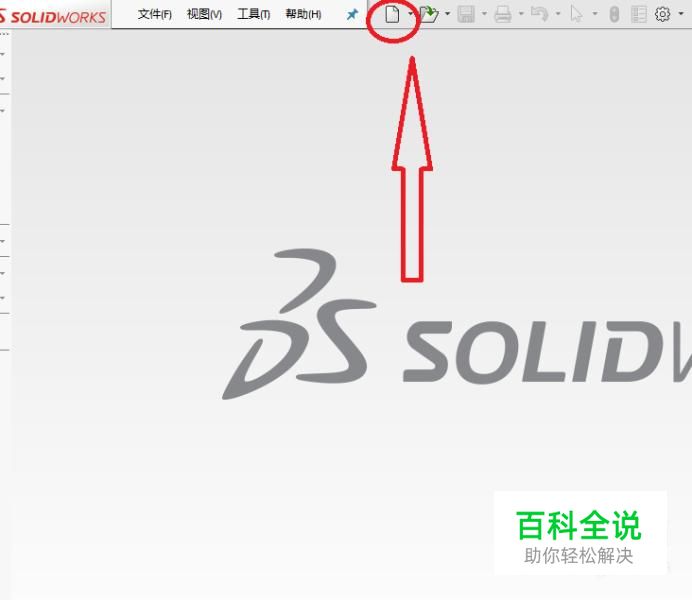

打开进入到solidworks工作界面,如下图找到新建命令点击确定并打开;
- 03

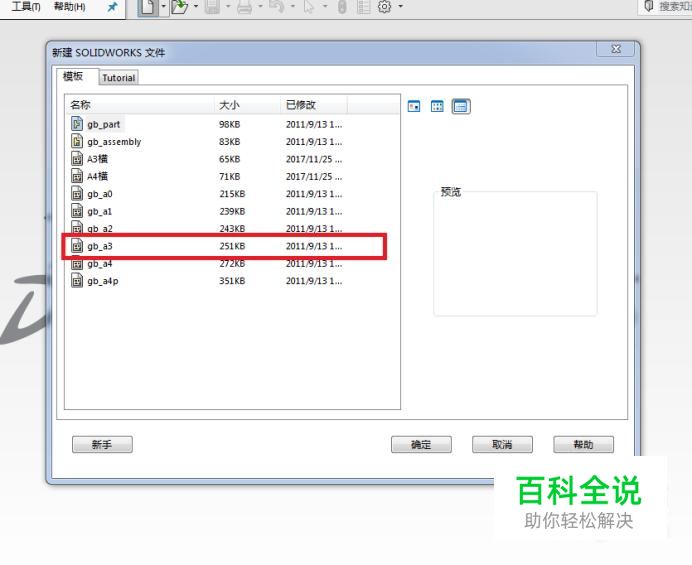

进入到新建命令对话框后,点击选择你需要的图纸规格如下图所示a3并确定;
- 04

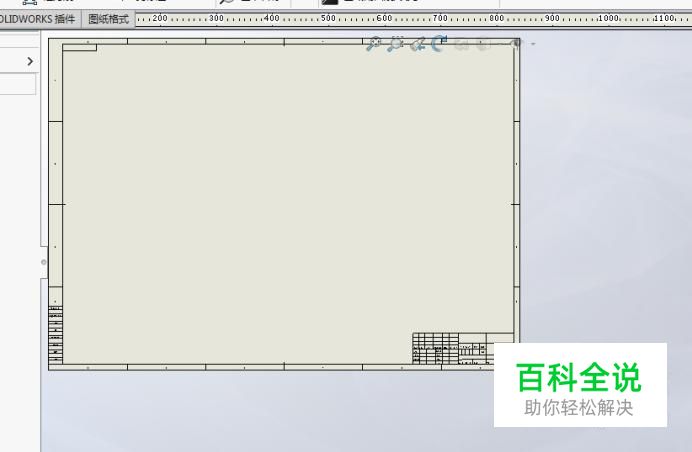

进入到工程图页面,点击图纸并右击选这“编辑图纸格式”命令;
- 05

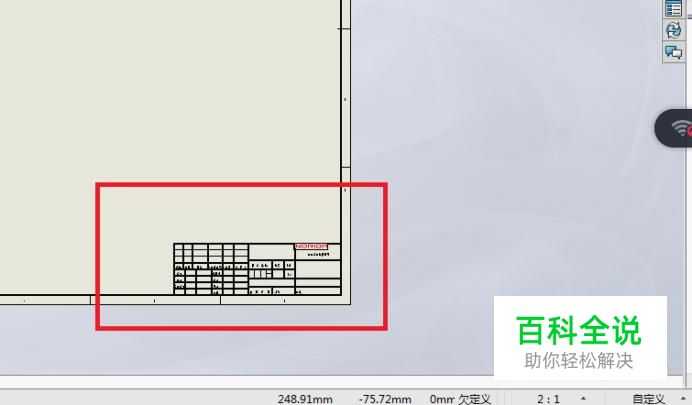

在进入到编辑图纸格式状态后,把你的公司名称、公司loge等放到工程图中去,之后选择退出编辑图纸格式状态;
- 06
在完成以上步骤之后,可以说就已经完成了很重要的一部分;
- 07

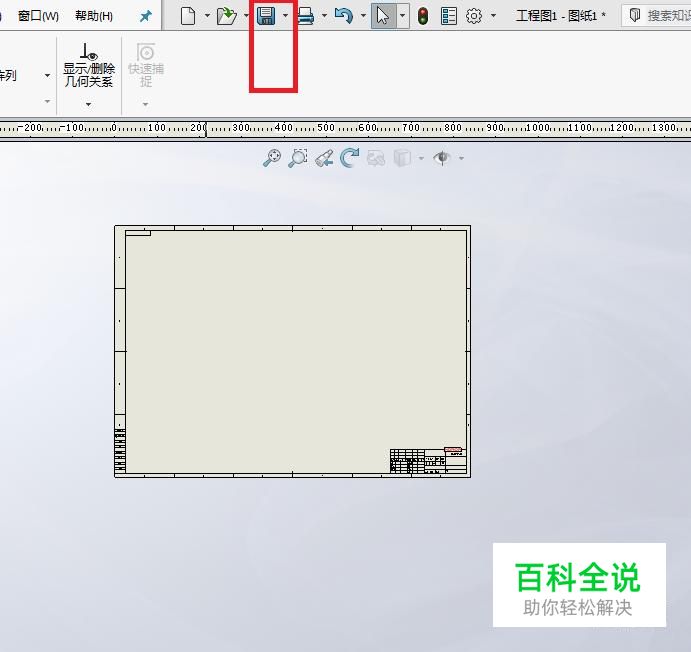

接下来如下图所示,在工具栏中找到保存的按钮,点击更多选择另存为;
- 08

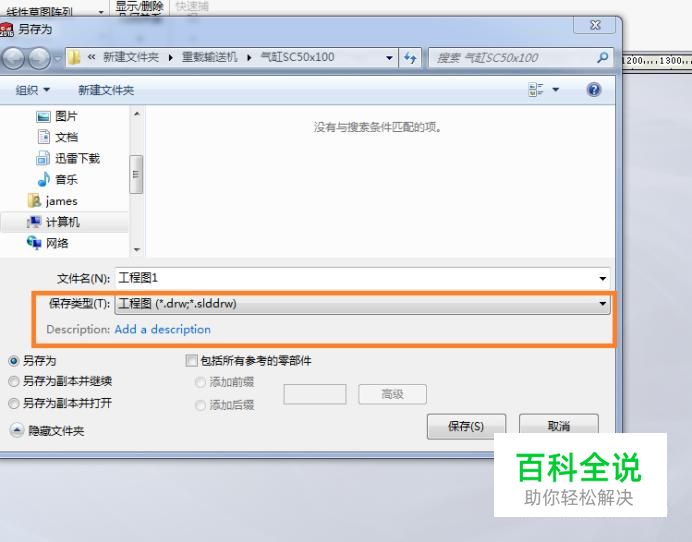

进入到另存为的命令框后,打开更多类型找到工程图模板一项,点击确定并保存;
- 09
再次打开新建命令后就会出现新建的工程图模板;
