在Sketchup/草图大师如何镜像?

在CAD或者草图大师中我们经常使用镜像工具,CAD大家都知道按键盘上的快捷键MI操作实现镜像,但是在草图大师要怎么实现镜像呢?很多新手可能会不知道要怎么操作,今天我们就来学习一下。

操作方法

  • 01

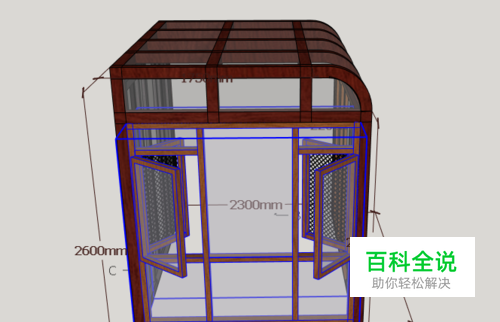

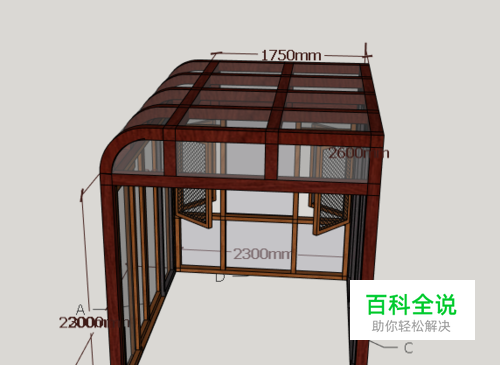

    打开草图大师,绘制好需要镜像的图形,如图我要将D面的图形,镜像移到B面。是这两边的玻璃扇都朝室外开, 纱扇朝室内开。

  • 02

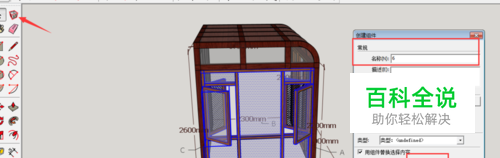

    选中需要镜像的对象进行组件,组件时给他输入一个与该页面其他组件不重复的名称。输入之后点击创建得到镜像对象的组件。

  • 03

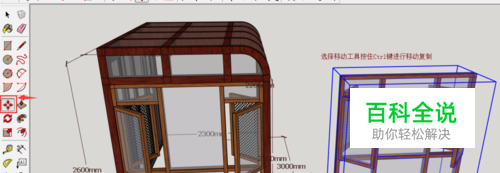

    选中组件之后的镜像对象,点击移动工具同时按住键盘上Ctrl键,移动组件,对镜像对象进行移动复制一份。

  • 04

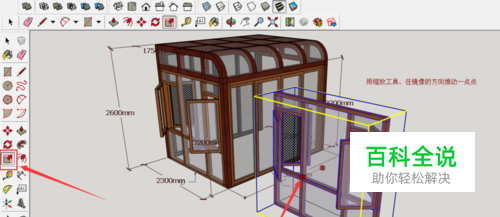

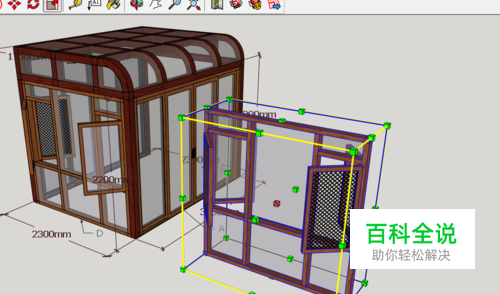

    选中复制好的镜像组件,点击缩放工具,在该组件上的中心点位置往需要镜像的方向移动一点点 ,在右下角的缩放比例框中输入-1,得到镜像之后的组件。

  • 05

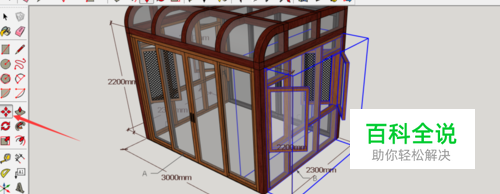

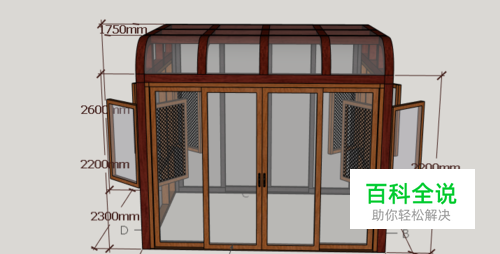

    选中镜像之后的组件,利用移动工具,将该组件移动的D的对面B面,如图这两面的窗就是我们想要的镜像效果。
