Pro/e如何造立体五角星？【百科全说】

立体五角星想必大家都不陌生，
学过三维建模的想必对Pro/e也不陌生，
那么，
Pro/e造立体五角星呢？
都会吗？
不会的可以继续往下翻。

操作方法

01

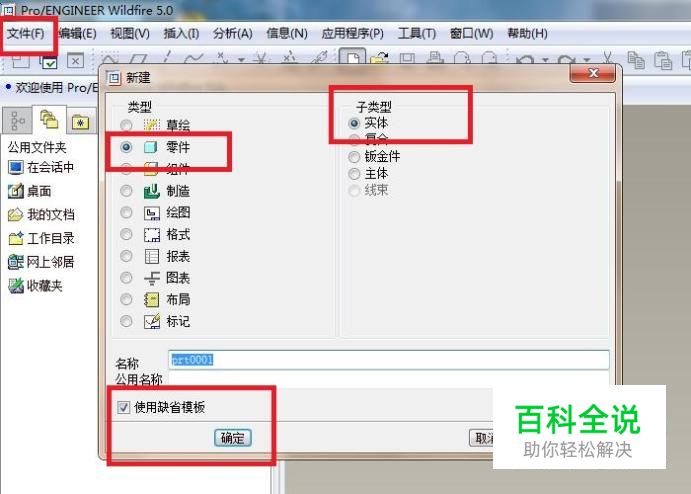

如下图所示，首先点击标题栏中的“文件”，然后在其弹出的下拉菜单中点击“新建”，之后在弹出的“新建”对话框中：类型选择零件，子类型选择实体，为了省事，可以勾选“使用缺省模板”，最后点击“确定”，至此，完成了一个空白文件的创建。
02

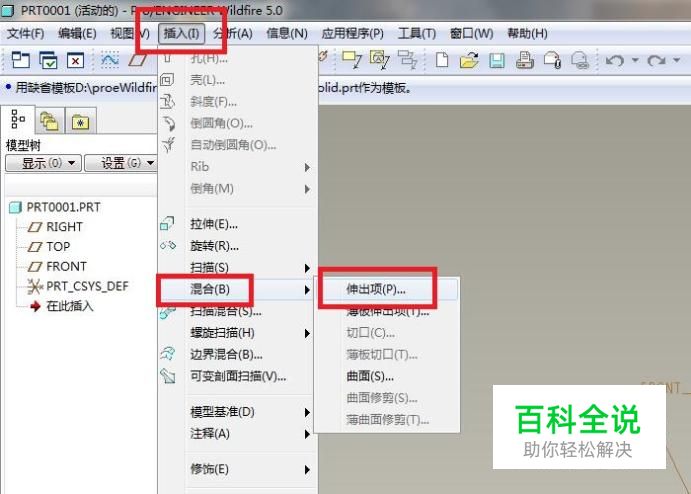

如下图所示，进入到三维建模状态，首先点击标题栏中的“插入”，然后在其展开的下拉菜单中点击“混合”，再在“混合”展开的下拉菜单中点击“伸出项”。
03

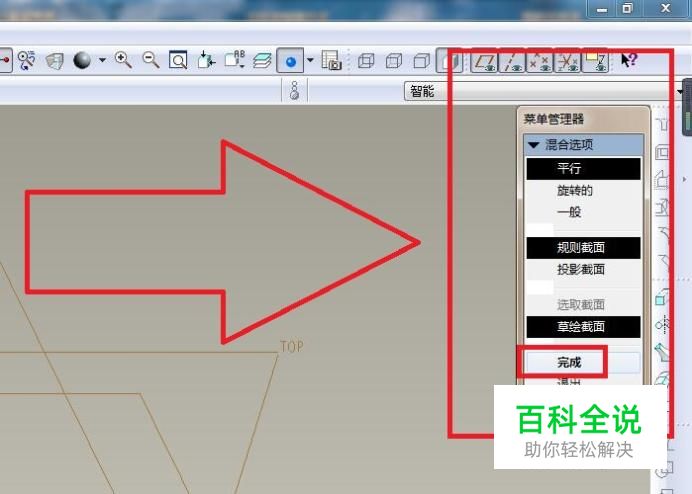

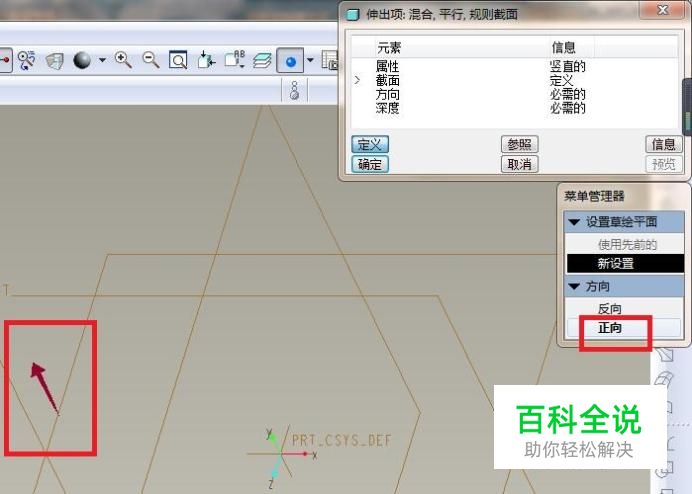

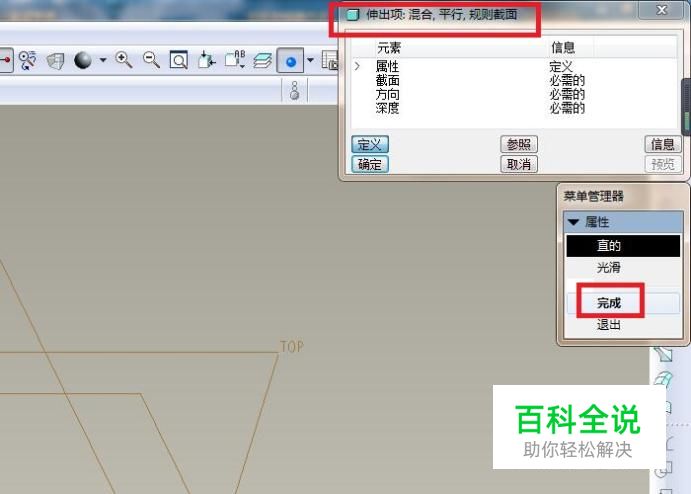

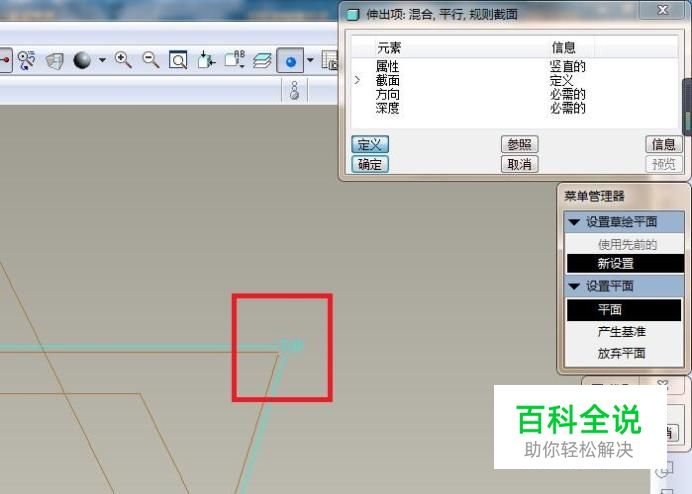

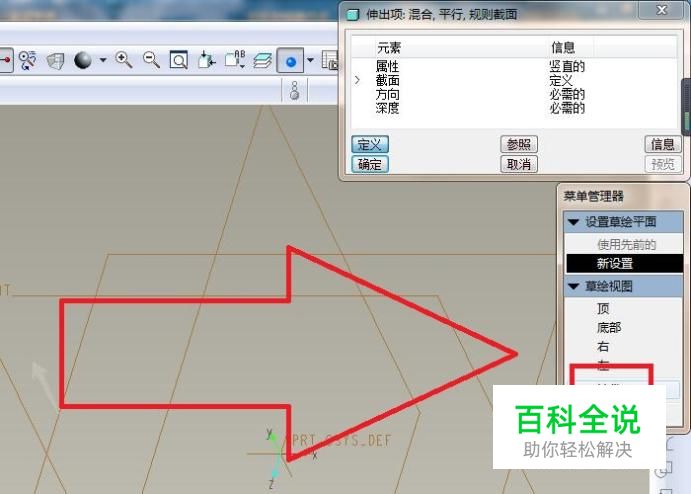

如下第一幅图所示，软件的右边出现了一个“菜单管理器”，看着信息可以点击“完成”；然后出现如下第二幅图所示，出现了“伸出项：混合，平行，规则截面”对话框，菜单管理器也发生了变化，属性默认是直的，我们点击“完成”；然后出现如下第三幅图所示，我们选择“TOP面”；再然后出现如下第四幅图所示，我们选择“正向”，最后出现如下第五副图所示，我们选择“缺省”。完成以上菜单管理器的设置，我们将进入到草绘状态。
04

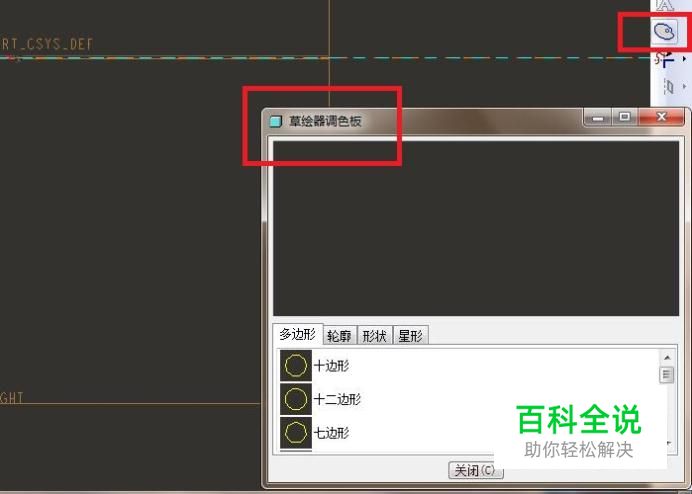

如下图所示，点击右边工具箱中的“草绘器调色板”图标，然后出现一个“草绘器调色板”对话框。
05

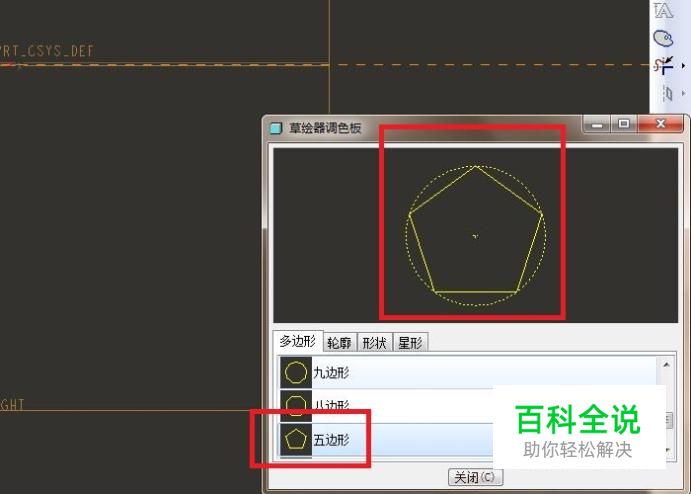

如下图所示，在对话框中找到五边形，然后用鼠标左键双击它。
06

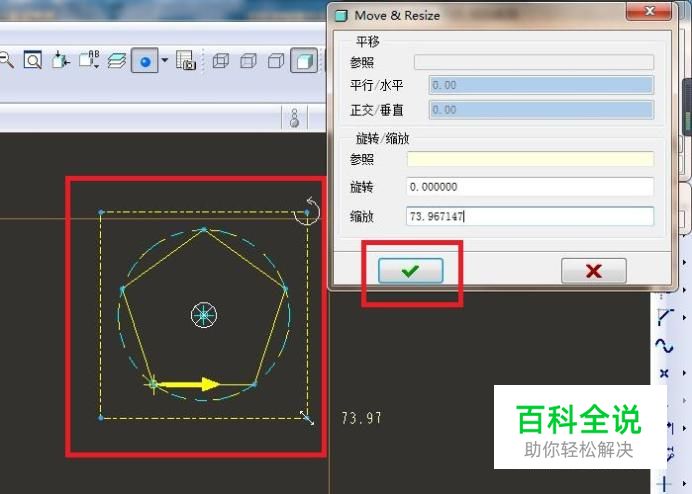

如下图所示，在草绘区域空白处单击鼠标左键，草绘区域就出现一个正五边形，同时右上角会出现一个对话框，对话框中我们只要点√就可以了。
07

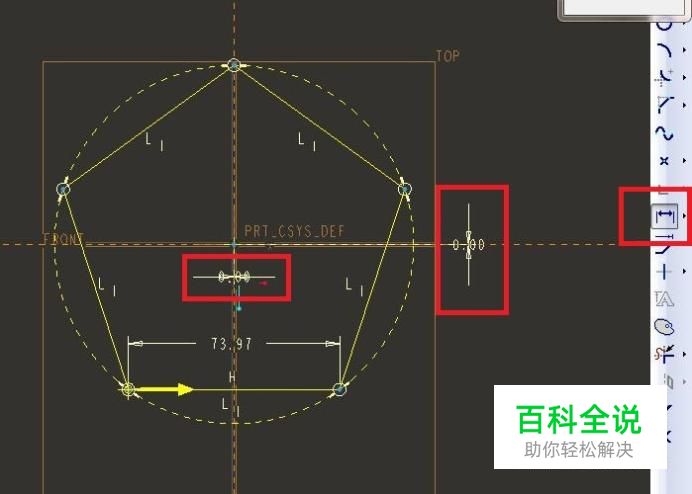

如下图所示，点击右边工具箱中的“标注”图标，将正五边形的中心点通过标注约束到坐标原点上。
08

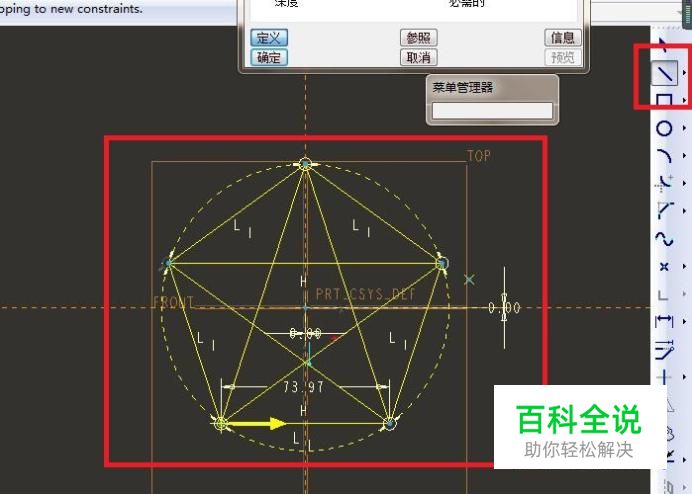

如下图所示，点击工具箱右边的“直线”图标，将正五边形按照下图所示进行两两连接。
09

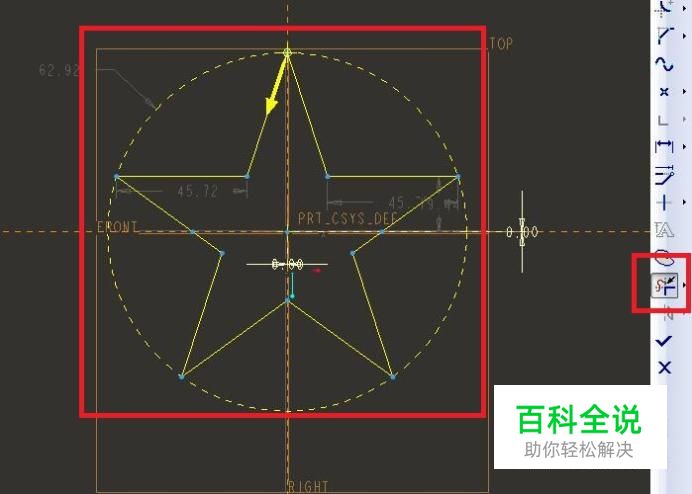

如下图所示，点击右边工具箱中的“裁剪”图标，将图形裁剪成下图中所示的五角星形。
10

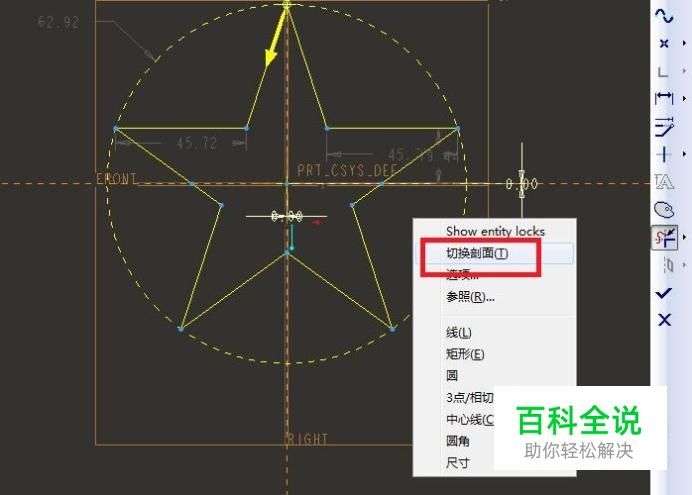

如下图所示，在草绘空白区域长按鼠标右键至出现下拉菜单为止，在出现的下拉菜单中点击“切换剖面”。
11

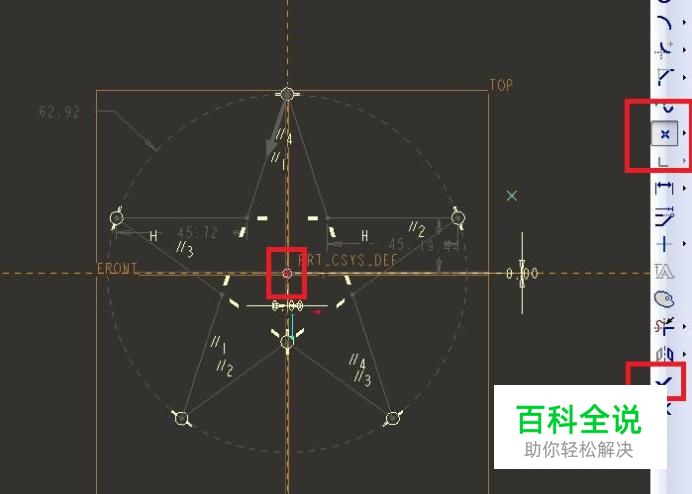

如下图所示，成功的切换了剖面，可以看到五角星的线段都变暗了，然后点击右边工具箱中的“点”图标，在草绘区域坐标原点创建一个“点”，最后点击右边工具箱最下方的√。

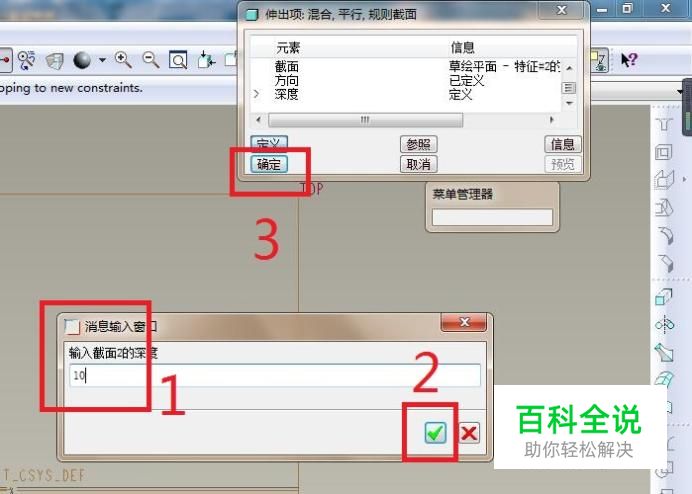

12

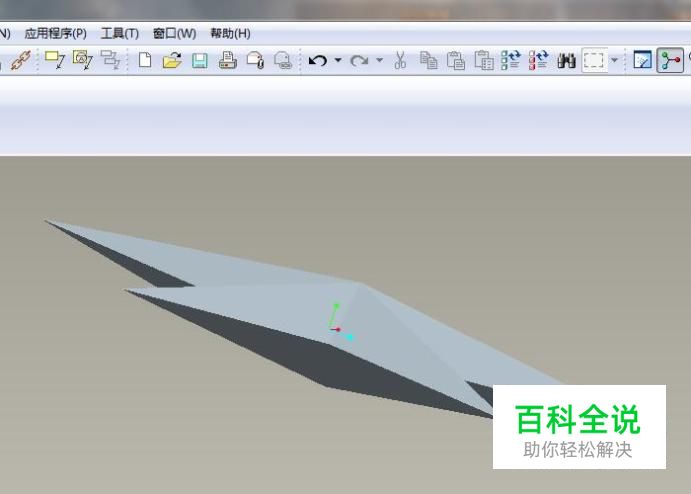

如下图所示，出现一个“信息输入窗口”，这要求我们输入截面2的深度，笔者输入了10（见1号红色框选），然后点击2号红色框选中的√，之后点击“伸出项：混合，平行，规则截面”对话框左下角的“确定”（也就是3号红色框选）。至此，立体五角星的半边实体就造好了。
13

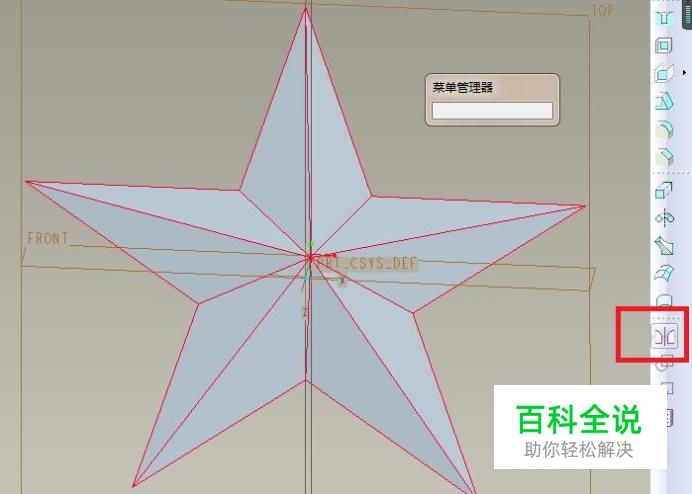

如下图所示，选中实体，点击右边工具箱中的“镜像”图标。
14

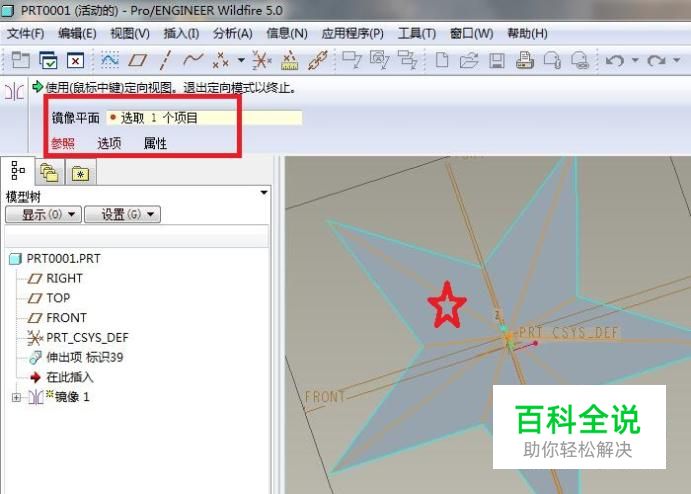

如下图所示，见软件左上角的信息提示部分，要求我们选择“镜像平面”，看红色五角星所在的那个发光的平面，那就是我们选择的平面。
15

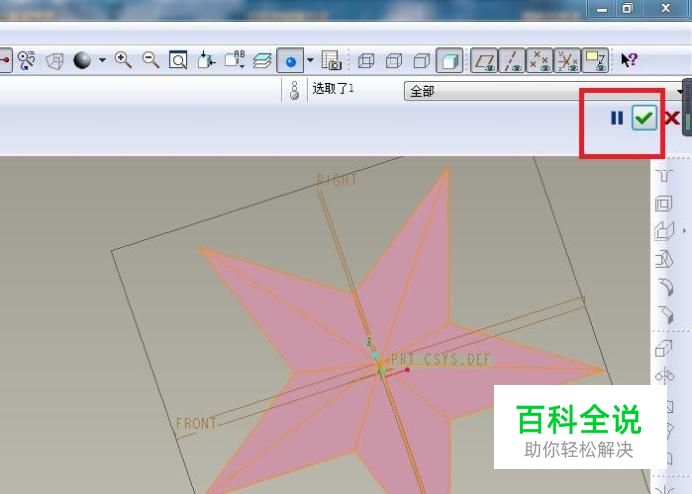

如下图所示，红色平面意味着我们选择成功，然后将目光转移到软件的右上角，那里有个√等着我们去打。
16

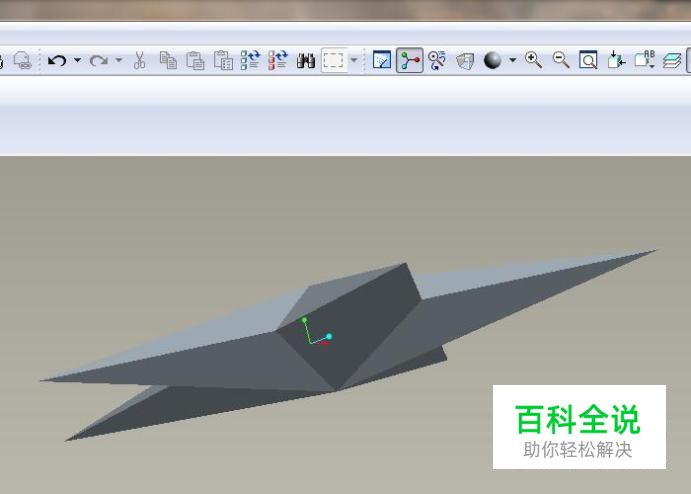

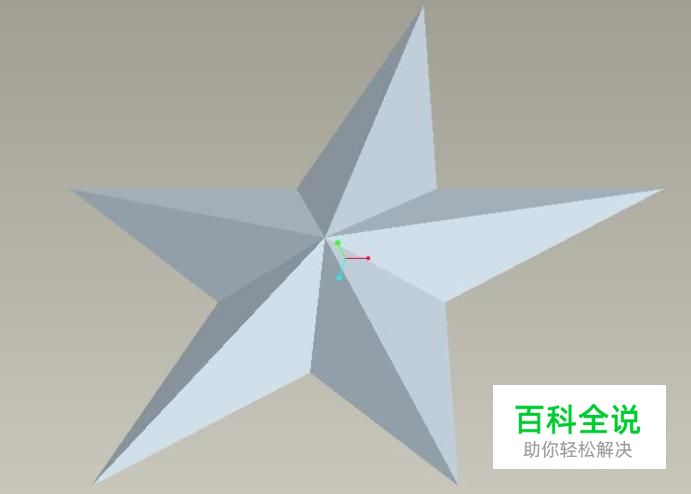

如下图所示，一个立体的五角星就创建成功了，虽然不是红色的，但是我们可以给它上色，这里笔者偷个懒，就不上色了，有兴趣的你们可以自己去试试。
