如何使用PowerDesign进行数据库建模

我们设计数据库之前一般都会使用PowerDesign进行建模，那么如何操作呢？下面小编给大家演示分享一下。

操作方法

  • 01

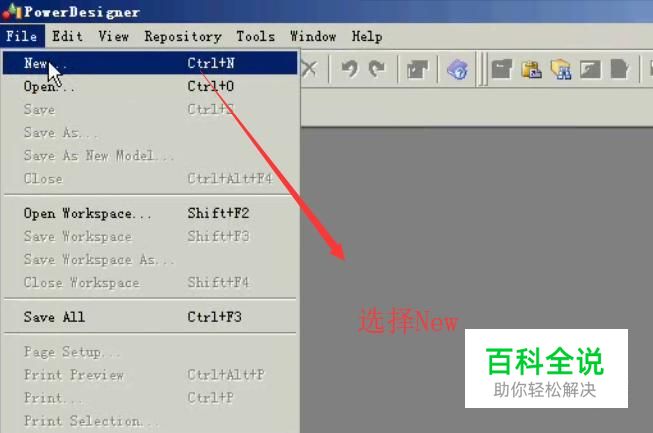

    首先打开PowerDesign软件，点击顶部的File菜单，选择下拉菜单的New选项，如下图所示

  • 02

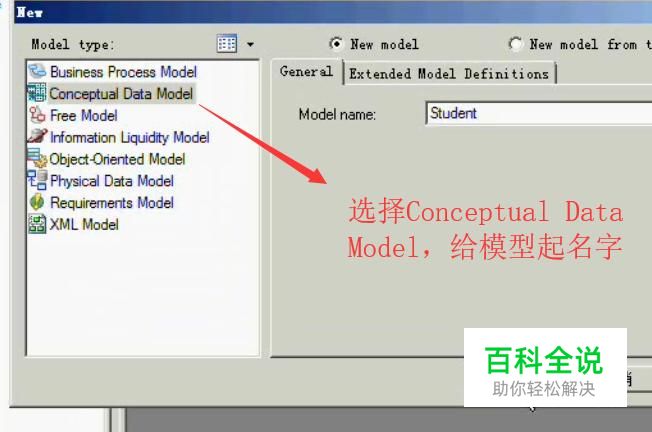

    接下来在弹出的New界面中选择Conceptual Data Model选项，接着给模型起名字，如下图所示

  • 03

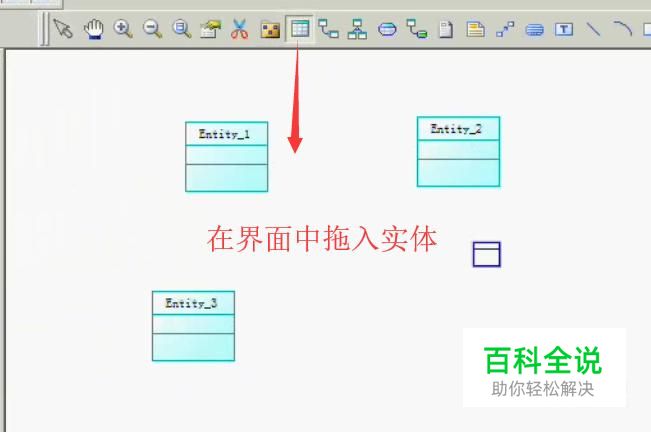

    然后进入工作区以后我们拖动顶部的实体图标，建立几个实体，如下图所示

  • 04

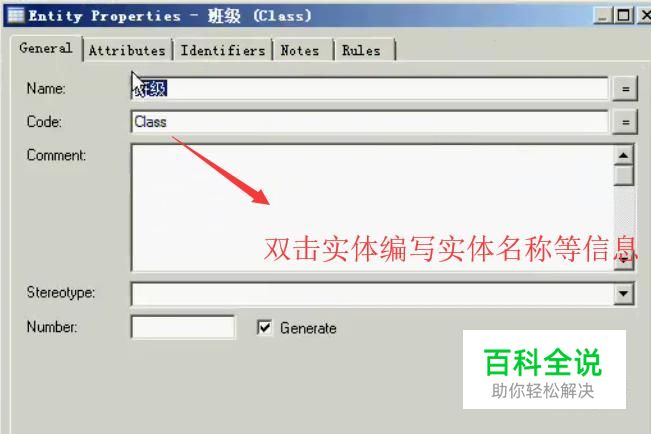

    接下来双击实体，在弹出的实体内容编辑界面中首先给实体填写名称等信息，如下图所示

  • 05

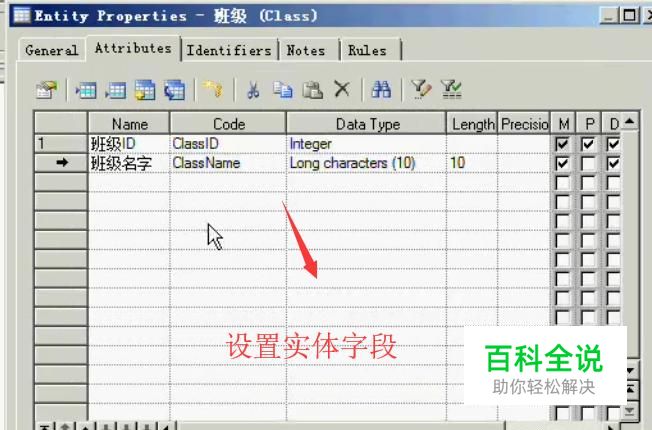

    然后切换到Attribute选项，在这个界面设置实体所拥有的属性字段，如下图所示

  • 06

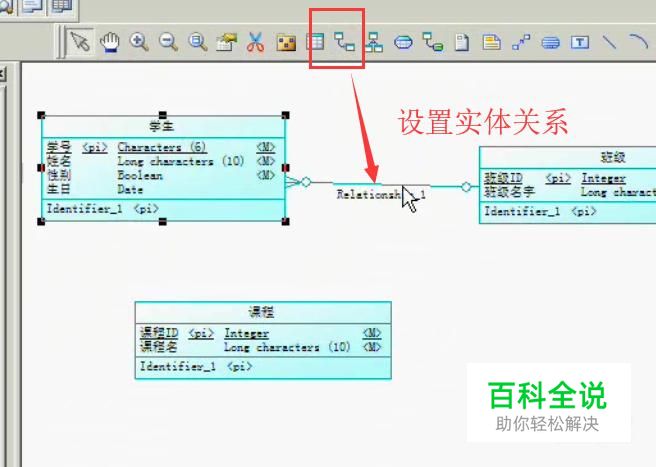

    接下来设置完实体，我们在拖动关系图标给实体添加关系，如下图所示

  • 07

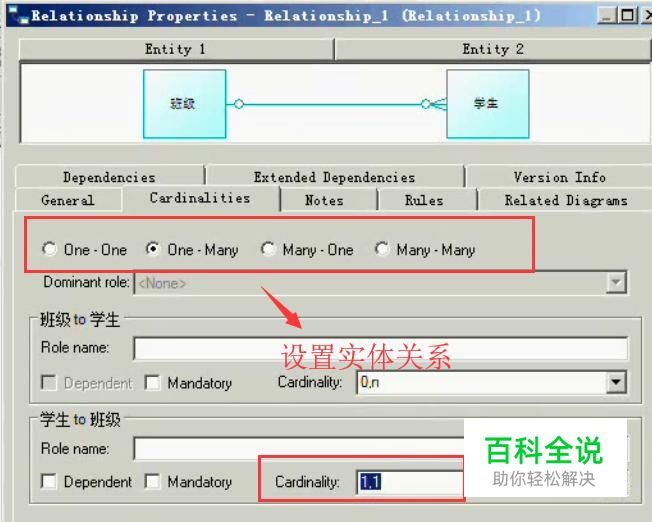

    然后双击关系线，在关系界面中设置实体之间的关系类型，主要有一对多，一对一，多对多，如下图所示

  • 08

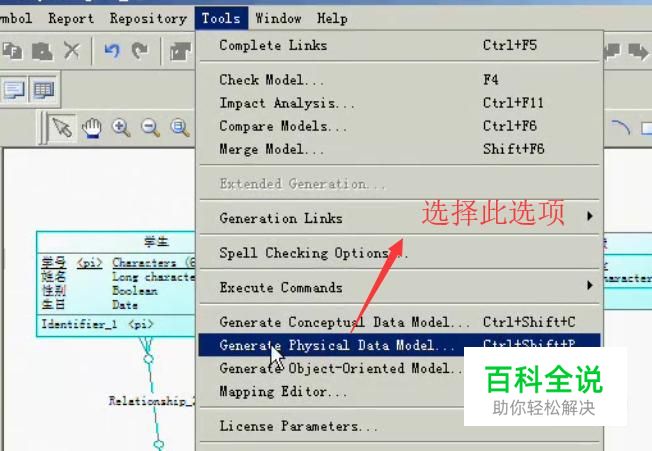

    接下来我们点击顶部的Tools菜单，选择下拉菜单中的Generate Physical Data Model选项，如下图所示

  • 09

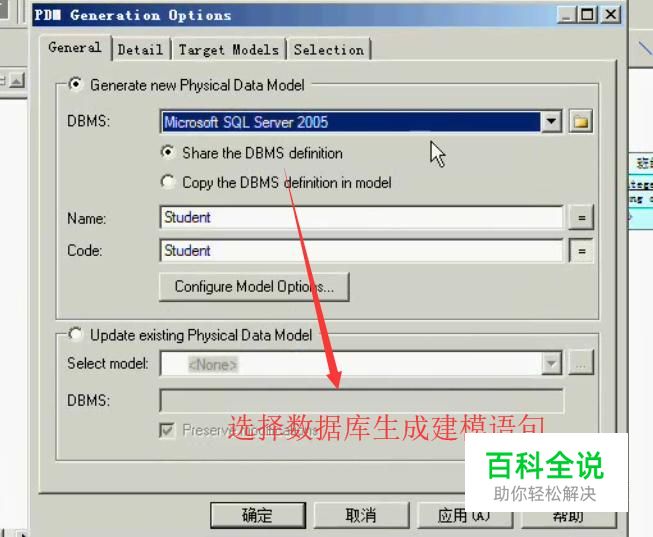

    最后在弹出的界面中选择要建模的数据库版本，然后就可以生成建模语言了，如下图所示
