Abaqus如何通过旋转建立实体part?
Abaqus是功能强大的有限元模拟软件,模拟计算的第一步就是建立一个实体part,那么如何通过旋转的方法来建立一个实体part呢?
操作方法
- 01

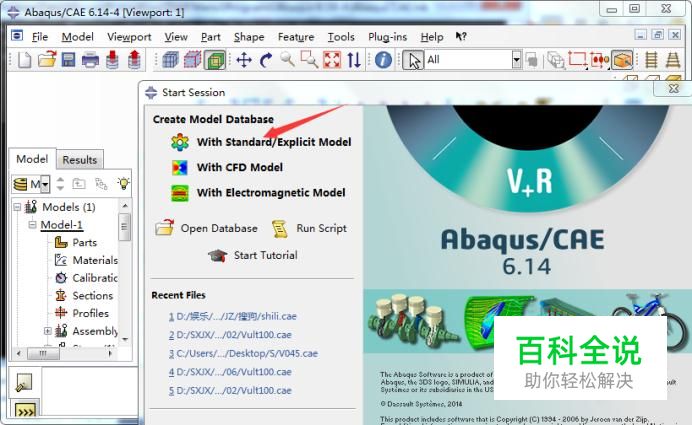

打开Abaqus 6-14建立一个新的模型。
- 02

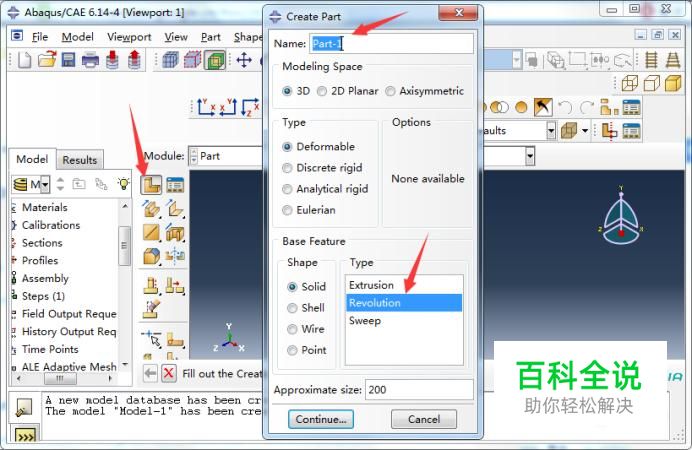

点击part界面下的create part 快捷图标如图所示,在弹出的框中给part命名,type选择revolution即通过旋转的方式来建立part。
- 03

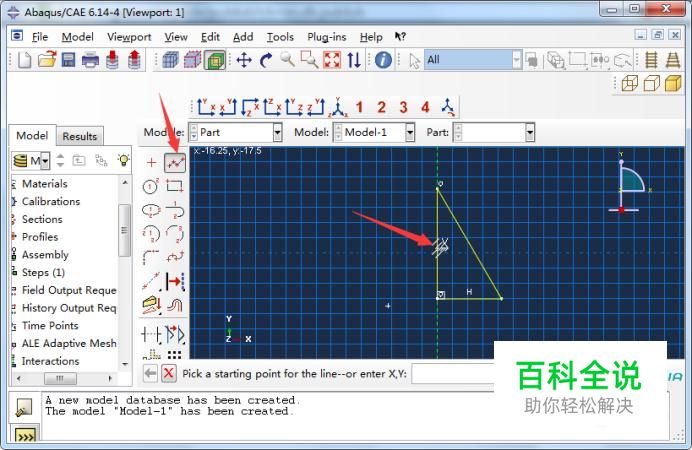

进入草图界面,使用快捷图标绘制旋转面的形状。
- 04

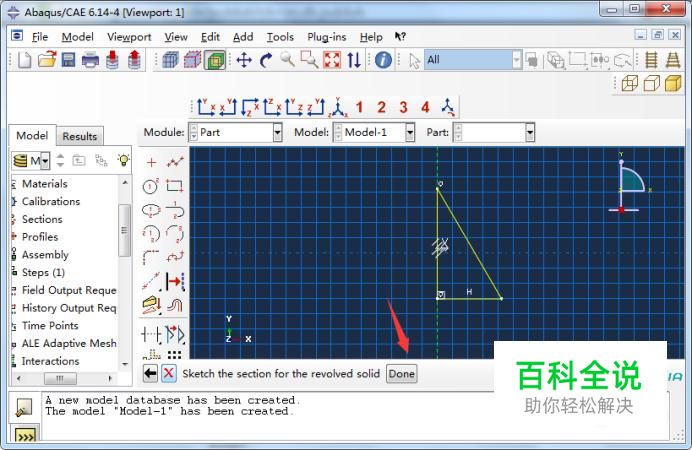

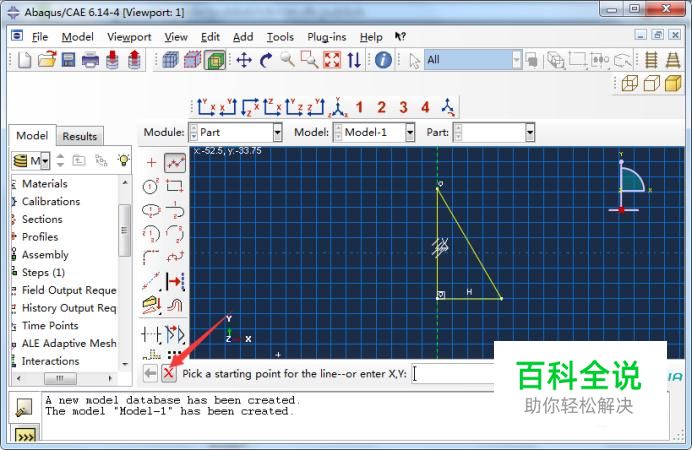

点击下方的红×,然后点击出现的Done,退出草图界面。
- 05

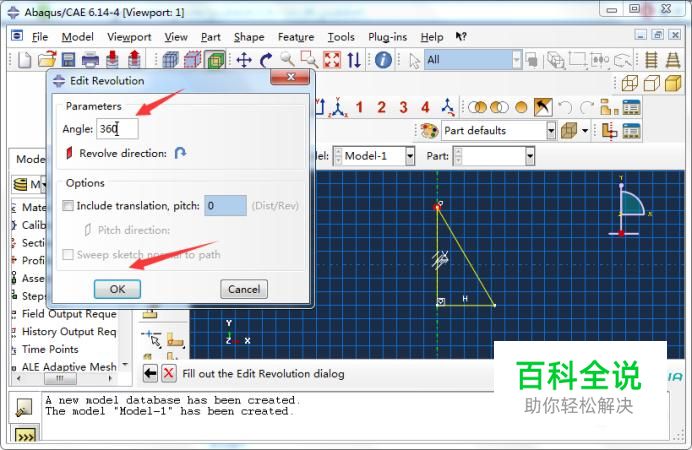

退出草图界面之后会弹出生成part菜单框,选择旋转角度以及方向如图所示。
- 06

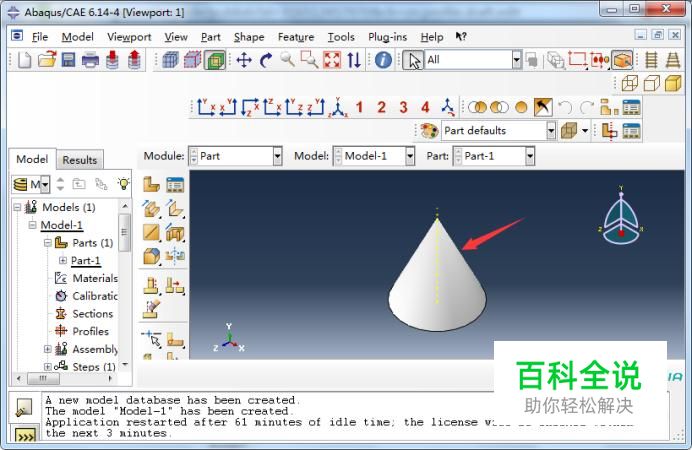

点击OK,生成旋转图形,如图所示。
- 07

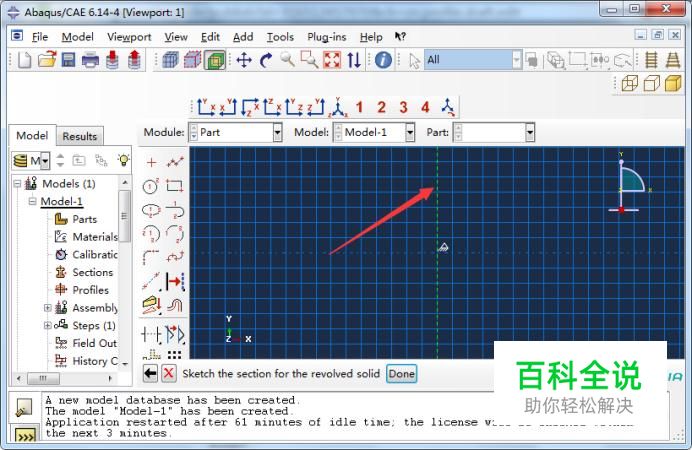

用旋转方法来生成实体part时要注意旋转轴的规定,图示位置即为旋转轴。
