SY5800的替代型号-茂捷M8900

M8900完全替代SY5800,在参数上甚至更加优势,在板子整体上也很不错的表现。
M8900是一款原边反馈、带单级有源PFC高精度的LED恒流控制芯片,M8900集成了单级有源PFC线路,可实现较高的功率因素和很低的总谐波失真,芯片可以进入准谐振模式,从而实现较高的效率和降低的开关损耗。M8900内置了多重保护功能来保证系统的可靠性,包含LED开路保护、芯片过压保护和UVLO欠压保护、LED短路保护、逐周期限流等。

操作方法

  • 01

    特点: ■原边反馈省去光耦和TL431等器件 ■单级有源功率因素校正PF>0.9 ■高精度的LED恒流输出 ■超低启动电流10uA(TPY) ■谷开关技术、较低MOS管的开关损耗 ■LED短路和LED开路保护 ■优异的线电压调整率和负载调整率 ■采用SOP8封装

  • 02

    应用: ■LED筒灯、射灯 ■LED平板灯、天花灯 ■LED T8灯管、T5灯管 ■LED PAR30、PAR38灯

  • 03

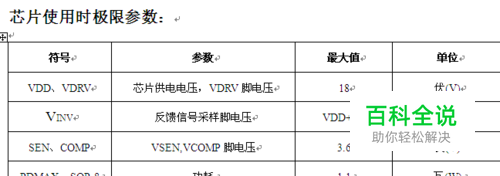

    VDD引脚使用注意事项: VDD为IC供电脚。当IC初始启动时需要原边高压侧供电,启动后为辅助绕组供电。初始启动时,因为原边高压侧供电,故调整启动电阻值,可以改变启动时间;如果在低压情况下启动不了,也可以减小启动电阻得以改善。启动后辅助绕组供电建议设置辅助绕组为11V来供电。不宜太高,建议低于12V。若采用11V,则辅助绕组匝数Naux= Ns*11/(Vout+VDF),VDF为输出二极管压降,Ns为副边匝数。

  • 04

    COMP脚使用注意事项: COMP脚为补偿脚,此脚对地接法如下图4所示: COMP脚对GND所接的补偿值的大小对IC工作较为重要。在高压220VAC或者更高时,需要PF>0.9时,增大C6的容值1uF~2.2uF,即可。(如果M8900实际测试的时候,PF值在0.8以下的,大都是变压器或者其它设计问题,改变这个电容是改善不了的),PCB布板的时候,如果有空间足够的话,可以把C加上,大概在100pF~0.1uF,该电容可起到滤除高频噪声的作用。
