SolidWorks如何通过图片生成草图?
该给大家分享一篇SolidWorks通过图片生成草图的教程。
操作方法
- 01
首先准备一张要生成草图的图片,这里以变形金刚图片为例,介绍从图片生成草图的方法。
- 02

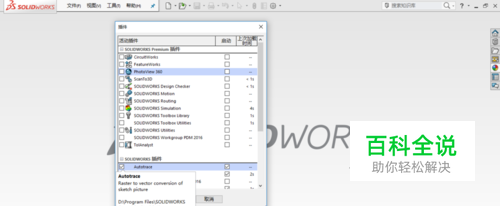

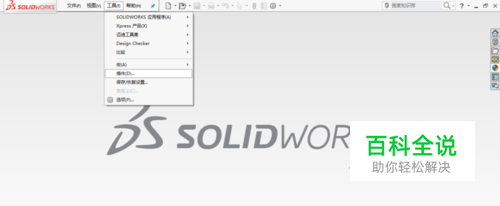

打开SolidWorks,选择“工具—插件”命令,并激活“Autotrace”插件。
- 03

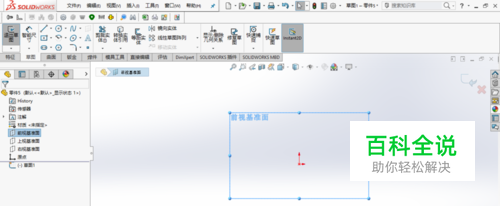

新建一个零件模型,选择前视基准面绘制草图。
- 04

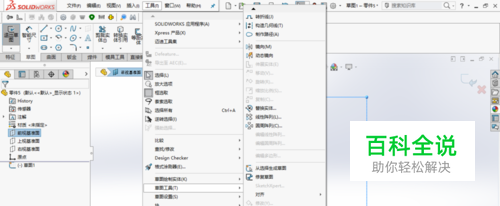

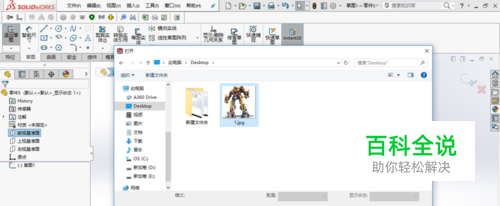

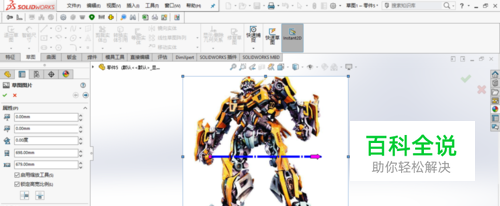

单击“工具—草图工具—草图图片”命令,并选择变形金刚图片打开。
- 05

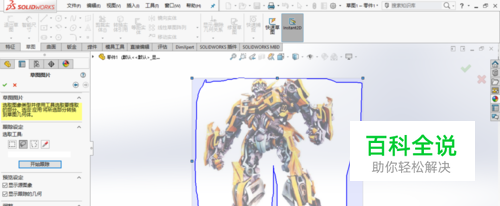

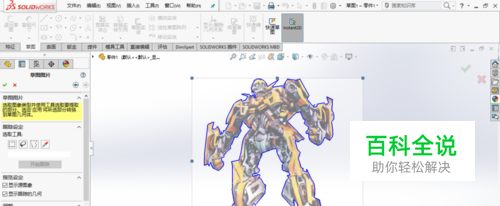

单击下一步,并设置跟踪: 单击“用来选取手画线区域”,大致勾选轮廓,如图所示。 单击“开始跟踪”,系统自动跟踪出细致轮廓。
- 06

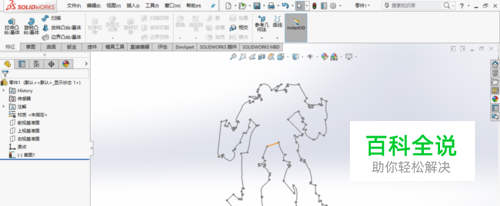

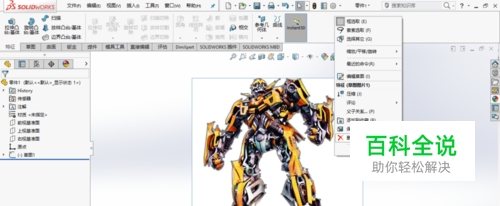

单击确定,关闭“草图图片”对话框。右击图片,将图片删除。
- 07

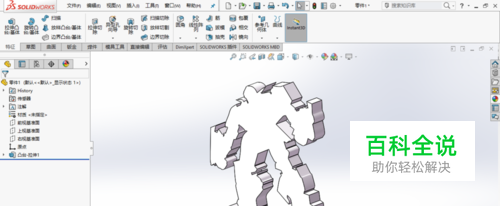

单击拉伸凸台/基体特征,选择草图,设置拉伸深度100 mm。 至此,完成从图片生成草图,单击保存,保存模型。
