3ds Max旋转楼梯模型制作

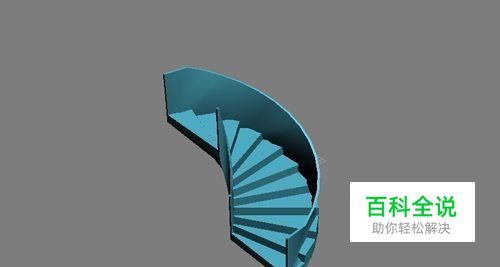

本实例通过制作旋转楼梯，来学习【Bend】（弯曲）命令的使用，首先用【Line】（线）命令绘制楼梯的截面，用（线段）层级下的【Divide】（拆分）命令添加顶点，执行【Extrude】（挤出）命令后生成楼梯，使用【Bend】（弯曲）命令生成旋转楼梯。选择楼梯的效果如图。
操作方法
- 01
单击工具栏中的（捕捉）按钮，将鼠标光标放在上面，单击鼠标右键，弹出【Grid and Snap Settings】（栅格和捕捉设置）对话框，勾选【Grid Points】(栅格点）复选框。
- 02
将前视图最大化显示，快捷键Alt+W。
- 03

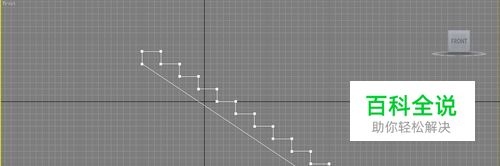

单击（创建）/(线形）/【Line】（线）按钮，在前视图中绘制下图图形，控制踏步的宽度和高度分别为水平三个栅格和垂直两个栅格。
- 04

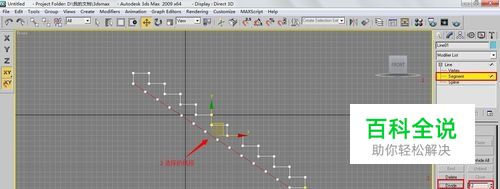

按下2键，进入（线段）层级，在前视图中选择下面的线段，然后在【Divide】（拆分）右侧的数值框中输入12，在单击【Divide】（拆分）按钮，此时选择的线段添加了12个顶点，如图。
- 05

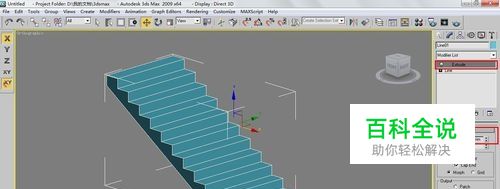

为绘制的线形添加【Extrude】（挤出）命令，数量设置为180，效果如下图所示。
- 06

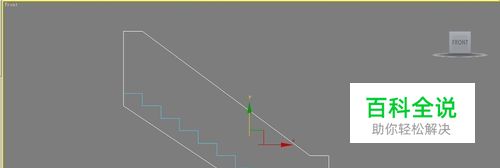

用同样的的方法在前视图中绘制出楼梯挡板的截面，如下图所示。
- 07

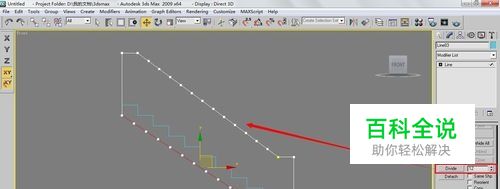

为绘制的楼梯挡板增加顶点，效果入下图所示。
- 08

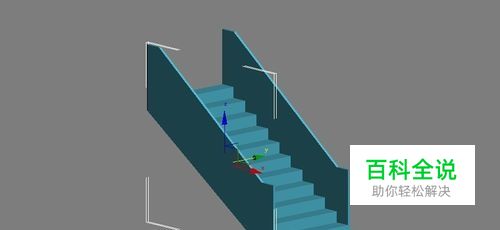

在修改命令面板中执行【Extrude】（挤出）命令，数量设置为5。在顶视图中沿Y轴往下复制一个，用对齐命令进行对齐，效果如下图所示。
- 09

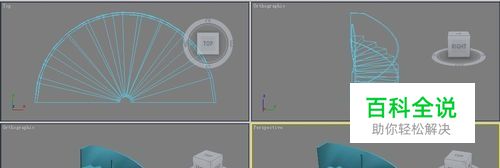

选择所有造型，在修改器列表中执行【Bend】（弯曲）命令，将【Direction】（角度）设置为180，选择X选项。其效果如下图。
