Altium Designer如何导入Cadence 原理图文件

有时,在工作需要的时候,我们需要将cadence原理图文件转化为Altium Designer原理图文件,那么我们怎么转化呢?下面我为大家带来Altium Designer如何导入Cadence 原理图文件,即转化为Altium Designer原理图文件,供大家学习参考。

操作方法

  • 01

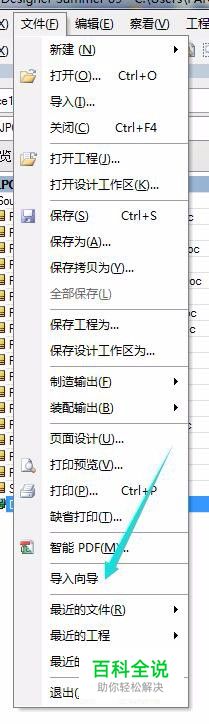

    首先,我们需要打开Altium Designer,然后选择Altium Designer菜单栏中的文件、导入向导,如图所示:

  • 02

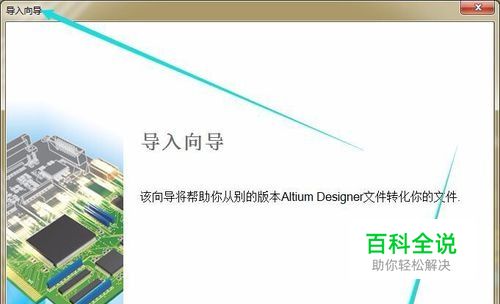

    然后将会弹出一个对话框,选择下一步即可,如图所示:

  • 03

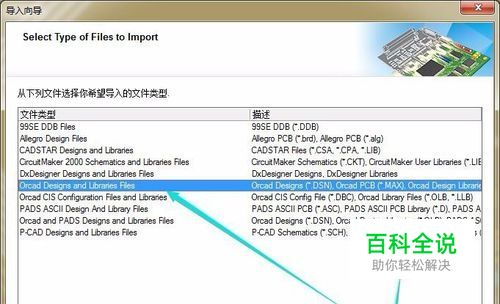

    在第二步操作后,将会弹出来一个对话框,让我们选择需要转化文件的类型,这里我们需要转化的为cadence文件,所以选择orcad designs and libraries files类型,如图所示:

  • 04

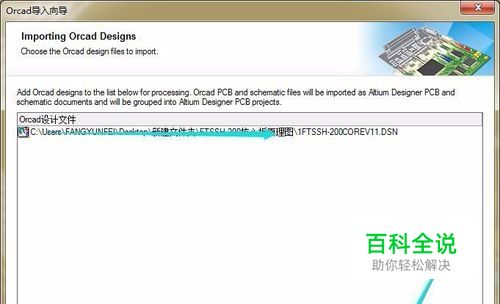

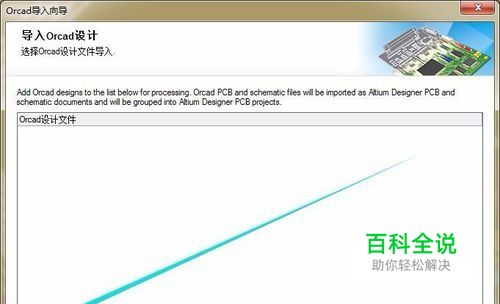

    选择好需要转化的文件类型后,我们需要添加文件,选择我们需要转化的文件,如图所示:

  • 05

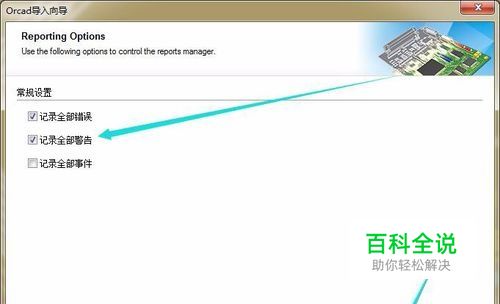

    完成第四步后,我们点击下一步,将会出现reporting options 选项,我们选择默认,如图所示:

  • 06

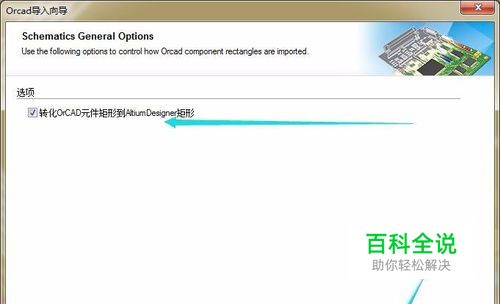

    然后将会出现一个schematics general options对话框,我们可以根据实际需要选择转化的类型,如图所示:

  • 07

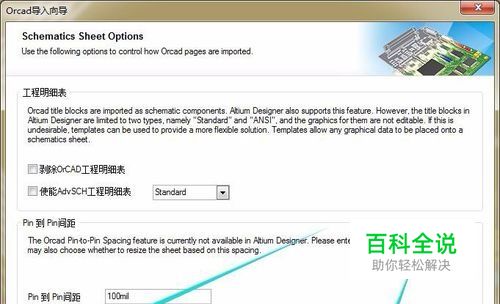

    完成第七步后将会弹出一个schematics sheet options对话框,我们也可以根据实际需要进行设置,如图所示:

  • 08

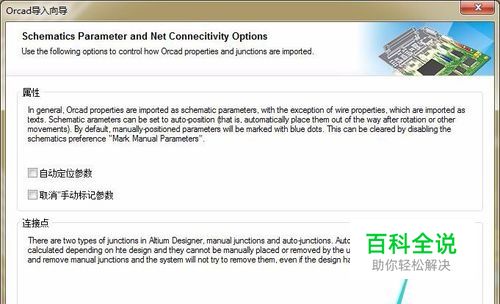

    在弹出的schematics parameter and net connecitivity options对话框,我们选择默认,如图所示:

  • 09

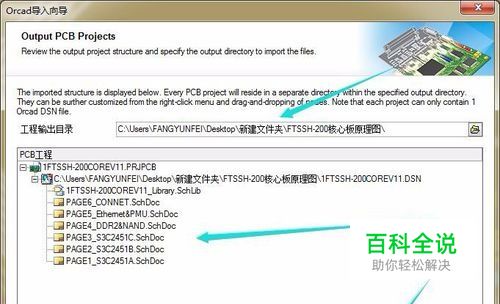

    完成第八步,将会弹出一个output PCB projects 对话框,让我们选择输出文件路径以及PCB工程的详细预览,如图所示:

  • 10

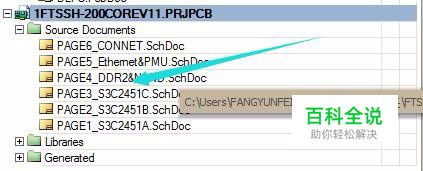

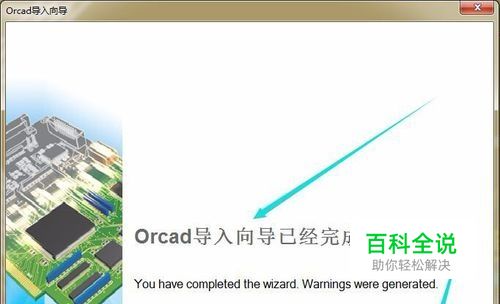

    等待一会后,转化完成,以及在Altium Designer文件栏我们将会看到转化完成的文件,如图所示:
