cad如何pe命令无法加粗多段线 cad消除z坐标

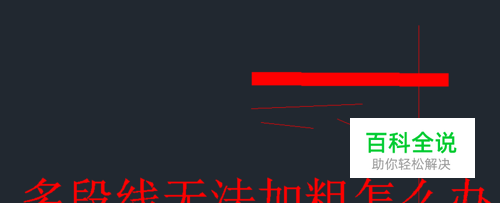

cad使用pe命令加粗，无法加粗多段线，只是感觉线段变长，特性里面显示已经加粗，是因为该多段线有z坐标的存在，导致加粗没有显示，这里只要消除z坐标即可。
操作方法
- 01
多段线加粗：如果对象是直线，会提示是否转换为多段线。 这里需要使用pe命令，如图所示，在命令栏中输入“pe”，然后点击键盘空格或者"enter"键，直接执行即可。
- 02

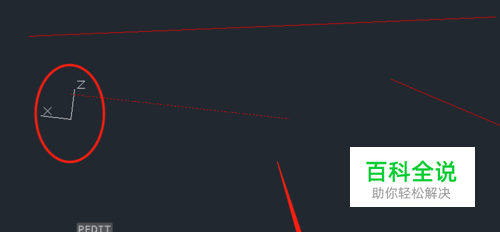

然后命令行下方即可弹出一些该命令中的具体命令，这里使用命令“w”或者直接点击图示位置，然后即可进入线宽输入中，然后输入你的线宽，执行即可改变线宽。这里需要注意的是：使用命令时，图示位置出现一个“X-Z坐标轴”说明存在z坐标。
- 03

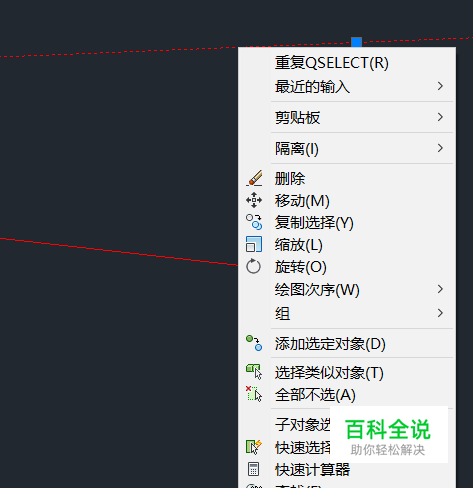

消除z坐标： 如图所示，选择任意一个图中所画线段等，然后点击鼠标右键，然后在弹出的对话框中，点击下方的“特性”，进入特性对话框。
- 04

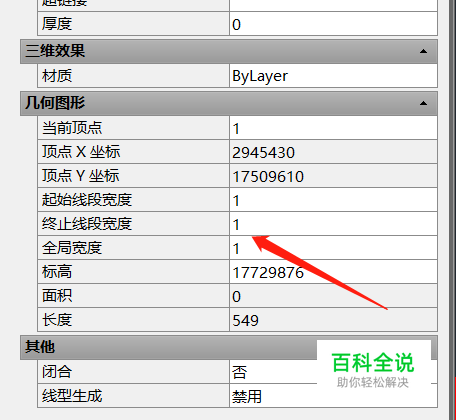

然后选择刚刚没有变粗的多段线，可以在特性中看出，多段线宽度已经改变，仅是无法显示，这里需要做的就是消除该多段线的z坐标即可。
- 05

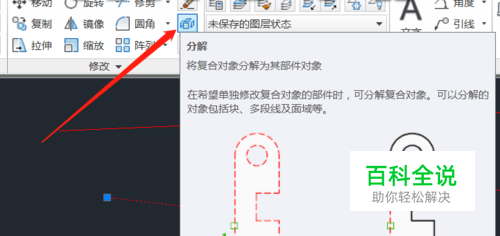

消除z坐标，可以先将多段线转换为线段。这里可以使用“分解”命令，如图所示，可以直接使用快捷方式，或者使用“X”命令，将多段线分解，即可转换为直线。
- 06

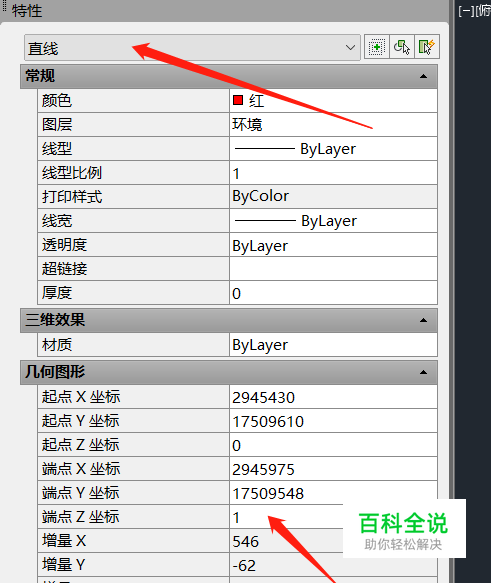

然后同样进入特性中，然后在特性选项中，可以看到z坐标确实存在一个数值，然后选中，将该选项设置为“0”即可。重新使用“pe”命令即可成功将多段线变粗。
