华硕笔记本拆机,K40AB更换主板。

笔记本一直都好好的,突然点不亮了怎么办呢?如果质保过去了,去售后需要换块主板的话一定需要500以上大洋的,那能不能自己便宜处理呢?当然了这需要自己有很强的动手能力。不管怎样,如果想自己试试的话就往下看,今天就一起学习下华硕K40AB笔记本拆机换主板的过程。

操作方法

  • 01

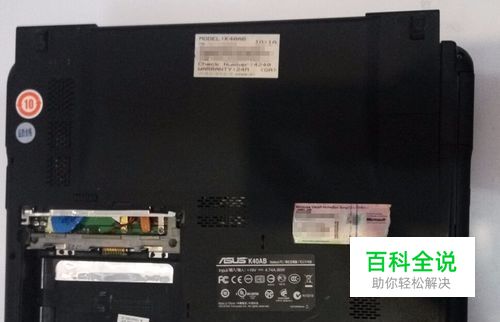

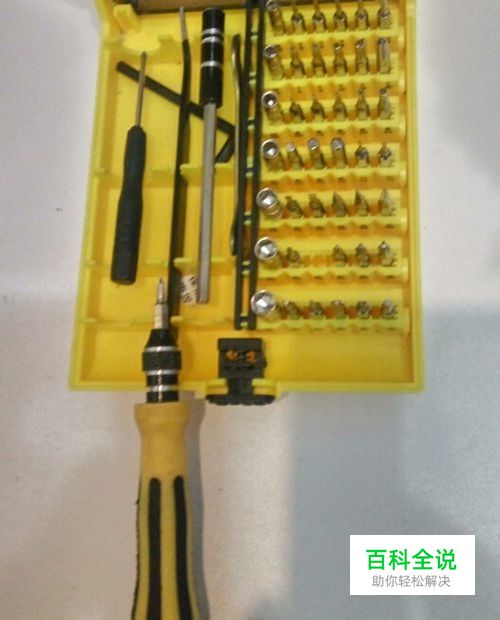

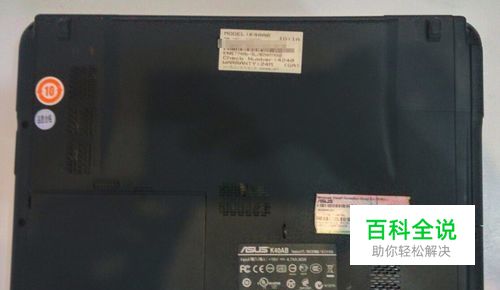

    准备好待拆机的笔记本,螺丝刀等。

  • 02

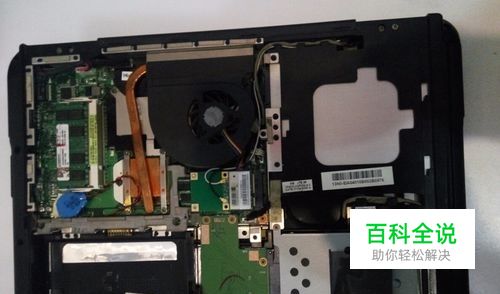

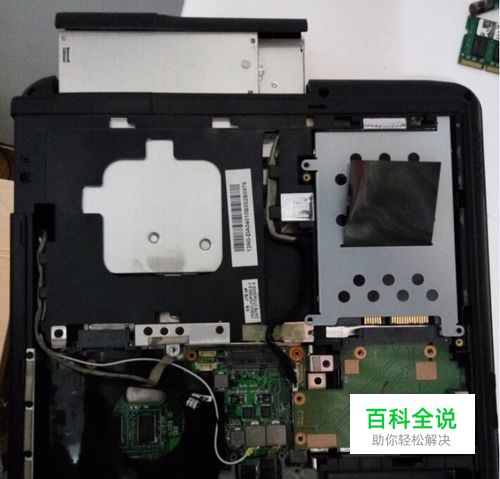

    拆后盖:取出电磁,旋出后盖四颗螺栓,向上滑出后盖。

  • 03

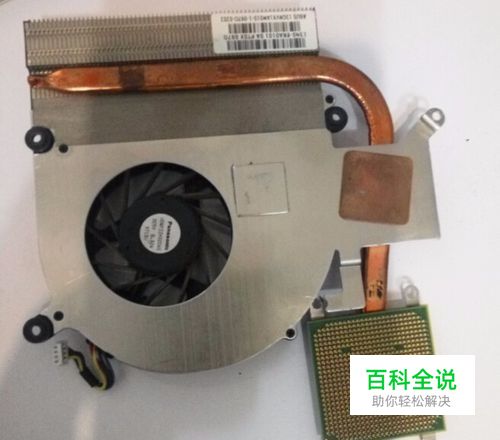

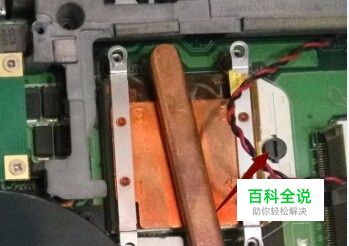

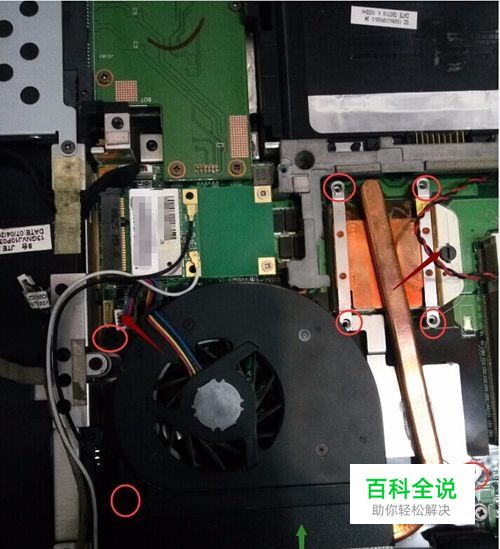

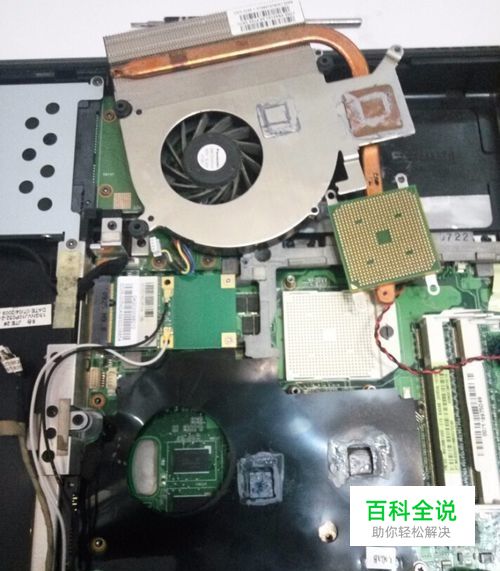

    拆散热风扇: 1、旋出风扇处四颗螺丝,然后旋出CPU处四颗螺丝(红圈标示)。 2、将CPU座锁扣(右侧红色箭头)逆时针旋转180度,解锁。 3、去除风扇与主板连接插头(左侧红色箭头) 。 4、分离CPU和散热盖板,如果不好分离,可以直接带CPU一块 取下后再分离。这是为什么我要先将CPU座锁扣解锁,因为如果 硅胶老化不好分离的话,强分离容易损伤CPU针脚。

  • 04

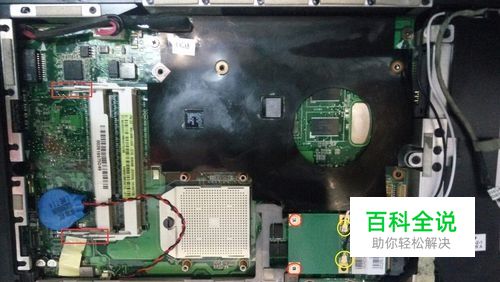

    拆下内存条;无线网卡。 无线网卡的拆解是旋开后面两颗螺丝(红圈标示),及向上取出两根连接线接头(黄圈标示)。

  • 05

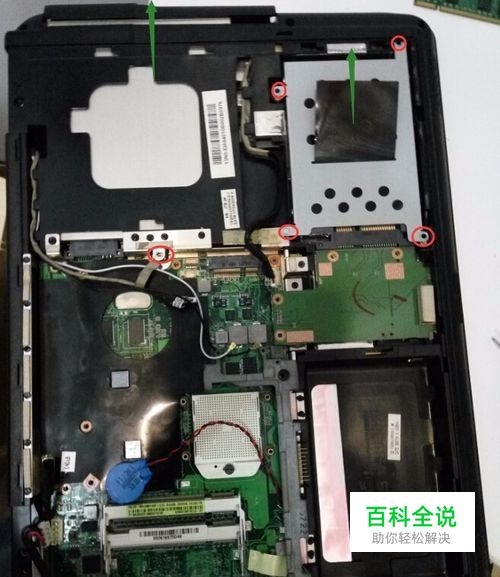

    拆光驱:旋出光驱后的螺栓(红圈标示,1颗),向绿色接头方向退出光驱。 拆硬盘:旋出后面四颗螺栓(红圈标示),向后平移硬盘(绿色接头方向),再向上提取。

  • 06

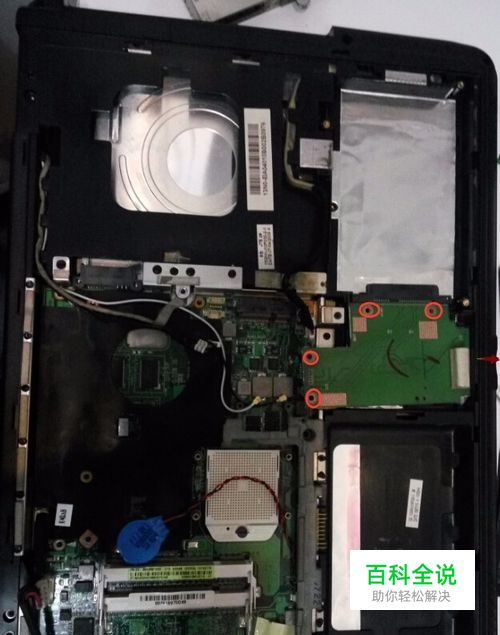

    拆读卡器芯片:取出卡槽里面的卡片(红色箭头),拆开固定螺栓(红圈处四颗螺丝),芯片后部有针脚连接,向上轻轻取出。

  • 07

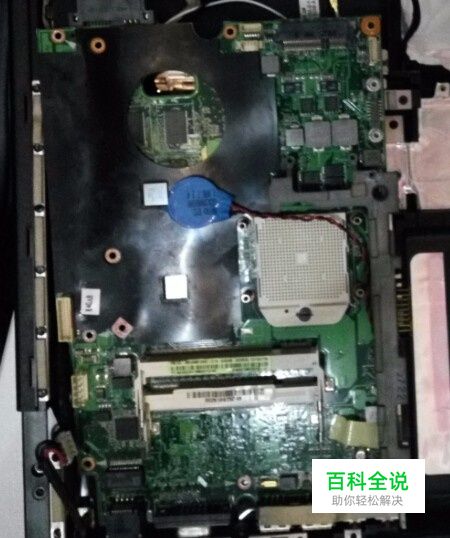

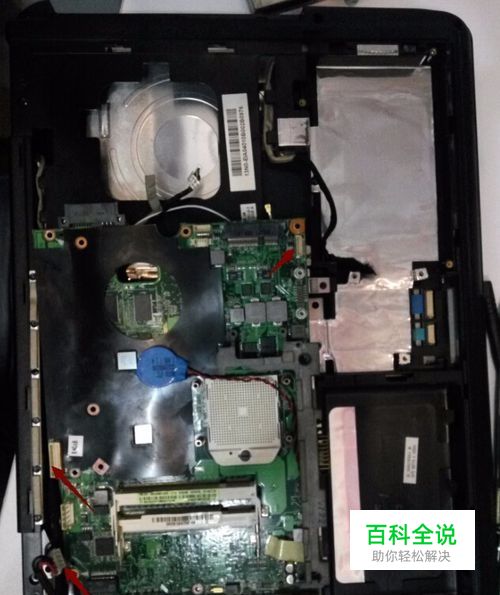

    拆除和主板连接的所有电缆针脚插头。

  • 08

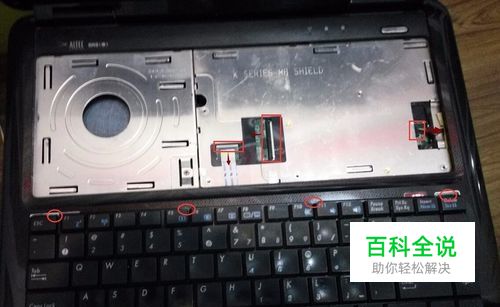

    拆除键盘:键盘上部有四个弹片式卡扣固定在机身上,依次弹出四个弹片(红色标示出,向上提取硬盘,移除键盘和硬盘的连接插头。 线缆连接抽头出是有固定压紧的,可以先往外退出压紧的压条,在移走线缆。 拆除和主板连接的线缆,为拆主板做好准备。

  • 09

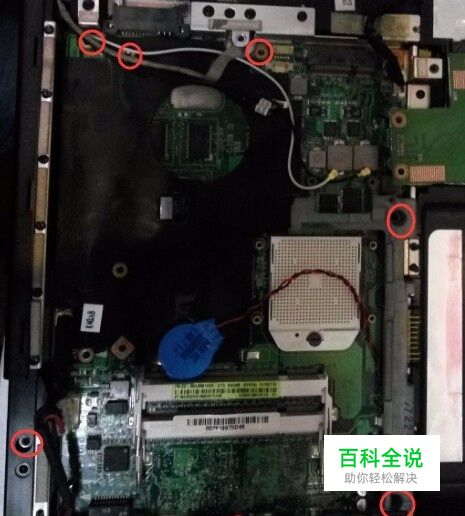

    拆主板:取出所有连接螺栓(红圈标示)。(拆的时候自己在看看,此处螺栓位置不一定全对)。 向后端(远离外部接口的半圆开口方向)轻轻拿起主板。

  • 10

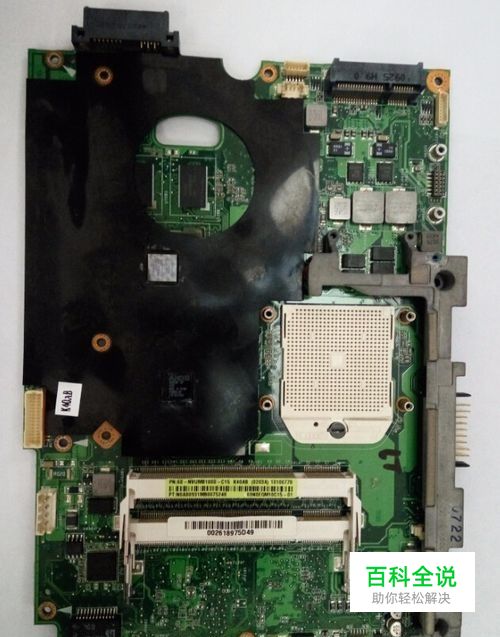

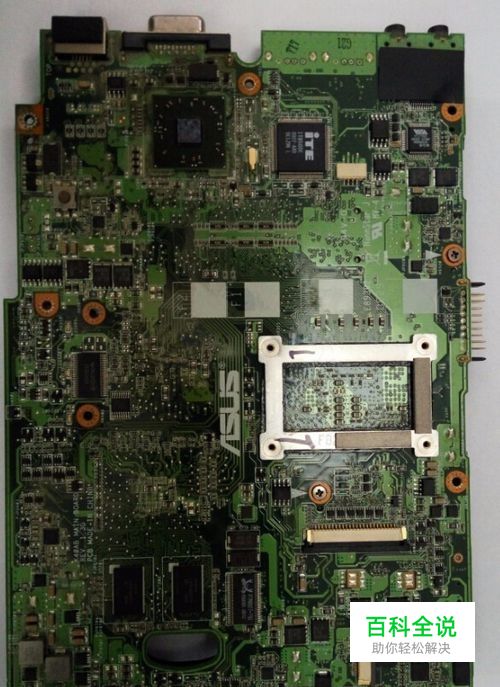

    拆解后的主板。

  • 11

    更换新的主板,按以上步骤反向安装即可。 新主板安装后安装系统即可正常使用。
