Solidworks怎样将零件装配可以相互运动的关系
使用Solidworks装配零件的时候经常需要用到运动的装配关系来达到更直观的观察效果，那么要怎样装配运动关系呢？我们以一个气缸为例。
操作方法
- 01

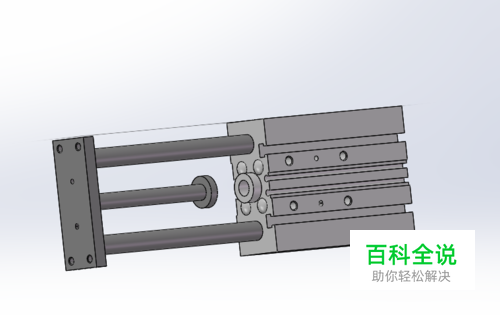

我们先把气缸用软件打开。
- 02

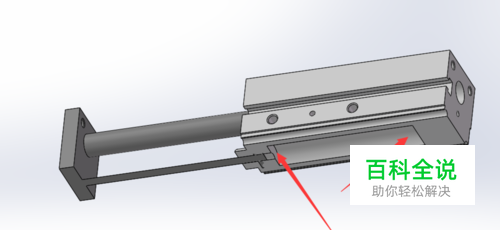

气缸的运动是气缸的活塞杆在气缸内部运动，因为我们看不到气缸的内部，所以我们要先把 气缸剖面。
- 03

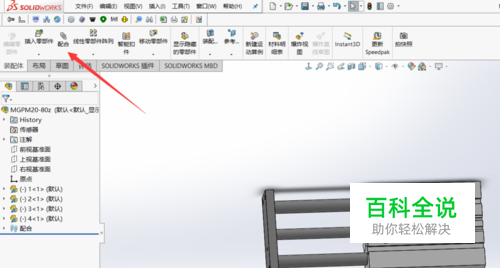

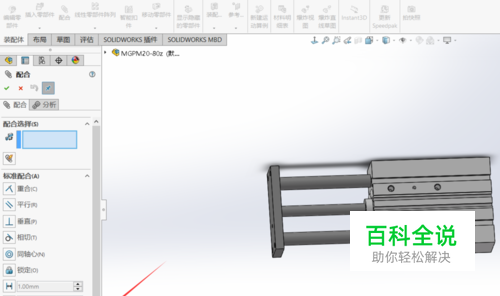

之后我们选择装配里面的配合。
- 04

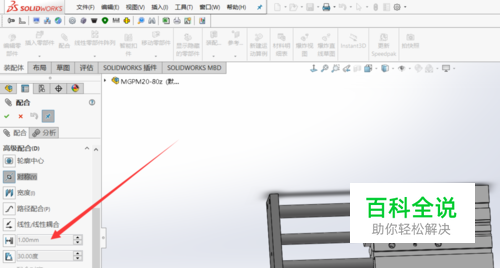

这里我们需要选择的是高级配合。
- 05

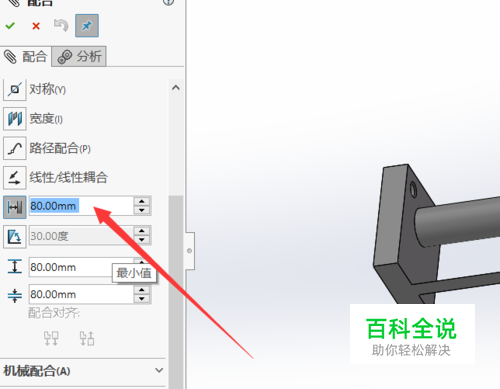

在配合里面有一个尺寸的数值。
- 06
点击尺寸之后填写气缸的行程。
- 07

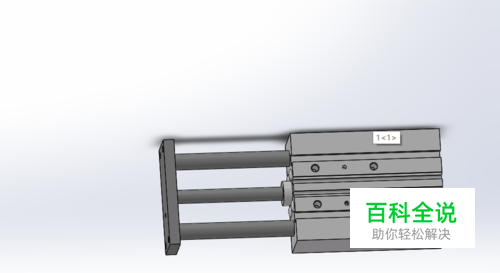

然后选择气缸行程要配合的两个面。
- 08

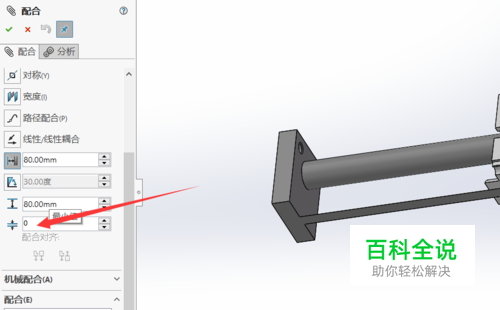

最后我们还需要选择一个最小尺寸，最小尺寸就是活塞杆运动的最小距离，这个是0，之后确定，汽缸的活塞杆就可以在最小距离和最大距离之间运动了。
