AutoCAD2014如何提取属性数据
AutoCAD2014如何提取属性数据？用户可查看在一个或多个图形中查询属性图块的属性信息，并将其保存到当前文件或外部文件中。
操作方法
- 01

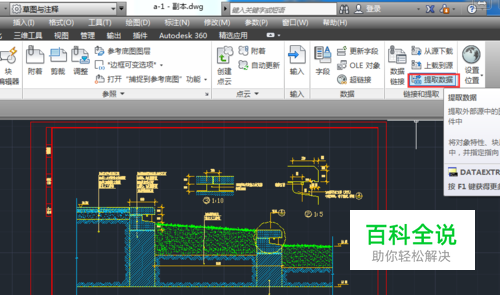

打开所需图形文件，在菜单栏依次选择【插入】》【链接和提取】》【提取数据】选项，打开【数据提取】对话框。
- 02

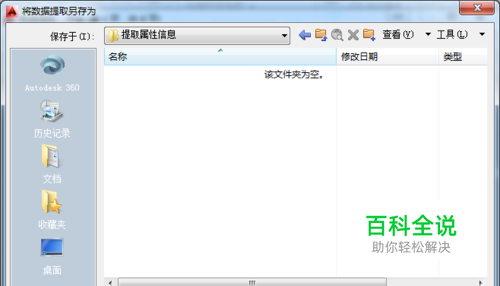

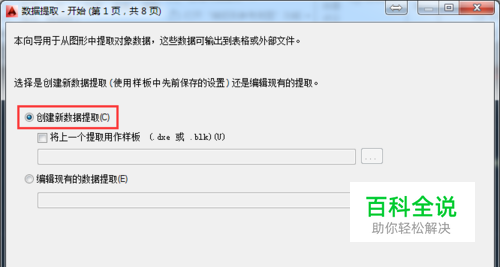

勾选【创建新数据提取】复选框，单击【下一步】按钮，打开【将数据提取另存为】对话框。
- 03

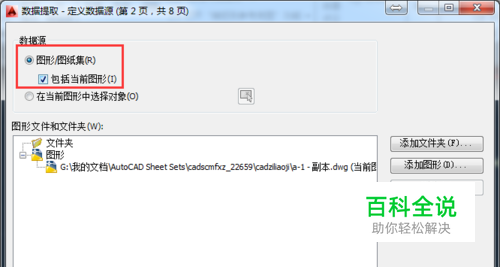

设置保存路径及保存名称，单击【保存】按钮。在【定义数据源】对话框中，勾选【图形/图纸集】单选按钮和【包括当前图形】复选框，单击【下一步】按钮。
- 04

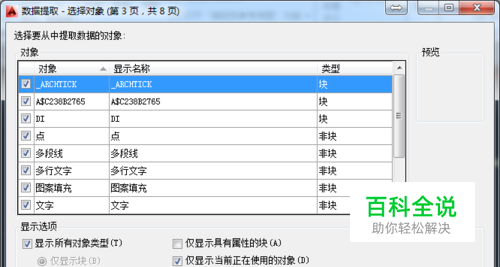

稍等一会，在【选择对象】对话框中勾选全部对象，单击【下一步】
- 05

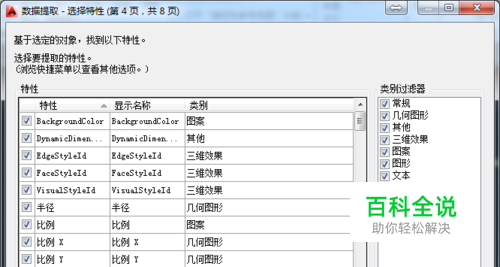

打开【选择特性】对话框，根据需要勾选要显示的特性复选框，单击【下一步】
- 06

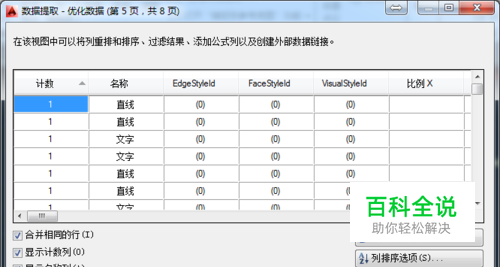

打开【优化数据】对话框，单击【下一步】，开始进行数据提取。
- 07

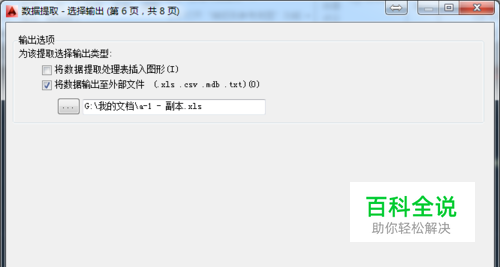

在【选择输出】对话框中，勾选【将数据输出至外部文件】复选框。
- 08

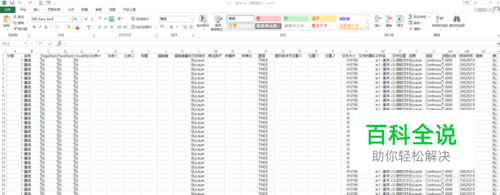

单击【浏览】按钮，在【另存为】对话框中设置文件名及路径，然后单击【下一步】，再单击【完成】按钮后将启动Excel软件打开所提取的块属性文件。
