三星Galaxy S8扬声器无声音主板维修案例【百科全说】

通常情况下，扬声器的损坏或扬声器电路的故障都会导致这一问题。首先，我们需要确认说话人是否处于正常状态。如果是，则继续运行二极管模式测量扬声器接触。并将故障与音频放大芯片的一次接触异常的测量值联系起来，最后通过更换一种新的音频放大芯片来完成修复工作

操作方法

01

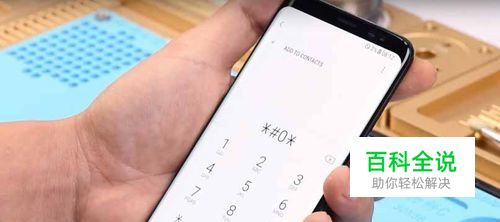

当我们得到一个没有音箱声音三星银河S8，我们需要首先检查它。打开电话，打开拨号程序，在“*#0*#”中输入“*#0*#”来访问诊断菜单，然后点击“扬声器”按钮，我们发现手机没有音频输出。现在我们确信三星Galaxy S8没有声音，所以我们需要做下一步。
02

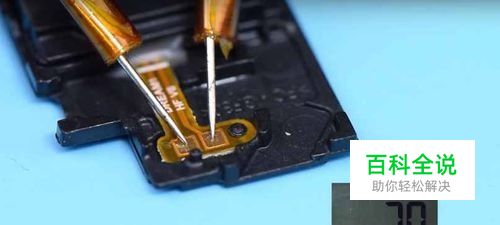

步骤1：检查扬声器是否处于正常状态，拆卸电话，取出扬声器，测量扬声器的电阻，我们发现被测值正常，因此故障可能与扬声器的相关电路有关；
03

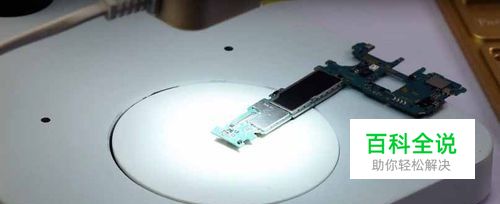

步骤2：取出逻辑板，将逻辑板置于显微镜下，检查周围的扬声器触点和部件是否损坏或松动。结果显示一切顺利；
04

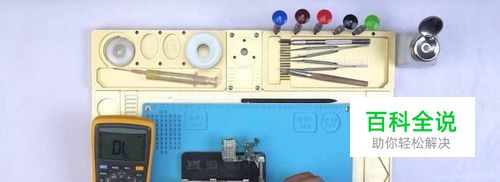

步骤3：把万用表切换到二极管模式，测量扬声器的两个接触，一个触点的测量值为502，这是不正常的。另一个联系人802，这是正常的。因为这两个触点是通过电感连接到音频放大器集成电路上的。
05

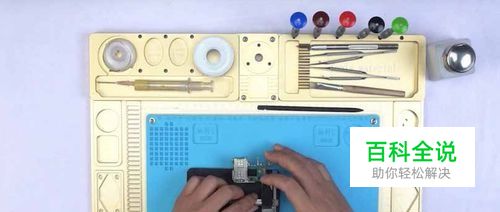

步骤4：下一步是检查音频放大芯片。将逻辑板连接到PCB板上，在音频放大芯片上涂上BGA浆料流量，用热空气枪加热330℃，空气齿轮2；将音频放大器IC与逻辑板分离，然后用松香包裹的焊锡清洗键合垫。完成后，用PCB清洗机清洗，在垫子上运行二极管模式测量针E5和Pin E6，检查是否内部电路短路了. 结果：无短路状态。现在我们可以确认故障与音频放大集成电路有关，需要用新的集成电路来代替。
06

步骤5：用新的IC代替在粘合垫上涂一些bga糊剂。将新集成电路对准正确的位置 330℃热空气枪焊料完成后，用PCB清洗机清洗
07

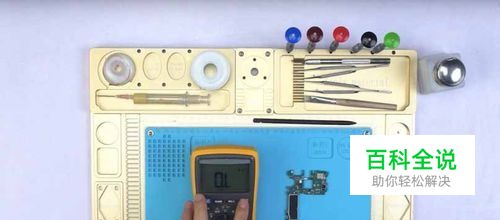

步骤6：运行二极管模式测量两个扬声器接触，测量值正常，组装手机。
08

测试：打开电话，打开拨号器阿普，输入“*#0*#”以访问诊断菜单，点击“扬声器”按钮，我们可以找到，发现电话的音频输出恢复正常。.
