SolidWorks工程图中如何直接生成标准三视图？
我们在用SolidWorks创建工程图的时候，一般软件默认的导入视图的模式都是模型视图，那么我们怎么可以直接导入标准的三视图（主视图、俯视图、左视图）呢？有兴趣的可以继续往下看，笔者逐步逐步讲解。
操作方法
- 01

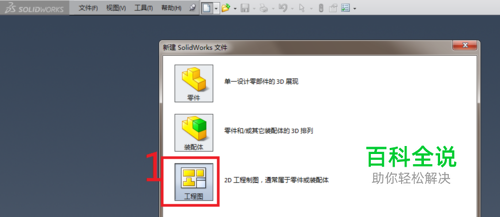

如下图所示，打开SolidWorks软件，点击“新建”图标，软件弹出”新建SolidWorks文件”，然后注意1号红色框选，点击“工程图”图标，再然后点击2号红色框选中的“高级”图标。
- 02
如下图所示，这是上一步中点击了“高级”图标之后出现的模板选择样式。见1号红色框选，我们选择这个模板，然后在2号红色框选中看模板的预览效果，是否是我们想要的模板，很明显，这个模板就是笔者想要的模板，所以点击2号红色框选中的“确定”按钮。
- 03

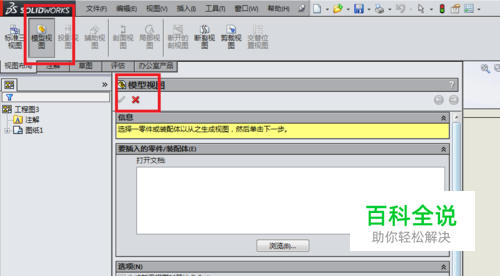

如下图所示，软件很块就转到了工程图界面，并自动弹出了“模型视图”对话框，很明显，这不是笔者想要的对话框，也不符合本篇经验的主题“标准三视图”，所以见红色框选中的“x”，点击它，关掉这个“模型视图”对话框。
- 04
如下图所示1号红色框选所示，点击工具栏中的“标准三视图”，然后在弹出的“标准三视图”对话框中见2号红色框选，点击它选中的“浏览”按钮
- 05

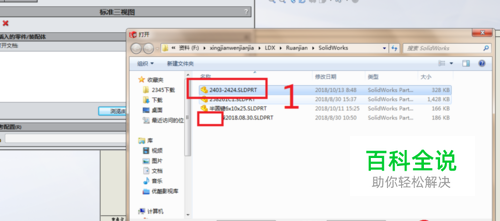

如下图所示，我们通过浏览文件夹，找打我们需要生成工程图的SolidWorks文件“2403-2424.SLDPRT”，见1号红色框选，然后点击2号红色框选中的“打开”按钮。
- 06

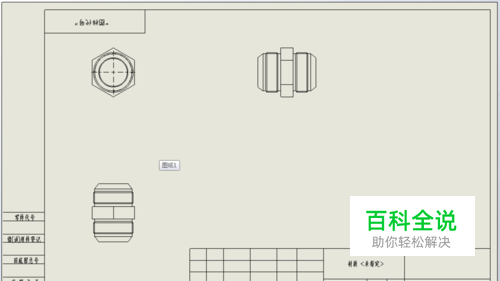

如下图所示，工程图中自动出现了2403-2424的三视图，第一排左边的是主视图，右边的是左视图，第二排那个单独的是俯视图。
