cass9.1小技巧之光栅图像
在制作土地复垦方案的图件中，需要插入图片格式的土地利用现状图，与实际测得数据进行叠合，然后进数据处理，因此，小编今天讲解下如何使用cass中的插入光栅影像功能。
操作方法
- 01
在cass中插入光栅影像文件，具体操作参考下方经验。
- 02

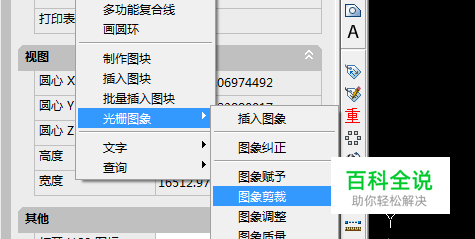

下面需要对插入的光栅影像进行裁剪，使其符合我们的图框中。首先我们对光栅文件进行影像裁剪。 操作：鼠标点击菜单“工具”，选择“光栅影像”，在下一级菜单中选择“图像裁剪”。
- 03

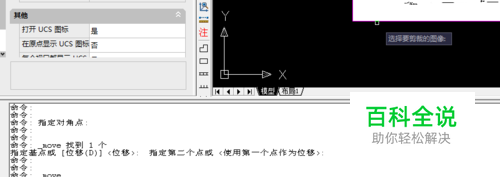

命令行提示“选择要裁剪的影像”。
- 04

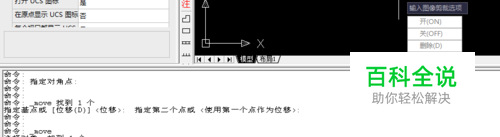

点击光栅影像的边框，命令行提示“输入图像剪裁选项[开（ON）/关（OFF）/删除（D）/新建边界（N）]<新建边界>”，我们选择新建边界，然后命令行会提示
- 05
命令行提示“输入剪裁类型 [多边形(P)/矩形(R)] <矩形>:”因为全图框裁剪，所以我们选择矩形，如果你的边界是多边形的，则选择多边形。
- 06

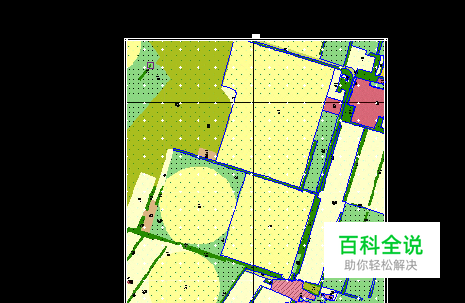

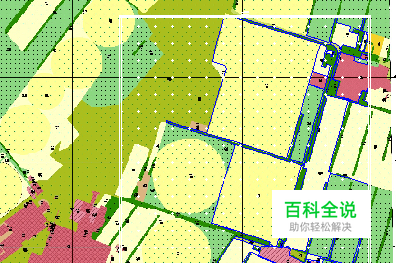

回车后 ，在图框的左上角交点处点击，拉至图框右下角的交点处点击，完成对图像的裁剪。
- 07

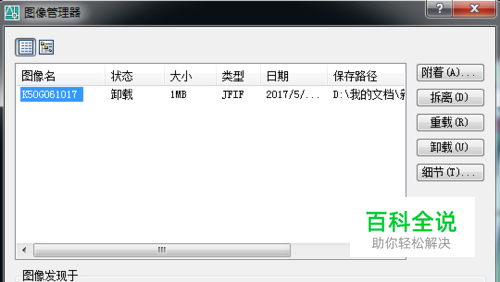

在使用中，我们需要暂时关闭下光栅影像，因此可以使用cass中光栅影像的卸载和重载功能。 操作：点击菜单“工具”，选择“光栅影像”下的“插入影像”，在弹出的图像管理器中，点击卸载的影像名，然后选择“卸载”，则影像处于关闭状态，在图中是不会显示的，如果需要显示的话，选择重载，即可将图像重新加载。如果不需要影像文件，直接选择拆离，即可将影像完全删除掉。
- 08

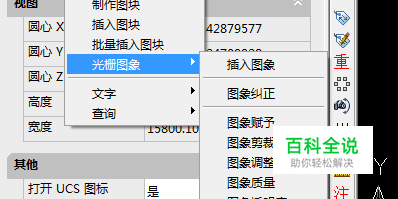

在操作中为了防止图像发生移动，除了使用图层中的锁定功能，还可以利用光栅影像中的“图像框架”功能。 操作：点击菜单“工具”，选择“光栅影像”下的“图像框架”。
- 09
命令行提示“输入图像边框设置 [0/1/2] <1>:”，选择“0”则表示关闭图像边框，这样我们就无法选择图像。选择“1”表示显示图像边框。
