中文AutoCAD2007机械制图操作教程
CAD在机械制图方面也是非常优秀的,使用该软件我们可以非常轻松的就可以绘制出我们需要的机械图形,下面我们就一起来看看使用Autodesk2007是如何进行机械制图的吧。
操作方法
- 01

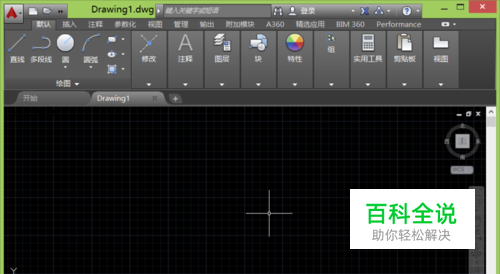

打开Autodesk2007这款软件,进入Autodesk2007的操作界面,如图所示:
- 02

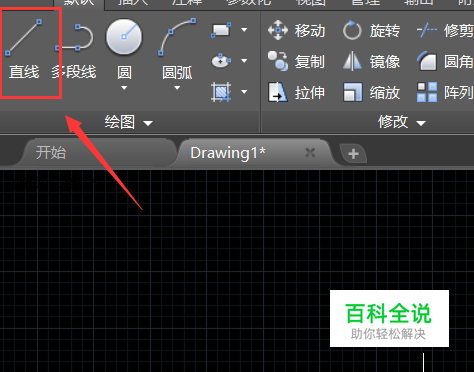

在该界面内找到直线命令,如图所示:
- 03

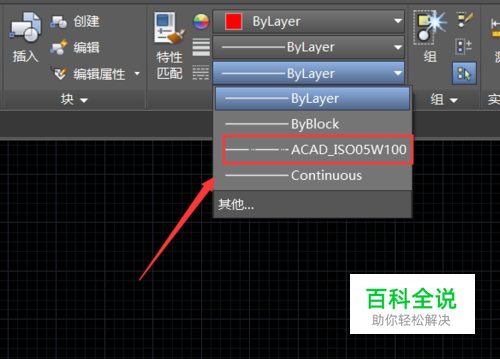

选择直线命令,在线型里设置线型为点划线,如图所示:
- 04
使用该线型在绘图区里绘制出我们的辅助线,如图示所示:
- 05

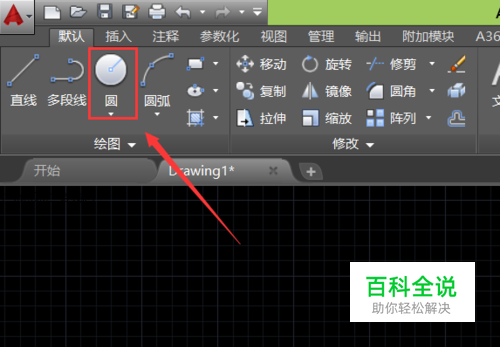

绘制好辅助线以后,再在工具箱内找到圆形命令,如图示:
- 06
使用圆形命令在刚刚的辅助线上画出圆形,如图所示:
- 07

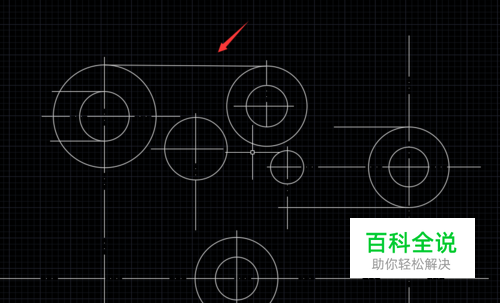

在使用直线命令,绘制出需要的直线,如图所示:
- 08

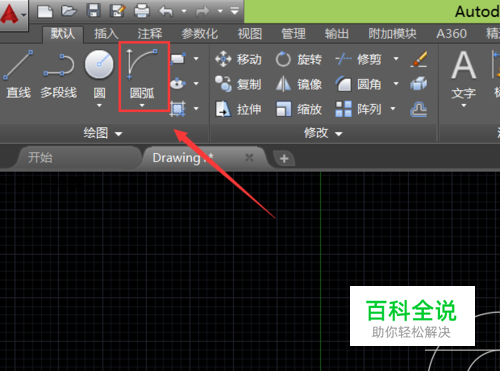

再在工具箱内找到圆弧命令,如图所示:
- 09

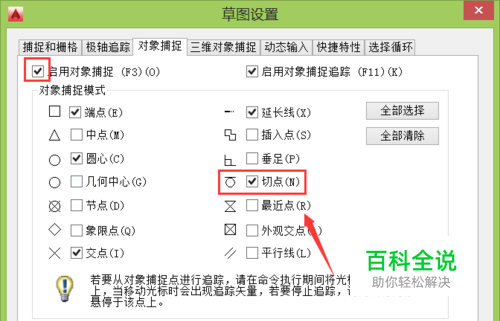

选择圆弧命令,在捕捉里打开捕捉选项,并勾选切点选项,如图所示:
- 10
使用圆弧命令,再在刚刚的图图形里绘制出圆弧,如图所示:
- 11

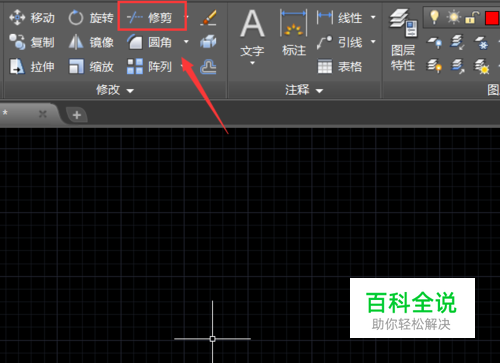

再在工具箱内找到修剪命令,如图所示:
- 12

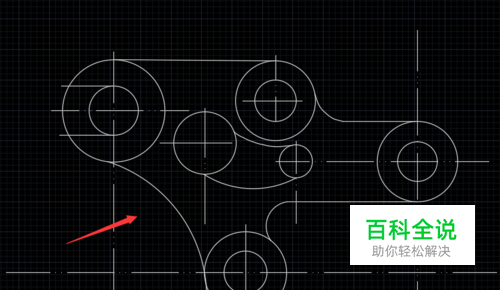

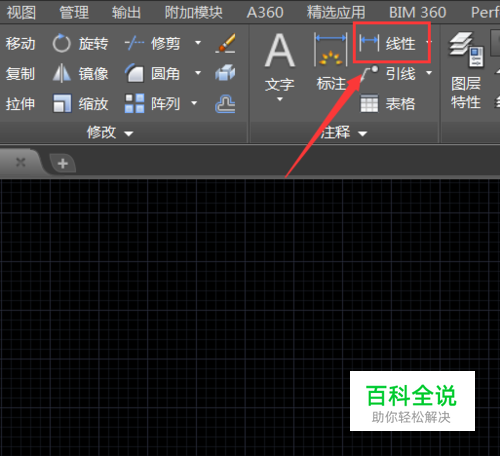

使用修剪命令将多余的线剪掉,再在工具箱内找到线性标注选项,如图所示:
- 13

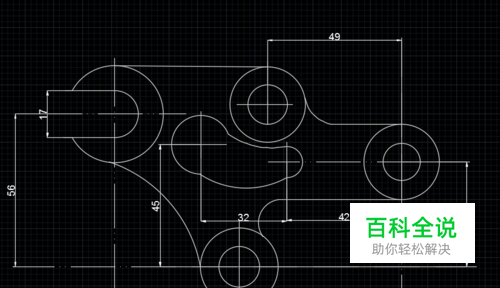

使用线型标注选项对图形之间的距离进行标注,如图所示:
- 14

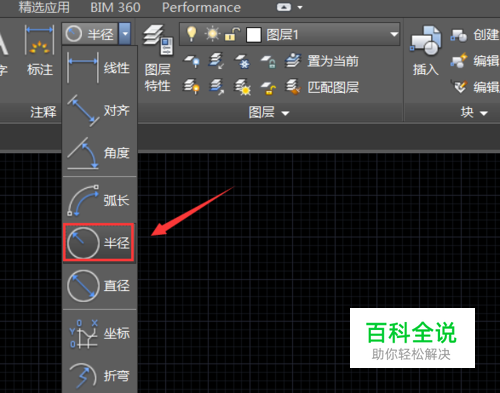

再点击线性标注选项,在其下拉菜单里找到半径选项,如图所示:
- 15

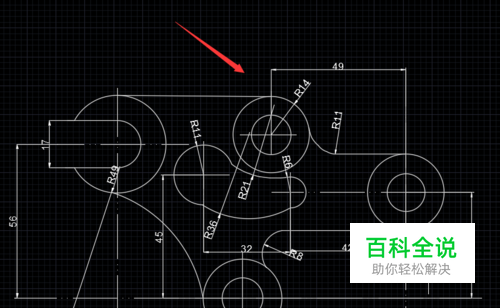

选择半径选项,对绘制的圆弧进行标注,如图所示:
- 16

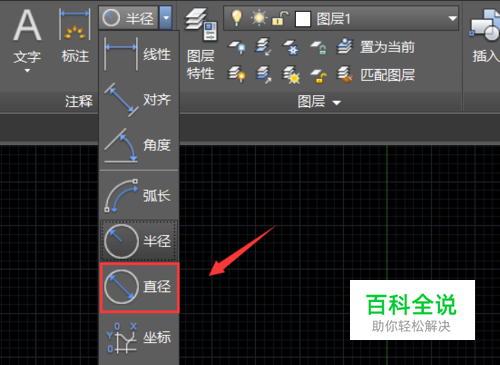

再点击线性标注选项,在其子级菜单里找到直径选项,如图所示:
- 17

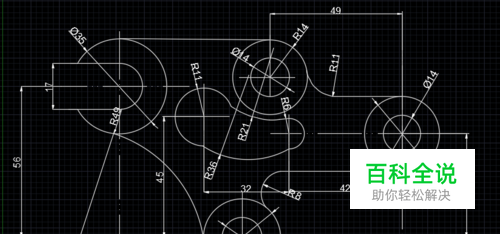

使用直径选项对圆形进行标注,标注好以后我们的机械图形就绘制好了,如图所示:
