CAD2007软件 块的简单操作方法

CAD2007软件 块的操作方法。这里对块的生成、插入、打散方法介绍给大家。

操作方法

  • 01

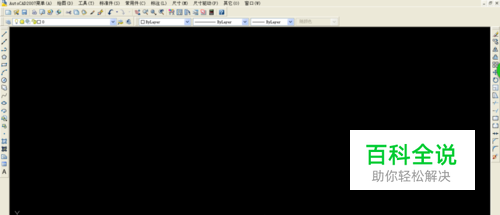

    打开CAD2007软件。软件上面栏中是功能键,左边栏中是绘图功能键、右边栏中是修改键。

  • 02

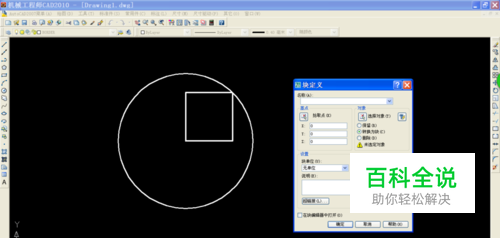

    我们在这里先画了两个图形在一起。一个圆一个方形图。要把它们定义为一个块。选择左边栏中的块定义。然后按要求选择块的基点、选择要定义成块的两个图形。填写个块的名称如55。点击确定。块就定义成功了。

  • 03

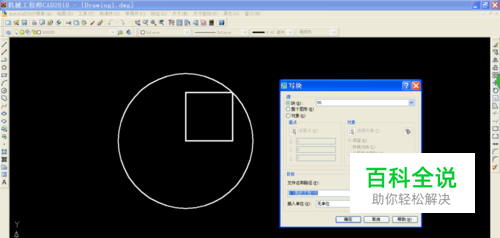

    块定义成功后,只有在本次操作中生效。一但软件关闭,这个生成的块就消失了。要保存长久使用还要对块进行写块命令操作,把块保存到电脑中。 写块在下边的命令栏中写入W字母,这是写块的命令缩写。输入命令后回车,出现写块菜单。我们选择刚才定义的块。55名字的块然后选择文件保存的路径位置。点击确定就把块写成文件保存在电脑中了。

  • 04

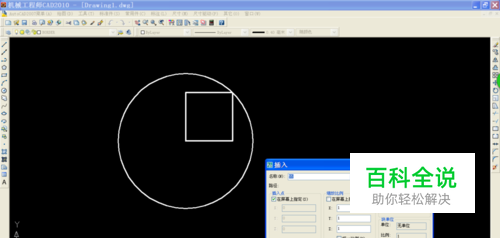

    我们定义块的目的是为了再次使用时不用在画这个图形,只要插入块就可以了。选择左边的命令栏块插入命令图标,出现菜单插入。我们选择块的名字,选择块插入的位置、比例。插入点可以选择坐标,也可以选择在屏幕上指定。比例一般为1:1。在屏幕上选择一点做为基点插入块图形就显示出来完成了。

  • 05

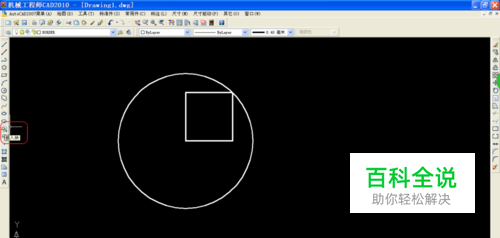

    有时还需要对块中的图形单独编辑或修改。就需要把块打散。这时选择右边 的修改栏中的块打散命令。然后选择需要打散的块。

  • 06

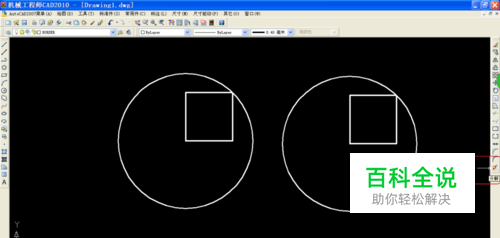

    这是执行打散命令后,图形已经不在是块了已经分解开了。在选择时就可以单独选择了。如图中的圆。到此CAD2007软件块的简单操作就完成 了。
