CAD多重引线如何使用

多重引线功能是引线QLEADER(LE)功能的延伸,它可以方便地为序号标注添加多个引线,可以合并或对齐多个引线标注,在装配图、组装图上有十分重要的作用。接下来,介绍下CAD多重引线使用方法。

操作方法

  • 01

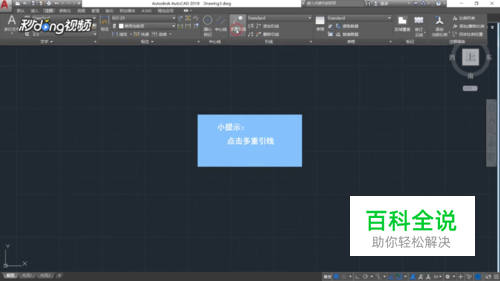

    首先打开软件,点击左上方的“注释”,点击上方的“多重引线”。

  • 02

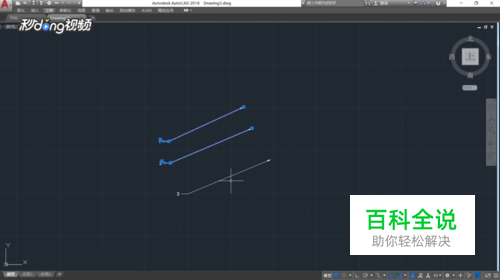

    在坐标轴上画出多重引线,将引线全部选中并左击引线。

  • 03

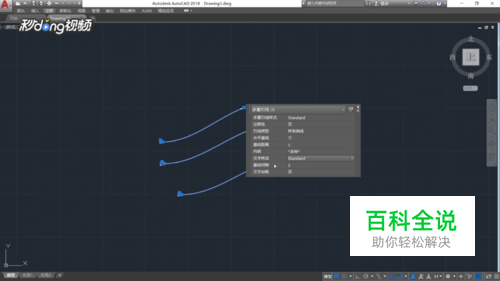

    系统会自动弹出对话框,进行多重引线设置,注释性设置,引线类型设置,水平基线设置,基线距离设置。

  • 04

    还可进行内容设置,文字样式设置,基线间隙设置,文字加框设置。
