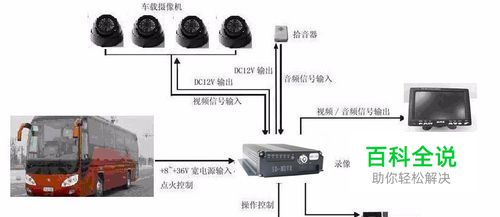

汽车无线视频监控安装示意图
产品可进行音视频同步录像、全球定位、无线音视频实时传输，同时主机上预留多种接口，可以与车载显示屏、IC卡车载机、信号优先控制系统、客流统计系统等车载设备连接，充分考虑用户的扩展需求。产品外观小巧简洁，低功耗，无噪音，安装灵活方便，系统运行稳定，可广泛应用于公交、长途客运、旅游大巴、物流货运、警用执法车辆、火车、地铁、轮船、飞机等移动交通工具。
车载视频监控是专为车载安防领域设计的新款视频监控设备。
它采用了嵌入式处理器和嵌入式操作系统，结合了IT领域中最新的H.264音视频压缩/解压缩技术、GPS全球定位技术、4G无线通讯技术、USB通信技术、高级车载电源管理技术、GIS地理信息技术，适用于各类车型进行24小时监控
操作方法
- 01

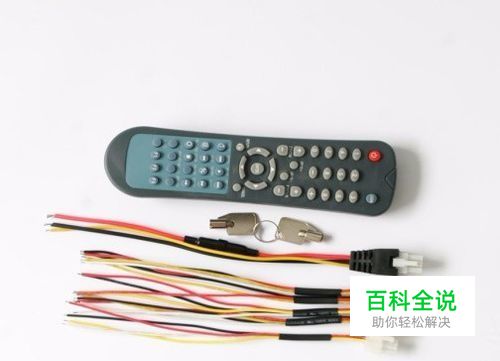

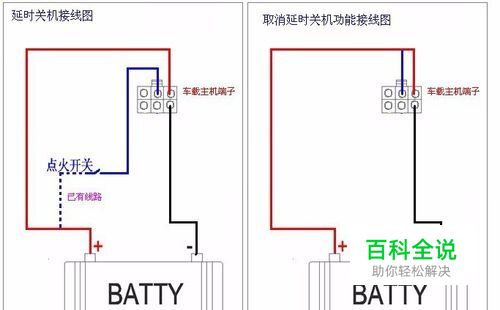

产品运用：可广泛应用于公交车，校车，货运车，出租车，警车，运钞车，执法车等各种车辆。 二、接线方式： a、电源接线示意图： 红色：电源正极； 黄色：ACC ,控制开机和延时关机； 黑色：电源负极； 注意： 主机自动开机的判断条件是检测黄色ACC信号线是否有电压信号，如果无信号则不会开机，所以黄色ACC信号线必须连接正确。 主机电源线连接正确后，在主机前面板上最左侧的电源灯会亮；如果灯不亮，则需要检查电源是否连接正确。如果不通电，建议用万用表量一下是否有电压输入。
- 02

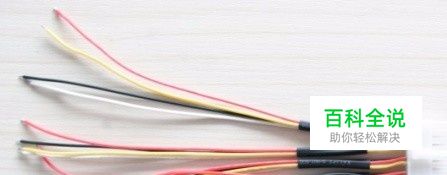

注： ① 摄像机视频输入、屏幕视频输出接法都统一一样； ② 线路延长，请按如下方式： 红色：12V电源正；给摄像头和拾音器供电，连接摄像头的电源线； 黄色：视频信号（连接摄像头的信号线）； 黑色：连接摄像头的地线； 白色：音频信号(连接拾音器的信号线)； ③ 公共地线解释，视频地线、音频地线、电源地线共一条； 才茂通信、(无线视频、路由组网、北斗定位、工业数传DTU4合1强大功能)，厦门才茂无线视频通信领跑者，欢迎您加Q:3299 6248 27，具有集中4G无线视频监控、无线实时视频、录像存储、录像管理、具备路由功能自由组网、历史轨迹查询、音视频输入输出、语音对讲、广播功能、工业数传DTU实时传输各种温湿度数据、报警功能、视频加密、北斗定位、可根据项目需求定制某些特定功能，譬如对前置监控摄像头定时断电） 黑色：连接摄像头的地线；
- 03
主机视频输出线是4芯线，可以将视频信号输出到7寸车载显示屏上。 红色：接显示屏的电源线； 黑色：接显示屏的地线； 黄色：接显示屏的信号线； 白色：接声音输出设备。 a、SD卡机调试： ① 检查前面线路，防止短路； ② 检查SD卡，并锁住； ③ ACC点火开关通电，如遇异响或者冒烟，请迅速断电检查； ④ 用车载主机格式化SD卡；切记：新装机器，请一定用车载主机格式化SD卡！！！
